Technische Daten
B
C
A

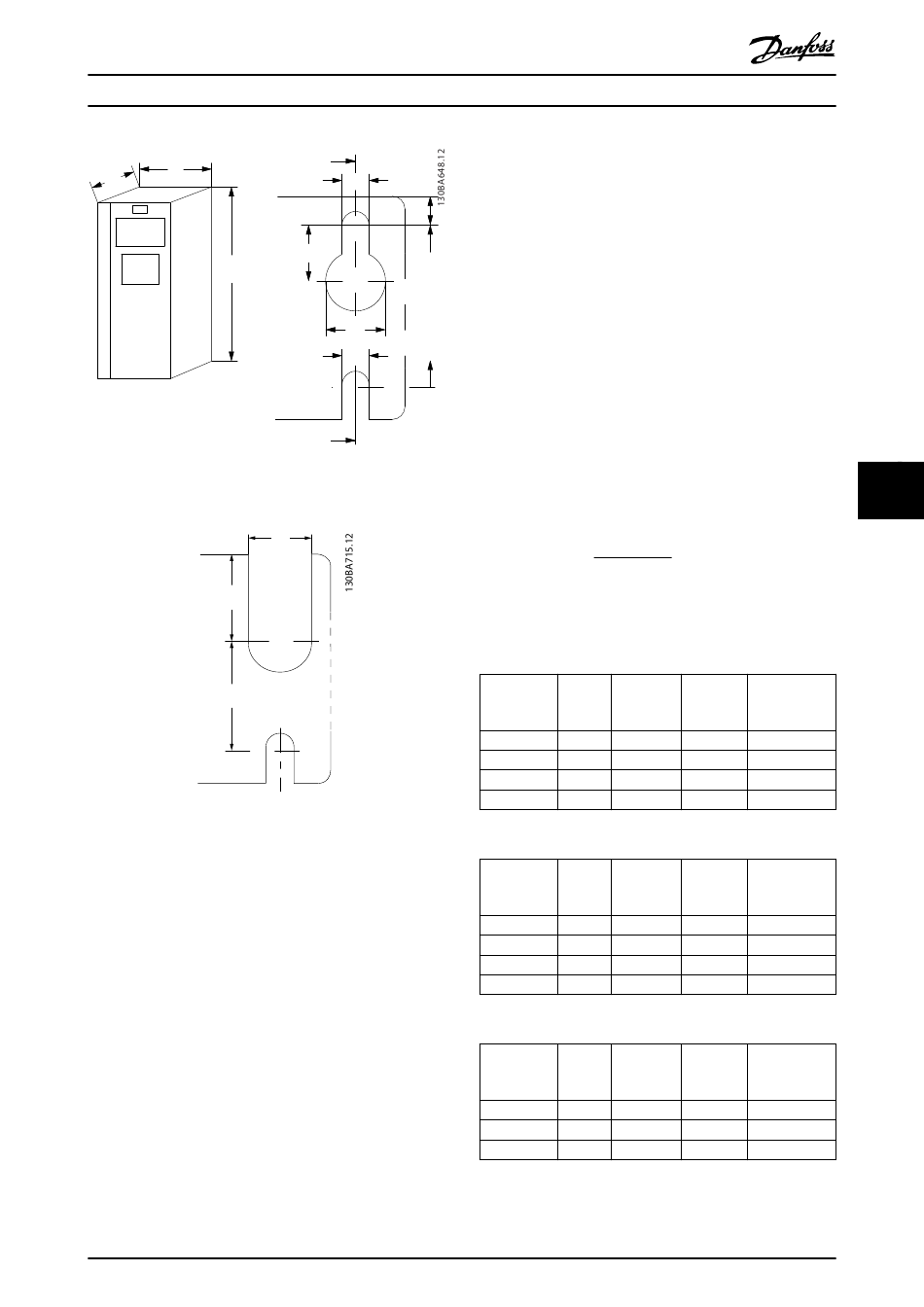

Abbildung 7.2 Bohrungen oben und unten (siehe
Kapitel 7.9 Nennleistungen, Gewicht und Abmessungen)
f
a
Abbildung 7.3 Bohrungen oben und unten (B4, C3 und C4)
7.10 dU/dt-Prüfung
Zur Vermeidung von Beschädigungen von Motoren ohne
Phasentrennpapier oder einer anderen Isolationsver-
stärkung für den Betrieb des Frequenzumrichters
installieren Sie einen du/dt-Filter oder LC-Filter am
Ausgang des Frequenzumrichters.
Wenn ein Transistor in der Wechselrichterbrücke schaltet,
steigt die Spannung im Motor im Verhältnis dU/dt,
abhängig von:
•
Motorinduktivität
•
Motorkabel (Typ, Querschnitt, Länge, mit/ohne
Abschirmung)
Die Selbstinduktivität verursacht ein Übersteuern der
Spannungsspitze in der Motorspannung, bevor sie sich
stabilisiert. Der Pegel wird durch die Spannung im
Zwischenkreis bestimmt.
MG16G203
Projektierungshandbuch
b
e
f
a
c
d
e
a
b
e
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Das Schalten der IGBT-Transistoren verursacht eine Spitzen-
spannung an den Motorklemmen. Die Lebensdauer des
Motors wird sowohl durch die Anstiegzeit als auch die
Spitzenspannung beeinflusst. Eine zu hohe Spitzen-
spannung schädigt vor allem Motoren ohne
Phasentrennungspapier in den Wicklungen.
Bei kurzen Motorkabeln (wenige Meter) sind Anstiegzeit
und Spitzenspannung niedriger. Die Anstiegzeit und
Spitzenspannung steigt mit der Kabellänge.
Der Frequenzumrichter erfüllt hinsichtlich der Motorkon-
struktion IEC 60034-25 und IEC 60034-17.
Verwenden Sie folgende Faustregeln, um annähernde
Kabellängen- und Spannungswerte zu erreichen, die hier
nicht erwähnt werden:
•
Die Anstiegzeit steigt/fällt proportional zur
Kabellänge.
•
U = Zwischenkreisspannung x 1,9
PEAK
(Zwischenkreisspannung = Netzspannung x 1,35).
•
0 . 8 × U
PEAK
du/dt =
Anstiegzeit
Die Angaben werden gemäß IEC 60034-17 gemessen.
Die Kabellängen werden in Metern angegeben.
200–240 V (T2)
Netz-
Kabel- spannu Anstiegzeit
länge [m] ng [V] [μs]
36 240 0,226
50 240 0,262
100 240 0,650
150 240 0,745
Tabelle 7.18 Frequenzumrichter, P5K5, T2
Netz-
Anstiegzeit
Kabel- spannu
länge [m] ng [V] [μs]
5 230 0,13
50 230 0,23
100 230 0,54
150 230 0,66
Tabelle 7.19 Frequenzumrichter, P7K5, T2
Netz-
Kabel- spannu Anstiegzeit
länge [m] ng [V] [μs]
36 240 0,264
136 240 0,536
150 240 0,568
Tabelle 7.20 Frequenzumrichter, P11K, T2
U dU/dt
PEAK
[kV] [kV/μs]
0,616 2,142
0,626 1,908
0,614 0,757
0,612 0,655
dU/dt
U
PEAK
[kV] [kV/μs]
0,510 3,090
0,590 2,034
0,580 0,865
0,560 0,674
U dU/dt
PEAK
[kV] [kV/μs]
0,624 1,894
0,596 0,896
0,568 0,806
