2.2 Beschreibung des Betriebs

Der Frequenzumrichter kontrolliert zur Regelung der
Motordrehzahl den Netzstrom zum Motor. Der Frequen-
zumrichter liefert variable Frequenz und Spannung an den
Motor.
Der Frequenzumrichter ist in 4 Hauptmodule unterteilt:
•
Gleichrichter
•
Gleichspannungszwischenkreis
•
Wechselrichter
•
Steuerung und Regelung
Abbildung 2.6 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters.
Numm Bezeichnung
er
•
3-phasige Netzversorgung zum
1 Netzanschluss
Frequenzumrichter.
•
Die Gleichrichterbrücke wandelt
den eingehenden Wechselstrom in
2 Gleichrichter
einen Gleichstrom zur Versorgung
des Wechselrichters um.
•
Gleichspan- Der Gleichspannungszwischenkreis
3 nungszwischenk führt den Gleichstrom.
reis
•
Die Zwischenkreisdrosseln filtern
die Zwischenkreisgleichspannung.
•
Sie bieten Schutz vor Netztran-
sienten.
DC-Zwischen-
4
•
Sie reduzieren den Effektivstrom.
kreisdrosseln
•
Sie heben den Leistungsfaktor an.
•
Sie reduzieren Oberschwingungen
am Netzeingang.
•
Die Kondensatoren speichern die
Gleichspan-
Gleichspannung.
5 nungskondensat
•
Sie überbrücken kurzzeitige
oren
Verlustleistungen.
MG16G203
Projektierungshandbuch
Funktionen
2.2.1 Regelungsstrukturprinzip
Der Frequenzumrichter versorgt den Motor mit variabler
Spannung und Frequenz sowie variablem Strom, was eine
stufenlose Drehzahlregelung von herkömmlichen
Dreiphasen-Asynchronmotoren und Permanentmagnet-
Motoren ermöglicht.
Der Frequenzumrichter verwaltet verschiedene Arten von
Motorsteuerprinzipen, wie U/f-Sondermotor-Modus und
VVC
übernehmen Stromwandler in allen 3 Motorphasen.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Numm Bezeichnung
er
•
Der Wechselrichter erzeugt aus der
Gleichspannung eine pulsbreiten-
modulierte AC-Wellenform für eine
6 Wechselrichter
variable Motorregelung an den
Motorklemmen.
•
Geglättete 3-phasige
7 Motorklemmen
Motorspannung zum Motor.
•
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den Motorausgang
und den Motorstrom und sorgt
somit für einen effizienten Betrieb
und eine effiziente Regelung.
8 Steuerteil
•
Es überwacht die Benutzerschnitt-
stelle sowie die externen
Steuersignale und führt die
resultierenden Befehle aus.
•
Es stellt die Zustandsmeldungen
und Kontrollfunktionen bereit.

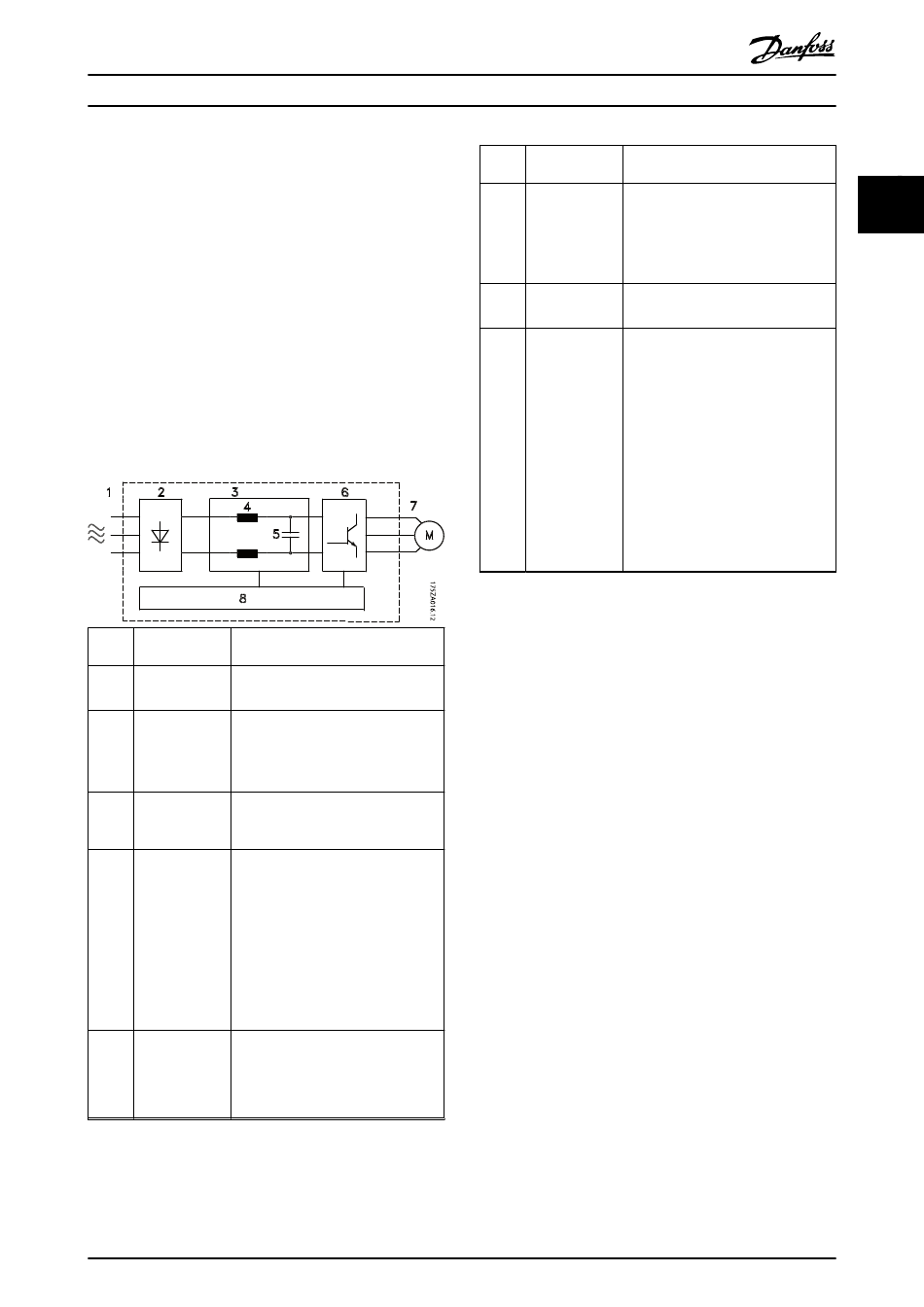

Abbildung 2.6 Blockschaltbild des Frequenzumrichters
•
Der Frequenzumrichter richtet die Netzwechsel-
spannung in Gleichspannung um.
•
Der Wechselrichter wandelt dann die Gleich-
spannung in eine Wechselspannung mit variabler
Amplitude und Frequenz um.
+
. Den Kurzschlussschutz beim Frequenzumrichter
