Systemintegration
In Europa beträgt die maximale THDv 8 %, wenn die
Anlage über das öffentliche Netz versorgt wird. Wenn die
Anlage über einen eigenen Transformator verfügt, ist die
Grenze für die THDv 10 %. Der VLT
103 kann einer THvD von 10 % standhalten.
3.2.7.6 Reduzierung, Vermeidung oder
Kompensation von
Oberschwingungen
In Fällen, in denen zusätzliche Oberschwingungsunter-
drückung gefordert ist, bietet Danfoss eine Vielzahl von
Geräten zur Reduzierung, Vermeidung oder Kompensation
von Netzrückwirkungen an. Dazu gehören:
•
12-Puls Frequenzumrichter
•
AHF-Filter
•
Low Harmonic Drives
•
Aktive Filter
Die Wahl der richtigen Lösung hängt von verschiedenen
Faktoren ab:
•
Das Stromnetz (Hintergrundverzerrung, Netzasym-
metrie, Resonanz und Art der Versorgung
(Transformator/Generator))
•
Anwendung (Lastprofil, Anzahl Lasten und
Lastgröße)
•
Örtliche/nationale Anforderungen/Vorschriften
(IEEE 519, IEC, G5/4 usw.)
•
Gesamtkosten für den Eigentümer (Anschaffungs-
kosten, Wirkungsgrad, Wartung usw.)
Ziehen Sie immer eine Reduzierung der Oberschwin-
gungen in Betracht, wenn die Transformatorlast einen nicht
linearen Anteil von 40 % oder mehr hat.
Danfoss bietet Werkzeuge zur Berechnung der Oberschwin-
gungen an, siehe Kapitel 2.8.2 PC-Software.

3.2.8 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnik nutzt hohe Taktfrequenzen
bei gleichzeitig hoher Leistung. Dies erzeugt einen
Ableitstrom in der Erdverbindung.
Der Erdableitstrom setzt sich aus verschiedenen Faktoren
zusammen und hängt von verschiedenen Systemkonfigura-
tionen ab, u. a. folgenden:
•
Filterung von Funkfrequenzstörungen
•
Motorkabellänge
•
Motorkabelabschirmung
•
Leistung des Frequenzumrichters
MG16G203
Projektierungshandbuch
®
Refrigeration Drive FC
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Leakage current

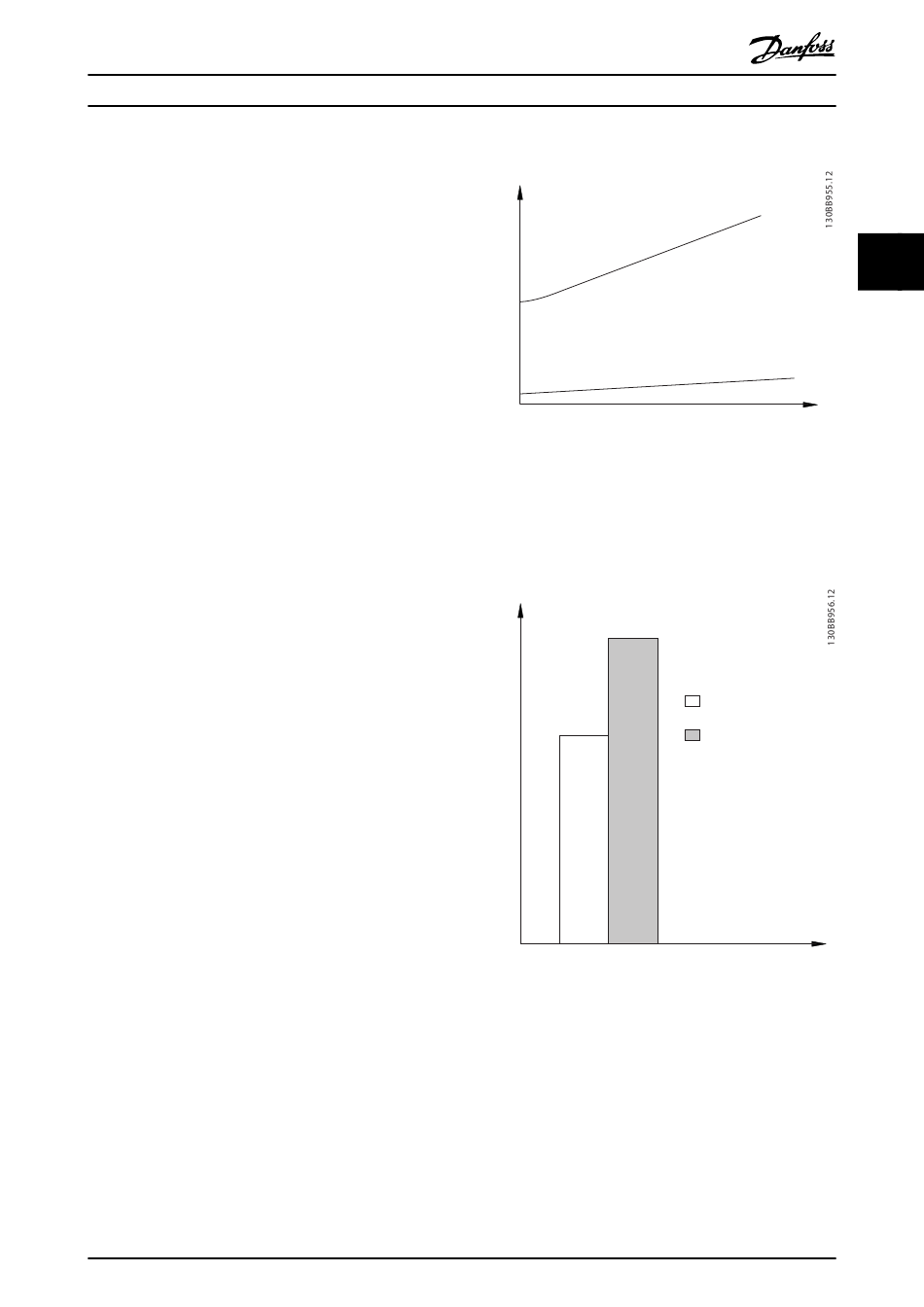

Abbildung 3.6 Einfluss von Motorkabellänge und
Leistungsgröße auf den Ableitstrom. Leistungsgröße a >
Leistungsgröße b
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current
Abbildung 3.7 Die Netzverzerrung beeinflusst den Ableitstrom
Zur Übereinstimmung mit EN/IEC 61800-5-1 (Produktnorm
für Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
a
3
b
Motor cable length
THDv=0%
THDv=5%
