Anwendungsbeispiele Projektierungshandbuch
4 4

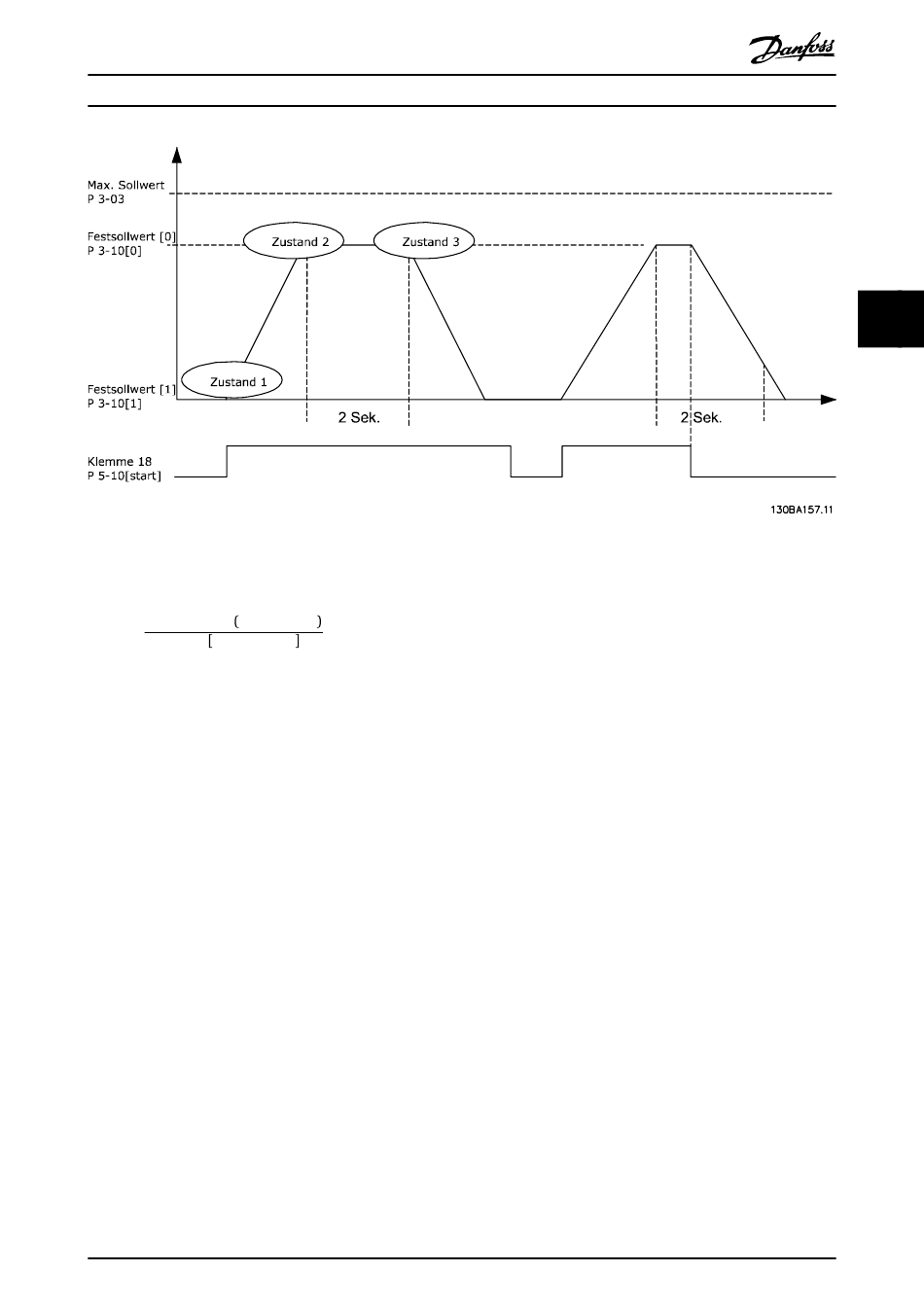

Abbildung 4.4 Rampe auf/Rampe ab
Rampenzeiten in Parameter 3-41 Rampenzeit Auf 1 und Parameter 3-42 Rampenzeit Ab 1 auf die gewünschten Zeiten
einstellen.
t × n Par. . 1 − 25
Beschl. Norm
t =
Rampe
Sollw. U /min [UPM ]
Stellen Sie Klemme 27 auf [0] Ohne Funktion (Parameter 5-12 Klemme 27 Digitaleingang) ein.
Stellen Sie den Festsollwert 0 auf gewünschte Sollwertdrehzahl (Parameter 3-10 Festsollwert [0]) in Prozent von max.
Sollwertdrehzahl (Parameter 3-03 Maximaler Sollwert) ein. Beispiel: 60 %
Stellen Sie den Festsollwert 1 auf die zweite Festdrehzahl ein (Parameter 3-10 Festsollwert [1] Beispiel: 0 % (Null)).
Timer 0 für konstante Drehzahl in Parameter 13-20 SL-Timer [0] einstellen. Beispiel: 2 s
Stellen Sie Ereignis 1 in Parameter 13-51 SL-Controller Ereignis [1] auf [1] Wahr ein.
Stellen Sie Ereignis 2 in Parameter 13-51 SL-Controller Ereignis [2] auf [4] Ist=Sollwert ein.
Stellen Sie Ereignis 3 in Parameter 13-51 SL-Controller Ereignis [3] auf [30] Timeout 0 ein.
Stellen Sie Ereignis 4 in Parameter 13-51 SL-Controller Ereignis [4] auf [0] Falsch ein.
Stellen Sie Aktion 1 in Parameter 13-52 SL-Controller Aktion [1] auf [10] Anwahl Festsollw. 0 ein.
Stellen Sie Aktion 2 in Parameter 13-52 SL-Controller Aktion [2] auf [29] Start Timer 0 ein.
Stellen Sie Aktion 3 in Parameter 13-52 SL-Controller Aktion [3] auf [11] Anwahl Festsollw. 1 ein.
Stellen Sie Aktion 4 in Parameter 13-52 SL-Controller Aktion [4] auf [1] Keine Aktion ein.
Stellen Sie in Parameter 13-00 Smart Logic Controller auf EIN.
Start-/Stopp-Befehl liegt an Klemme 18 an. Bei anliegendem Stoppsignal werden die Rampe im Frequenzumrichter
verringert und der Motorfreilauf aktiviert.
