Systemintegration
•
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
3 3
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie RCD in Bezug auf Systemkonfigu-
ration und Umgebungsbedingungen.
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
Leakage current
50 Hz
Mains

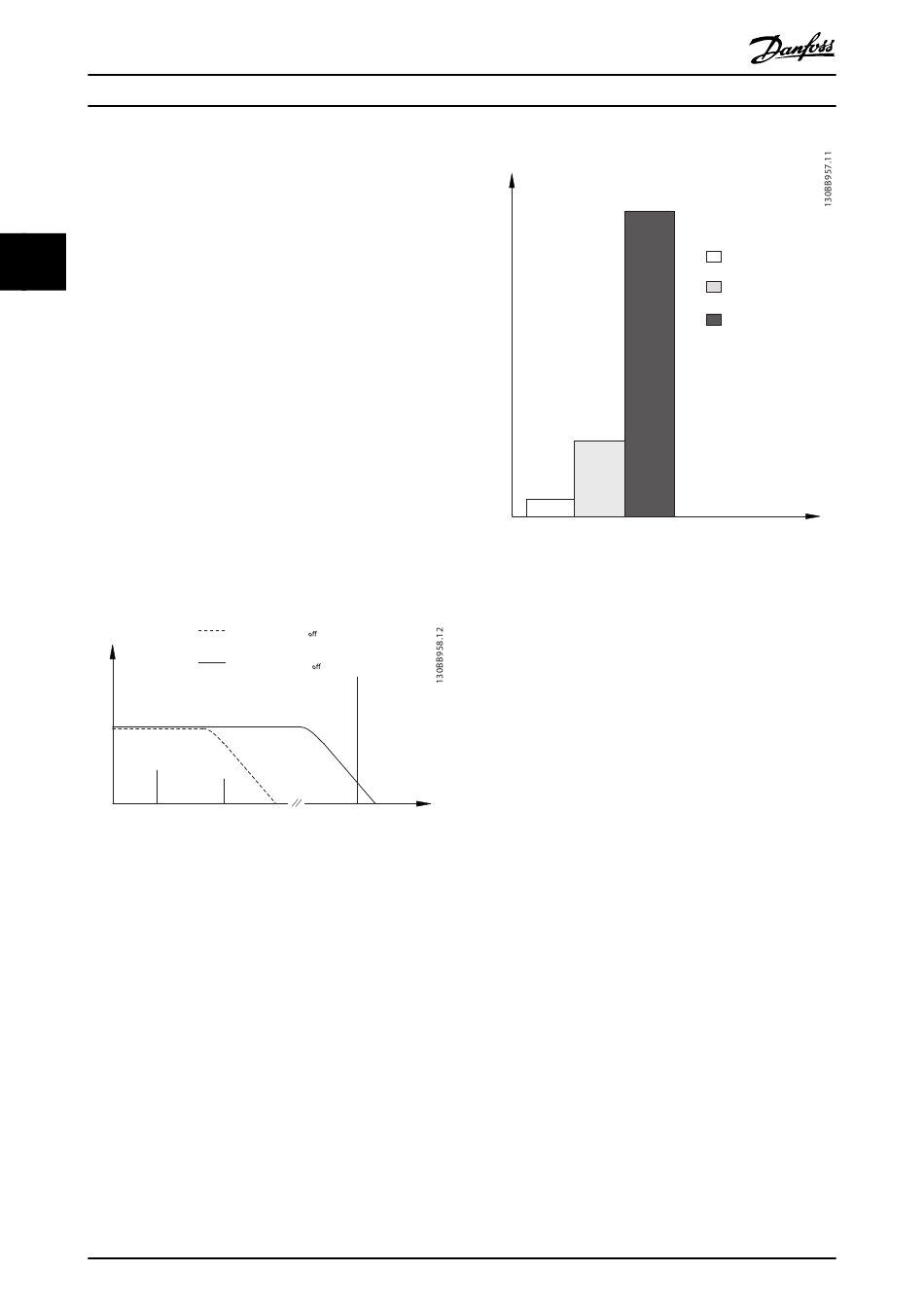

Abbildung 3.8 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
50
VLT
2
RCD with low f
cut-
RCD with high f
cut-
150 Hz f
3rd harmonics Cable
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
Refrigeration Drive FC 103
Leakage current [mA]
Abbildung 3.9 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf den Ableitstrom
Frequency
sw
100 Hz
2 kHz
100 kHz
MG16G203
