Anwendungsbeispiele

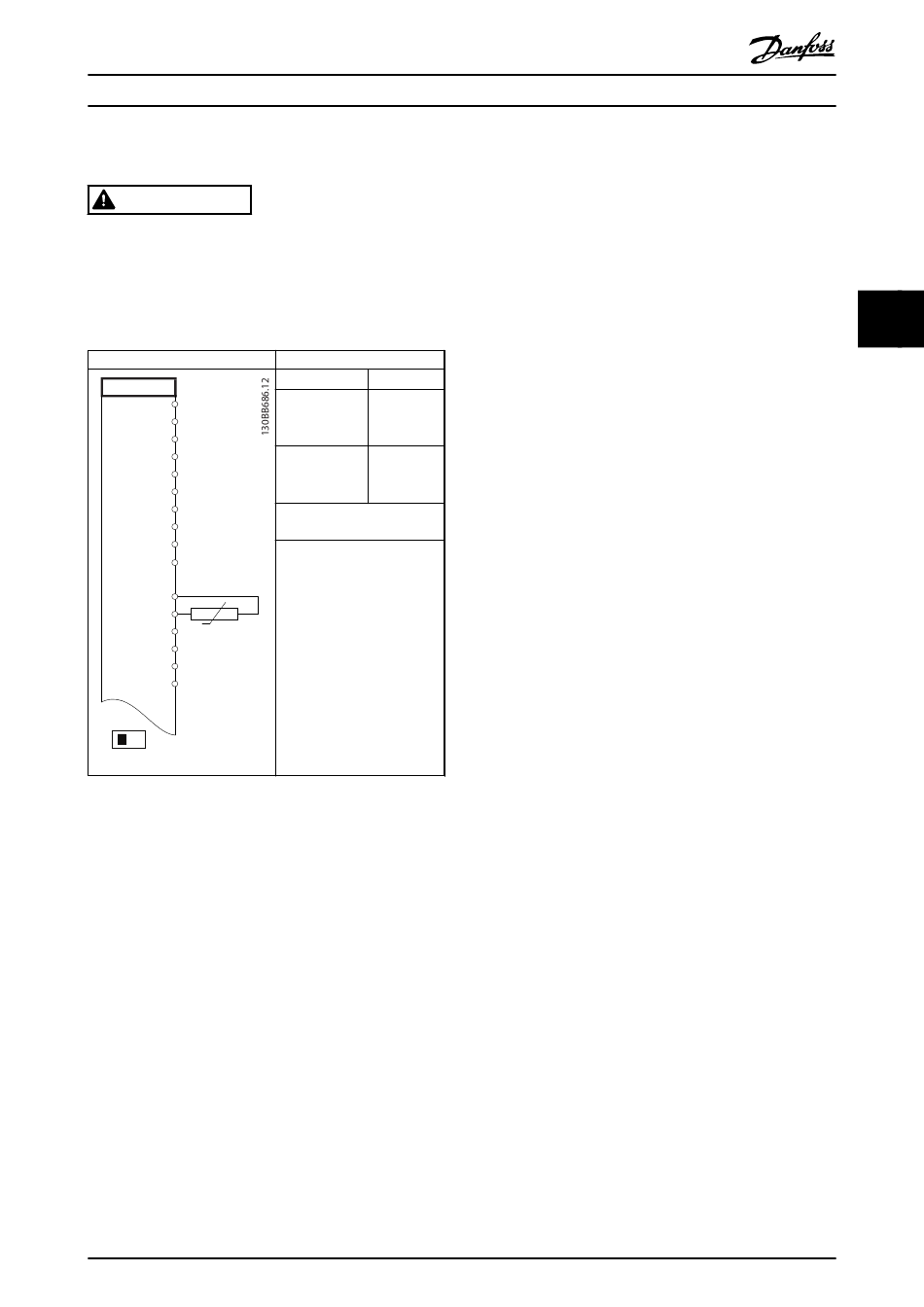

4.3.4 Motorthermistor
WARNUNG
THERMISTORISOLIERUNG
Gefahr von Personenschäden oder Sachschäden!
•
Thermistoren müssen verstärkt oder zweifach
isoliert werden, um die PELV-Anforderungen zu
erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 4.10 Motorthermistor
MG16G203
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 1-90 [2]
Thermischer Thermistor-
Motorschutz Abschalt.
Parameter 1-93 [1] Analog-
Thermistoran- eingang 53
schluss
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur eine Warnung
wünschen, programmieren Sie
Parameter 1-90 Thermischer
Motorschutz auf [1] Thermistor
Warnung.
DIN 37 ist eine Option.
