Danfoss VLT FC 103 Projektierungshandbuch Seite 144

Technische Daten
1 2 3 4 1 2
X45/ X48/

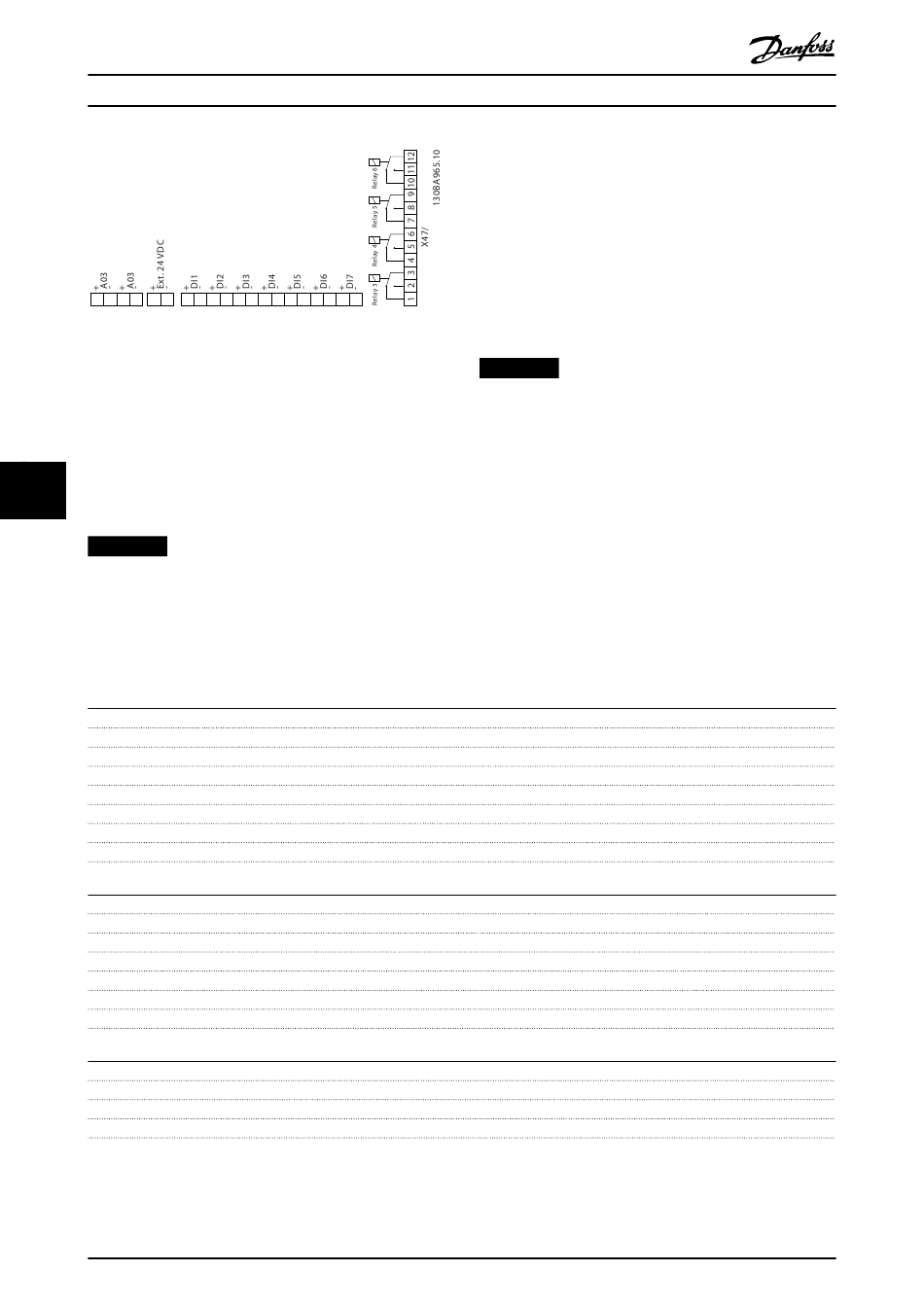

Abbildung 7.11 Elektrische Anschlüsse des MCB 113
Schließen Sie zur Gewährleistung einer galvanischen
Trennung zwischen dem Frequenzumrichter und der
Optionskarte die Option MCB 113 an Klemme X48 an eine
externe 24-V-Versorgung an. Wenn keine galvanische
Trennung erforderlich ist, können Sie die Optionskarte an
7 7
die interne 24-V-Versorgung des Frequenzumrichters
anschließen.
HINWEIS
Stellen Sie zum Anschluss beider 24-V-Signale und
Hochspannungssignale im Relais sicher, dass ein
ungenutztes Relais zwischen 24-V-Signal und Hochspan-
nungssignal geschaltet ist.
Elektrische Daten
Relais
Anzahl
Last bei 250 V AC/30 V DC
Last bei 250 V AC/30 V DC mit cosφ = 0,4
Überspannungskategorie (Kontakt-Erde)
Überspannungskategorie (Kontakt-Kontakt)
Kombination aus 250-V- und 24-V-Signalen
Maximale Durchsatzverzögerung
Von Masse/ Chassis isoliert für den Einsatz in Systemen des IT-Netzes
Digitaleingänge
Anzahl
Bereich
Modus
Eingangsimpedanz
Niedriger Auslösepegel
Hoher Auslösepegel
Maximale Durchsatzverzögerung
Analogausgänge
Anzahl
Bereich
Auflösung
Linearität
142
VLT
1 2 3 4 5 6 7 8 9 10 11 12 13 14
X46/
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
Refrigeration Drive FC 103
Verwenden Sie folgende Parametergruppen zur Konfigu-
ration der Option MCB 113:
•
5-1* Digitaleingänge
•
6-7* Analogausgang 3
•
6-8* Analogausgang 4
•
14-8* Optionen
•
5-4* Relais
•
16-6* Anzeig. Ein-/Ausg.
HINWEIS
In Parametergruppe 5-4* Relais,
•
Array [2] ist Relais 3.
•
Array [3] ist Relais 4.
•
Array [4] ist Relais 5.
•
Array [5] ist Relais 6.
Zulässig mit einem ungenutzten Relais dazwischen
4 einpolige Lastrelais (Wechslerkontakte)
8 A
3,5 A
III
II
10 ms
7
0–24 V
PNP/NPN
4 kW
6,4 V
17 V
10 ms
2
0/4 -20 mA
11 Bit
< 0,2 %
MG16G203
