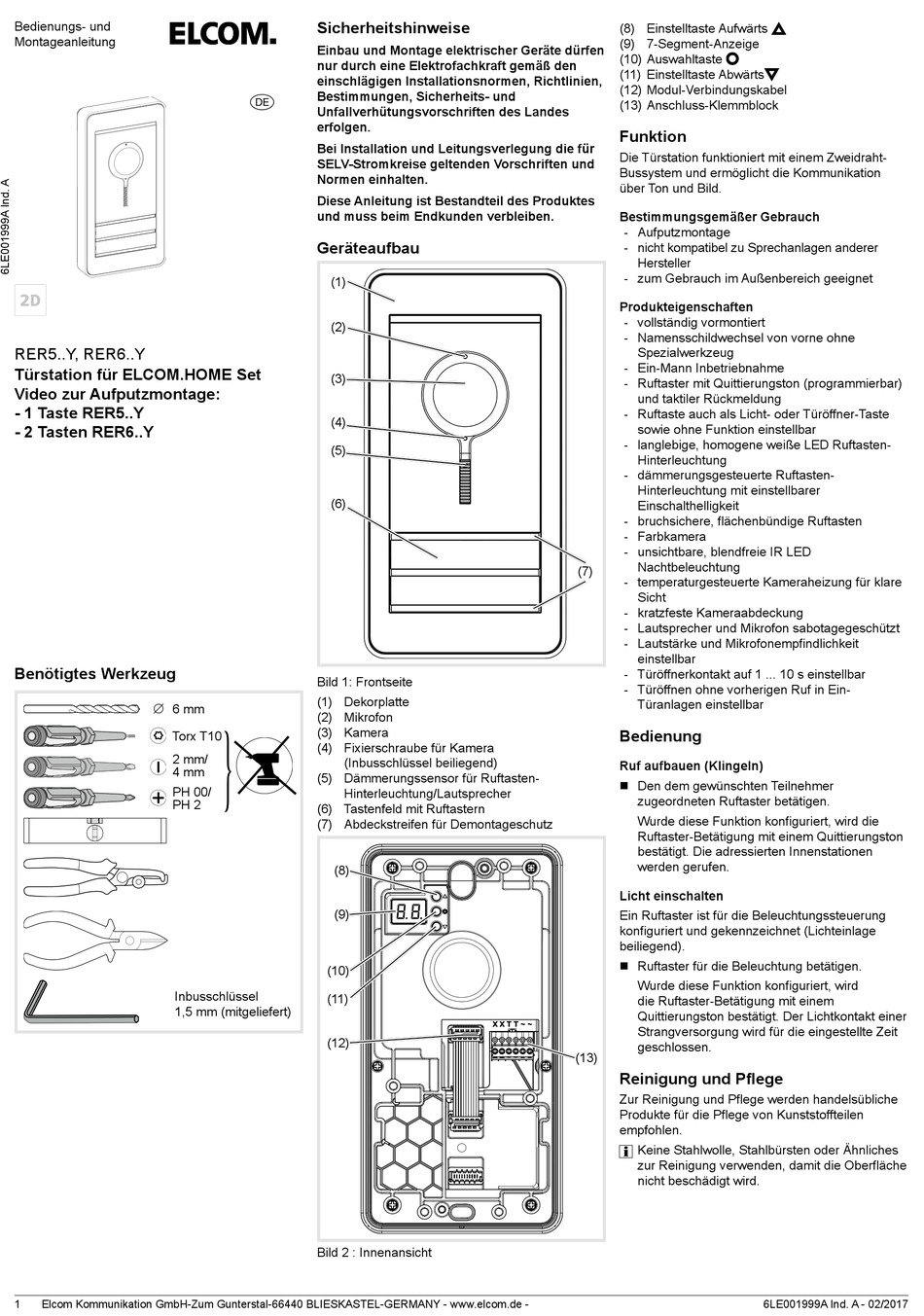

Bedienungs- und
Montageanleitung
RER5..Y, RER6..Y
Türstation für ELCOM.HOME Set
Video zur Aufputzmontage:
- 1 Taste RER5..Y
- 2 Tasten RER6..Y
Benötigtes Werkzeug
6 mm
Torx T10
2 mm/
4 mm
PH 00/
PH 2
Inbusschlüssel
1,5 mm (mitgeliefert)
1
Elcom Kommunikation GmbH-Zum Gunterstal-66440 BLIESKASTEL-GERMANY - www.elcom.de -
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und
e
Unfallverhütungsvorschriften des Landes
erfolgen.
Bei Installation und Leitungsverlegung die für
SELV-Stromkreise geltenden Vorschriften und
Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau
(1)
(2)
(3)
(4)
(5)
(6)

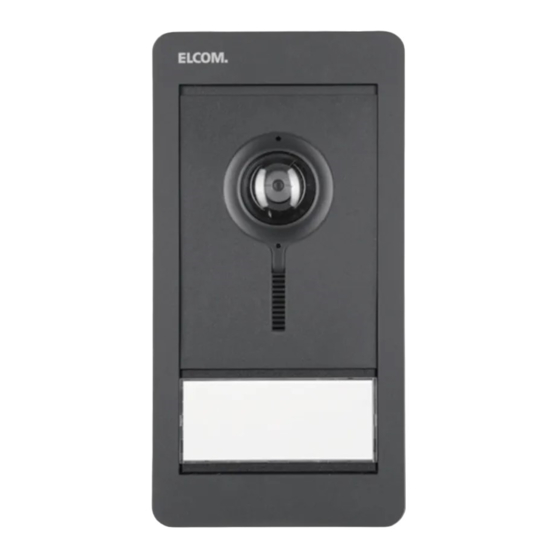

Bild 1: Frontseite
(1) Dekorplatte
(2) Mikrofon
(3) Kamera
(4) Fixierschraube für Kamera
(Inbusschlüssel beiliegend)
(5) Dämmerungssensor für Ruftasten-
Hinterleuchtung/Lautsprecher
(6) Tastenfeld mit Ruftastern
(7) Abdeckstreifen für Demontageschutz
(8)
(9)
(10)
(11)
(12)
Bild 2 : Innenansicht
(8) Einstelltaste Aufwärts
(9) 7-Segment-Anzeige
(10) Auswahltaste
(11) Einstelltaste Abwärts
(12) Modul-Verbindungskabel
(13) Anschluss-Klemmblock
Funktion
Die Türstation funktioniert mit einem Zweidraht-
Bussystem und ermöglicht die Kommunikation
über Ton und Bild.
Bestimmungsgemäßer Gebrauch
- Aufputzmontage
- nicht kompatibel zu Sprechanlagen anderer
Hersteller
- zum Gebrauch im Außenbereich geeignet
Produkteigenschaften
- vollständig vormontiert
- Namensschildwechsel von vorne ohne
Spezialwerkzeug
- Ein-Mann Inbetriebnahme
- Ruftaster mit Quittierungston (programmierbar)
und taktiler Rückmeldung
- Ruftaste auch als Licht- oder Türöffner-Taste
sowie ohne Funktion einstellbar
- langlebige, homogene weiße LED Ruftasten-
Hinterleuchtung
- dämmerungsgesteuerte Ruftasten-
Hinterleuchtung mit einstellbarer
Einschalthelligkeit
- bruchsichere, flächenbündige Ruftasten
- Farbkamera
- unsichtbare, blendfreie IR LED
Nachtbeleuchtung
(7)
- temperaturgesteuerte Kameraheizung für klare
Sicht
- kratzfeste Kameraabdeckung
- Lautsprecher und Mikrofon sabotagegeschützt
- Lautstärke und Mikrofonempfindlichkeit
einstellbar
- Türöffnerkontakt auf 1 ... 10 s einstellbar
- Türöffnen ohne vorherigen Ruf in Ein-
Türanlagen einstellbar
Bedienung
Ruf aufbauen (Klingeln)
Den dem gewünschten Teilnehmer
zugeordneten Ruftaster betätigen.
Wurde diese Funktion konfiguriert, wird die
Ruftaster-Betätigung mit einem Quittierungston
bestätigt. Die adressierten Innenstationen
werden gerufen.
Licht einschalten
Ein Ruftaster ist für die Beleuchtungssteuerung
konfiguriert und gekennzeichnet (Lichteinlage
beiliegend).
Ruftaster für die Beleuchtung betätigen.
Wurde diese Funktion konfiguriert, wird
die Ruftaster-Betätigung mit einem
Quittierungston bestätigt. Der Lichtkontakt einer
Strangversorgung wird für die eingestellte Zeit
geschlossen.
(13)
Reinigung und Pflege
Zur Reinigung und Pflege werden handelsübliche
Produkte für die Pflege von Kunststoffteilen
empfohlen.
Keine Stahlwolle, Stahlbürsten oder Ähnliches
i
zur Reinigung verwenden, damit die Oberfläche
nicht beschädigt wird.
6LE001999A Ind. A - 02/2017
