Rufschaltrelais Mit Audio-Auskoppler Rsr-500 - ELCOM i2-BUS 2Draht-Video Systemhandbuch

Rufschaltrelais Audio-Auskoppler
RSR-500
K
K
R
R
X
X
Beschreibung:
Das Rufschaltrelais RSR-500 mit integriertem Audio-Auskoppler ist für den Einbau in die Audio-Haustelefon
BHT-200, BHT-280 und BFT-200 vorgesehen. Es ermöglicht den Anschluss der Audio-Haustelefone an die
2Draht-Video-Busleitung (X/X). Auf einen externen Audio-Auskoppler oder auf die zusätzliche Verdrahtung der
Audio-Busleitung (a/b) kann daher verzichtet werden. Darüber hinaus stellt das RSR-500 einen potentialfreien
Rufschaltkontakt zur Anschaltung zusätzlicher Signalgeräte bereit.
Anschlussklemmen
i2-BUS 2Draht-Video-Busleitung
X X
Anschluss des Etagenruftasters
R R
Potentialfreier Rufschaltkontakt (max. 24V/1A belastbar)
K K
Leitungsabschluss
Im letzten Haustelefon des Leitungsstranges muss die 2Draht-Video-Busleitung
durch Aufstecken des Terminators auf die Anschlussklemmen (X/X)
abgeschlossen werden.

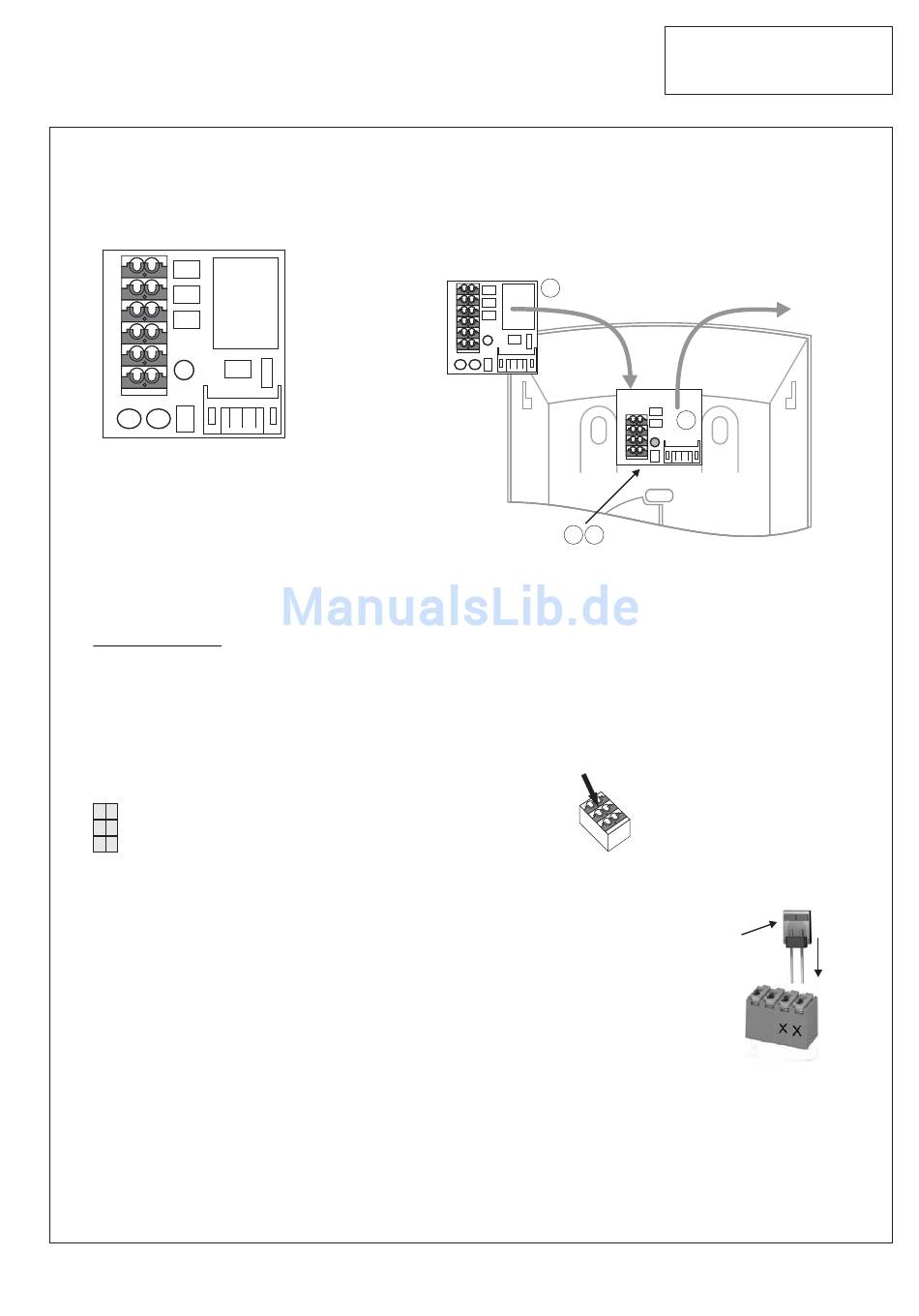

Montage
1. Lösen Sie die Schraube der Anschlussplatine.
2. Entnehmen Sie die Anschlussplatine.
3. Setzen Sie an Stelle der Anschlussplatine das Rufschaltrelais RSR-500 ein.
4. Befestigen Sie das Rufschaltrelais mit Hilfe der Schraube.
30
Montage:
3
K
K
R
R
X
X
R
a
a
b
1 4
AN RSR-500
28.09.2009
2
Leiter anschließen:
Leiter einfach einstecken.
Ø
(Massivleiter 0,4-0,8mm)
Leiter lösen:
Orangenen Drücker betätigen.
Leiter herausziehen.
Terminator
