ELCOM BFT-210 Bedienungs- Und Montageanleitung

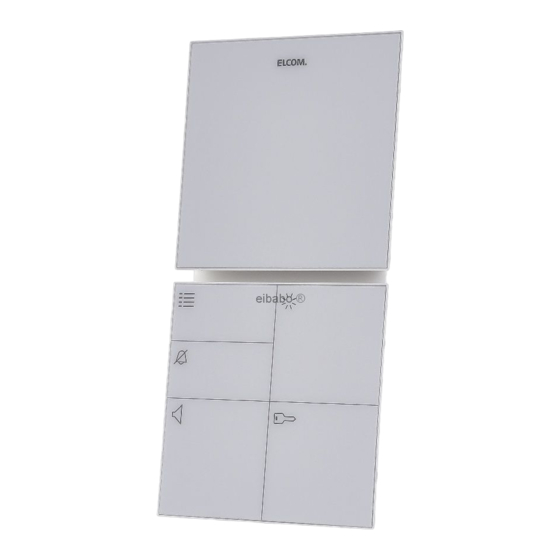

BFT-210 Haustelefon
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien, Be-
stimmungen, Sicherheits- und Unfallverhütungs-
vorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schäden
am Gerät, Brand oder andere Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.

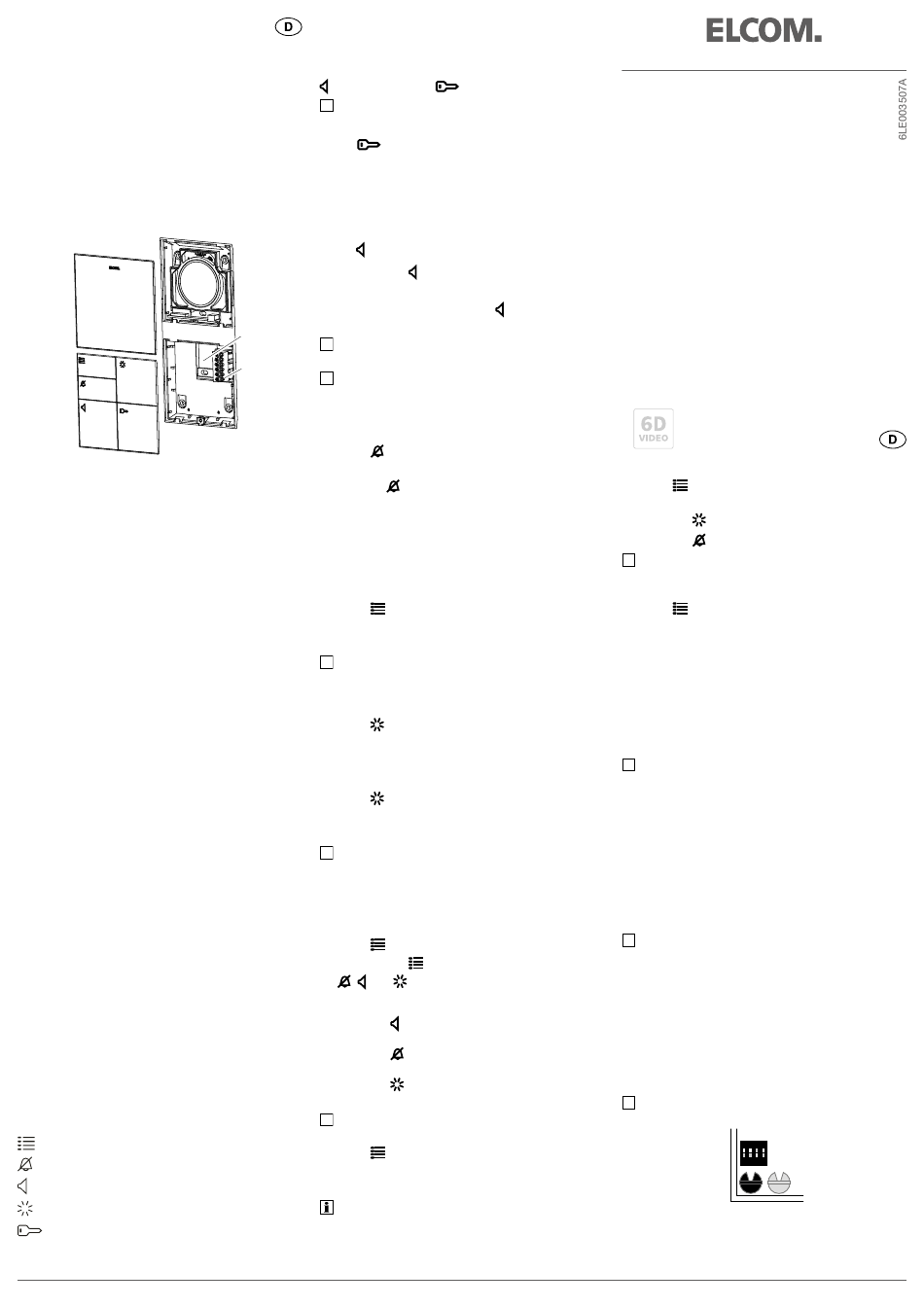

Geräteaufbau
(1)
(2)
(3)
(4)
Bild 1: Geräteaufbau
(1) Unterteil
(2) Lautsprecher-Aufsatz
(3) Tasten-Aufsatz
(4) Bedientasten
(5) Anschlussklemmen
(6) Leitungseinführung / Klemmbereich
Funktion
Mit dem Haustelefon kann mit Türstationen und
anderen Haustelefonen kommuniziert und ein
Türöffner entriegelt werden.
Bestimmungsgemäßer Gebrauch
- Optische und akustische Signalisierung von
Tür-, Etagen- und Internrufen
- Tür öffnen
- Nicht kompatibel zu Sprechanlagen anderer
Hersteller
- Ausschließlich zum Gebrauch in tropf- und
spritzwasserfreien Innenbereichen geeignet
Produkteigenschaften
- Anschluss für Etagenruf-Klingeltaster
- Lichttaste z.B. für Treppenhaus- oder Hoflicht
(Elcom Lichtautomat erforderlich)
- Ruftonmelodie- und Tastenton-Lautstärke sowie
Mikrofonempfindlichkeit einstellbar
- 16 Ruftonmelodien, abstellbar mit Kontroll-LED
- Halbduplex-Betrieb temporär und fest einstellbar
- Anlagen mit bis zu 256 Haustelefonen (Video
und Audio) realisierbar
- Internrufe für interne Gespräche
- Anklopfen bei bestehendem Gespräch
- Etagenruf Weiterleitung
- Alle Tasten mit LED-Anzeige
- Reinigungsmodus
- Parallelschaltung von max. 3 Haustelefonen
Bedienung
Die Bedienung der kapazitiven Tasten wird mit
einem Ton quittiert. Die Tasten lösen abhängig vom
aktiven Zustand des Haustelefons unterschiedliche
Aktionen aus.
Menü Taste
Taste zum Abstellen der Ruftonmelodie
Sprechen/Hören Taste
Licht Taste
Türöffner Taste
01
Verbindung herstellen/Tür öffnen
Bei Betätigung der zugeordneten Klingeltaste
an der Türstation wird ein Türruf signalisiert. Die
Signalisierung erfolgt durch die Ruftonmelodie, die
LED blinkt und die
i
Die LEDs signalisieren den Türruf für 90 Sekunden.
Ein Türruf wird signalisiert.
„ Mit Taste den Türöffner aktivieren.
Die Tür der rufenden Türstation wird entriegelt
und kann geöffnet werden. 10 Sekunden nach
der Entriegelung wird das Gespräch automa-
tisch beendet.
oder:
„ Mit Taste ein Gespräch zur Türstation aufbauen.
Die LED der
verbindung ist für max. 3 Minuten hergestellt.
„ Eine erneute Betätigung der
die Verbindung.
(6)
i
Ein angenommener Türruf an einem anderen
Haustelefon beendet das Gespräch.
(5)
i
An der Türstation kann mittels DIP-Schalter ein-
gestellt werden, dass der Türöffner auch ohne
Türruf betätigt werden kann.
Ruftonmelodie ein-/ausschalten
„ Taste zum Ein-/Auschalten betätigen.
„ Bei ausgeschalteter Ruftonmelodie blinkt die
LED der Taste.
Reinigungsmodus aufrufen
Zur Reinigung die Oberflächen mit einem nicht
fusselnden, weichen Tuch feucht abwischen. Bei
stärkeren Verschmutzungen mit Wasser verdünnte
seifenhaltige Haushaltsreiniger (z.B. Spülmittel)
verwenden.
„ Taste betätigen bis ein Quitierton ertönt.
Der Reinigungsmodus ist für 60 s aktiviert und
die LEDs der Bedientasten blinken.
i
Eingehende Rufe beenden den Reinigungsmodus.
Treppenhaus Licht einschalten
Der Elcom Lichtautomat ist installiert.
„ Taste kurz < 3 s betätigen.
Das Treppenhaus Licht wird für die eingestellte
Nachlaufzeit eingeschaltet.
oder:
„ Taste lang > 3 s betätigen.
Das Treppenhaus Licht wird als Dauerlicht
eingeschaltet.
i
Eine erneute Betätigung bei Dauerlicht startet
wiederum die Nachlaufzeit.
Audioeinstellungen
Audioeinstellungen sind nur möglich wenn das
Haustelefon schon mal gerufen wurde.
„ Taste kurz betätigen.
Die LED der
, und Tasten blinken.
„ Wert Einstellung vornehmen.
Mit Taste Rufton Lautstärke in 3 Stufen
einstellen.
Mit Taste eine von 16 Ruftonmelodien für die
zuletzt rufende Quelle einstellen.
Mit Taste Tasten Lautstärke in 5 Stufen
einstellen.
i Mit Betätigung der jeweiligen Taste wird die ak-
tuelle Einstellung wiedergegeben.
„ Taste kurz betätigen
Das Gerät übernimmt die Einstellung und die
LEDs erlöschen.
Nach 60 Sekunden ohne Betätigung wird der
Einstellmodus beendet. Die LEDs erlöschen,
Einstellungen werden gespeichert.
LED leuchtet.
Taste leuchtet. Die Gesprächs-
Taste beendet
Taste leuchtet und die LEDs der
BFT-210 Haustelefon
Art.-Nr.: 171.210.x
Bedienungs- und
Montageanleitung
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Mikrofonempfindlichkeit einstellen
„ Taste während eines Gesprächs länger 3 s
betätigen.
„ mit Taste Empfindlichkeit erhöhen.
„ mit Taste Empfindlichkeit mindern.
i
Die Empfindlichkeit wird während der Einstel-
lung über die Tasten LEDs angezeigt. Bei maxi-
maler Empfindlichkeit leuchten alle LEDs.
„ Taste kurz betätigen
Das Gerät übernimmt die Einstellung und die
LEDs erlöschen.
Informationen für die Elektrofachkraft
Montage
Gerät montieren und in Betrieb nehmen
„ Geeigneten ebenen Montageort wählen.
i
Montageempfehlung: UP Gerätedose verwenden
„ Mit beiliegender Bohrschablone Befestigungslöcher
markieren (emfohlende Montagehöhe 1,5 m).
„ Befestigungslöcher bohren und mit Dübeln
bestücken.
„ Abisolierte Leitung ins Gehäuse einführen (Bild 1, 6).
„ Das Unterteil des Video Haustelefons (Bild 1, 1)
mit Schrauben an der Wand befestigen.
„ Abisolierte Adern an den Anschlussklemmen
anschließen (siehe elektrischer Anschluss).
i
Die Anschlussleitung darf sich nur im Klemmen-
bereich (Bild 1, 6) befinden.
„ Am Tasten-Aufsatz die Gruppenadresse 0-F
des schwarzen Drehcodierschalters (Bild 2,
7) entsprechend der Einstellung am BTE-116
Tastenexpander einstellen.
„ Am Tasten-Aufsatz die Teilnehmeradresse des
blauen Drehcodierschalters (Bild 2, 8) entspre-
chend des Klingeltaster-Anschlusses am BTE-
116 Tastenexpander einstellen.
i
Es dürfen max. 3 Haustelefone mit identischer
Adresseinstellung (Parallelbetrieb) installiert sein.
ON
(9)
1 2 3 4
0
(7)
Bild 2: Dreh- und DIP-Schaltereinstellung
„ Den DIP-Schalter für Betriebsarten (Bild 2, 9)
entsprechend Tabelle 1 einstellen.
Tehalit GmbH, Seebergstraße 37, 67716 Heltersberg, Germany
0
(8)
