Einführung
Integration von Audio-Komponenten
i2-Bus Audiokomponenten dürfen nicht ohne entsprechende Audio-Auskoppler auf die Video-Busleitung geschaltet werden.
Zur Unterscheidung ist die Audio-Busleitung mit (a/b) und die Video-Busleitung mit (X/X) gekennzeichnet. Für den Anschluss
der Audiokomponenten bestehen folgende Möglichkeiten:
■ Die Audiokomponenten können direkt an der Bus-Strangversorgung BSV-500 an die Anschlüsse (a/b) angeschlossen werden.
Die Verdrahtung der Audio-Busteilung (a/b) kann dabei nach einer beliebigen Reihen-, Stern- oder Baumstruktur erfolgen.
■ In die Video-Busleitung (X/X) wird ein Bus-Audio-Auskoppler BAA-500 oder BAA-520 geschaltet. An die Anschlüsse (a/b) des
Auskopplers werden dann die Audiokomponenten angeschlossen. Die Bus-Audio-Auskoppler sind im UP-Gehäuse (BAA-520)
für die Montage in der Schalterdose oder im Hutschienengehäuse (BAA-500) zur Montage im Verteiler erhältlich.
■ Die i2-Bus Audio-Haustelefone BHT-200, BHT-280 und BFT-200 können auch durch den Einbau der RSR-500 Ruf-Schaltrelais
Baugruppe direkt an die Video-Busleitung (X/X) angeschlossen werden. Dies hat den Vorteil, dass kein zusätzlicher Platz für ei-
RSR-500
nen Audio-Auskoppler benötigt wird. Eine spätere Nachrüstung mit Videogeräten wird dadurch ebenfalls erleichtert. Darüber
hinaus stellt das RSR-500 Ruf-Schaltrelais einen potentialfreien Ruf-Schaltkontakt zur Verfügung.

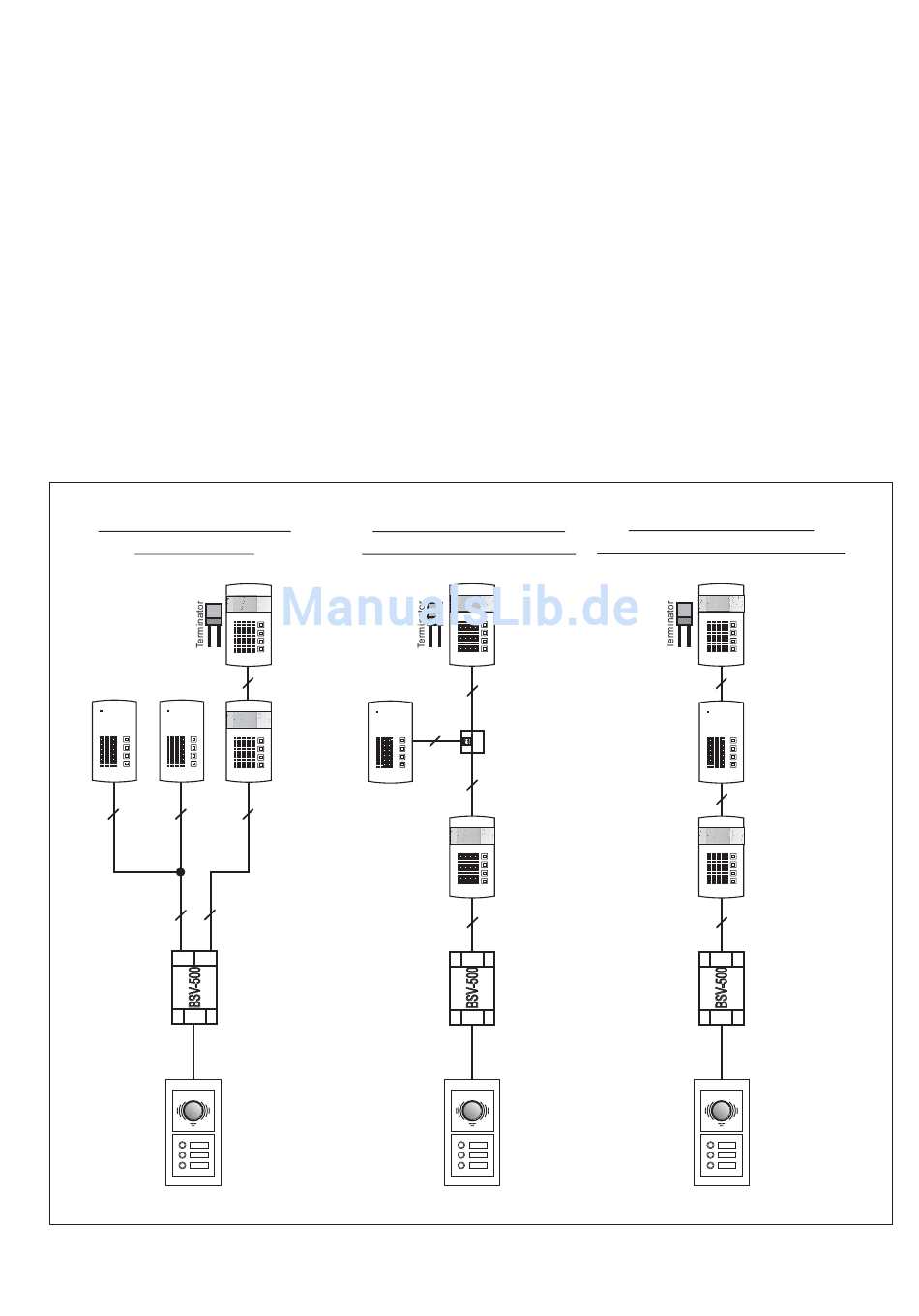

Audio-Komponenten
der BSV-500
Audio-Haustelefone
2
a/b
8
Ruf-Schaltrelais einen potentialfreien Ruf-Schaltkontakt zur Verfügun
2
Audio-Haustelefon
2
2
2
2
X/X
X/X
Audio-Komponenten
über Audio-Auskoppler
2
Audio-Auskoppler
BAA-500/520
2
(a/b)
2
2
X/X
X/X
Audio-Haustelefone
mit eingebautem RSR-500
2
Audio-Haustelefon
mit RSR-500
2
2
X/X
X/X
