5 Technische Daten
18
Pin
1
2
3
4
Shell
Hinweis
Sie benötigen einen Seriell-USB-Treiber für den Baustein CP210x. Diesen können Sie
von
www.teldat.de
herunterladen.
5.5.3 USB-Schnittstelle
Zum Anschluss eines UMTS-Sticks verfügen die Geräte über einen USB-Anschluss.
Die Schnittstelle ist als Standard-USB-Type-A-Buchse ausgeführt.

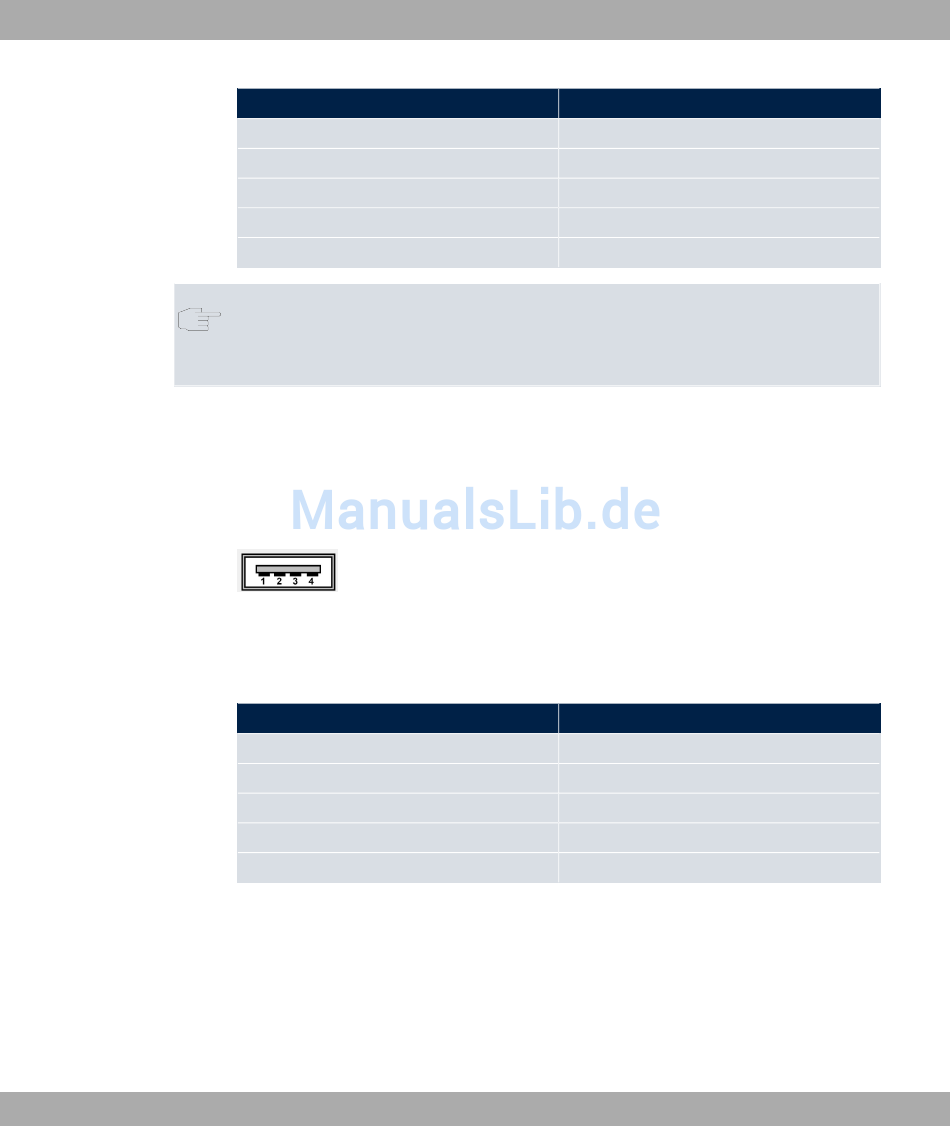

Abb. 10: USB-Type-A-Buchse
Die Pin-Belegung ist wie folgt:
Pin-Belegung der USB-Type-A-Buchse
Pin
1
2
3
4
Shell
5.5.4 Ethernet-Schnittstellen
Die Geräte verfügen über eine Ethernet-Schnittstelle mit integriertem 8-Port Switch (ETH1 -
ETH8).
Der 8-Port Switch dient zur Anbindung einzelner PCs oder weiterer Switches. Der An-
schluss erfolgt über RJ45-Buchsen.
Funktion
Vbus
D-
D+
GND
Shield
Funktion
Vbus
D-
D+
GND
Shield
RXL-Serie und bintec PSU XL
Teldat GmbH
