Teldat GmbH
RXL-Serie und bintec PSU XL
5.5.1 Serielle Schnittstelle
Zum Anschluss einer Konsole verfügen die Geräte über eine serielle Schnittstelle. Diese
unterstützt Baudraten von 1200 bis 115200 Bit/s.
Die Schnittstelle ist als 5-polige Mini-USB-Buchse ausgeführt.

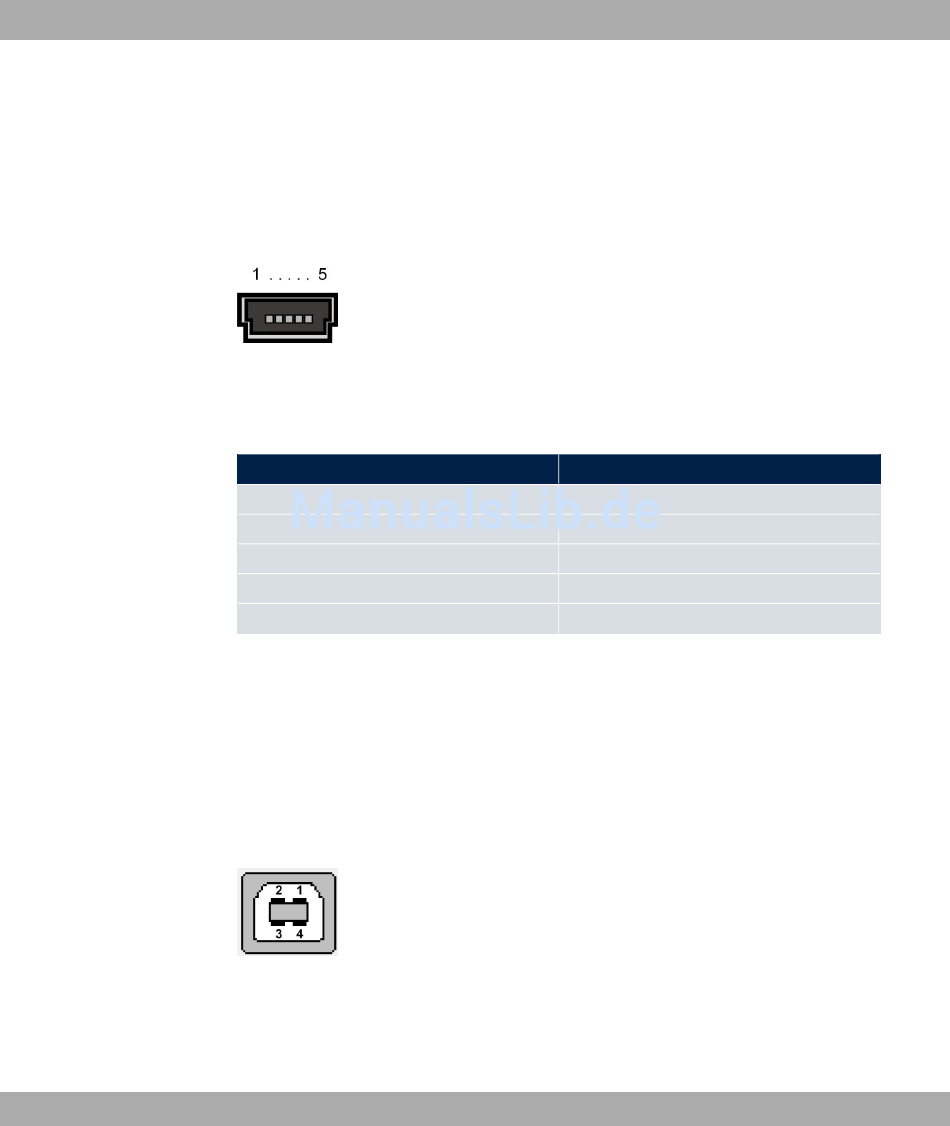

Abb. 8: 5-polige Mini-USB-Buchse
Die Pin-Belegung ist wie folgt:
Pin-Belegung der Mini-USB-Buchse
Pin
1
2
3
4
5
Sie benötigen einen Seriell-USB-Treiber für den Baustein CP210x. Diesen können Sie von
www.teldat.de
herunterladen.
5.5.2 USB-Console-Schnittstelle
Zum Anschluss einer Konsole verfügen die Geräte über einen USB-Konsolenanschluss.
Dieser unterstützt Baudraten von 1200 bis 115200 Bit/s.
Die Schnittstelle ist als Standard-USB-Type-B-Buchse ausgeführt.
Abb. 9: USB-Type-B-Buchse
Die Pin-Belegung ist wie folgt:
Pin-Belegung der USB-Type-B-Buchse
Funktion
Nicht genutzt
TxD
RxD
Nicht genutzt
GND
5 Technische Daten
17
