Parameter
4.6 Eingänge
4.6.5 Temperaturmodul-Eingänge
Beschreibung
SIMOCODE pro besitzt einen Funktionsbaustein "TM1-Eingänge" mit drei analogen
Buchsen korrespondierend zu den drei Sensormesskreisen des Temperaturmoduls. An
diesen Buchsen kann die Temperatur der drei Messkreise in K einzeln abgegriffen und intern
verarbeitet werden. Eine weitere analoge Buchse stellt zudem immer die maximale
Temperatur aller drei gemessenen Temperaturen zur Verfügung. Die beiden binären
Buchsen des Funktionsbausteins bilden außerdem den Zustand der Sensormesskreise ab.
Die Temperaturen können intern verarbeitet und / oder über die Funktionsbausteine
"Zyklisch Melden" zyklisch an das Automatisierungssystem übermittelt werden.
Hinweis
Der Funktionsbaustein "TM1-Eingänge" kann nur genutzt werden, wenn das
Temperaturmodul (TM) bzw. das Multifunktionsmodul (MM) angeschlossen und in der
Gerätekonfiguration projektiert wurde!
Schema

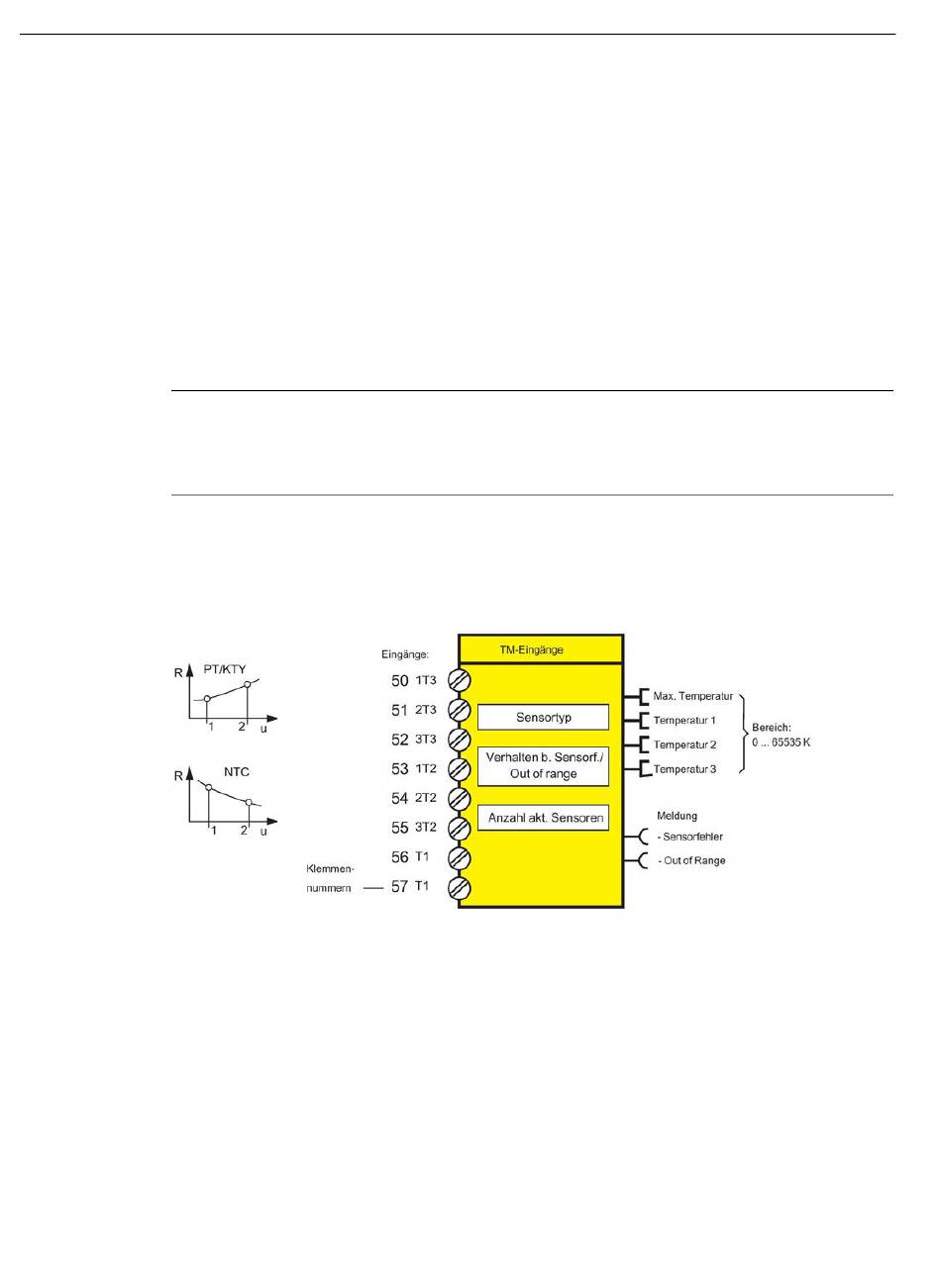

Folgendes Schema zeigt den Funktionsbaustein "TM-Eingänge":
Bild 4-72
216
Schema Funktionsbaustein "TM-Eingänge"
