3. Der Funktionsbaustein "GG - Ausgänge" muss softwaremäßig mit den Buchsen des
Funktionsbausteins "Schützen / Steuern" verbunden sein, d. h.
– Stecker "GG - Ausgang 1" mit Buchse "Schützansteuerung QE1" (rechts)
– Stecker "GG - Ausgang 2" mit Buchse "Schützansteuerung QE2" (links)
4. Die Stecker des Funktionsbausteins "Schützen / Steuern" müssen mit den Buchsen des
Funktionsbausteins "GG - Eingänge" softwaremäßig verbunden sein, d. h.
– Stecker Steuerstelle - Vor-Ort [VO] Ein< mit Buchse "GG - Eingang 1"
– Stecker Steuerstelle - Vor-Ort [VO] Aus mit Buchse "GG - Eingang 2"
– Stecker Steuerstelle - Vor-Ort [VO] Ein> mit Buchse "GG - Eingang 3"

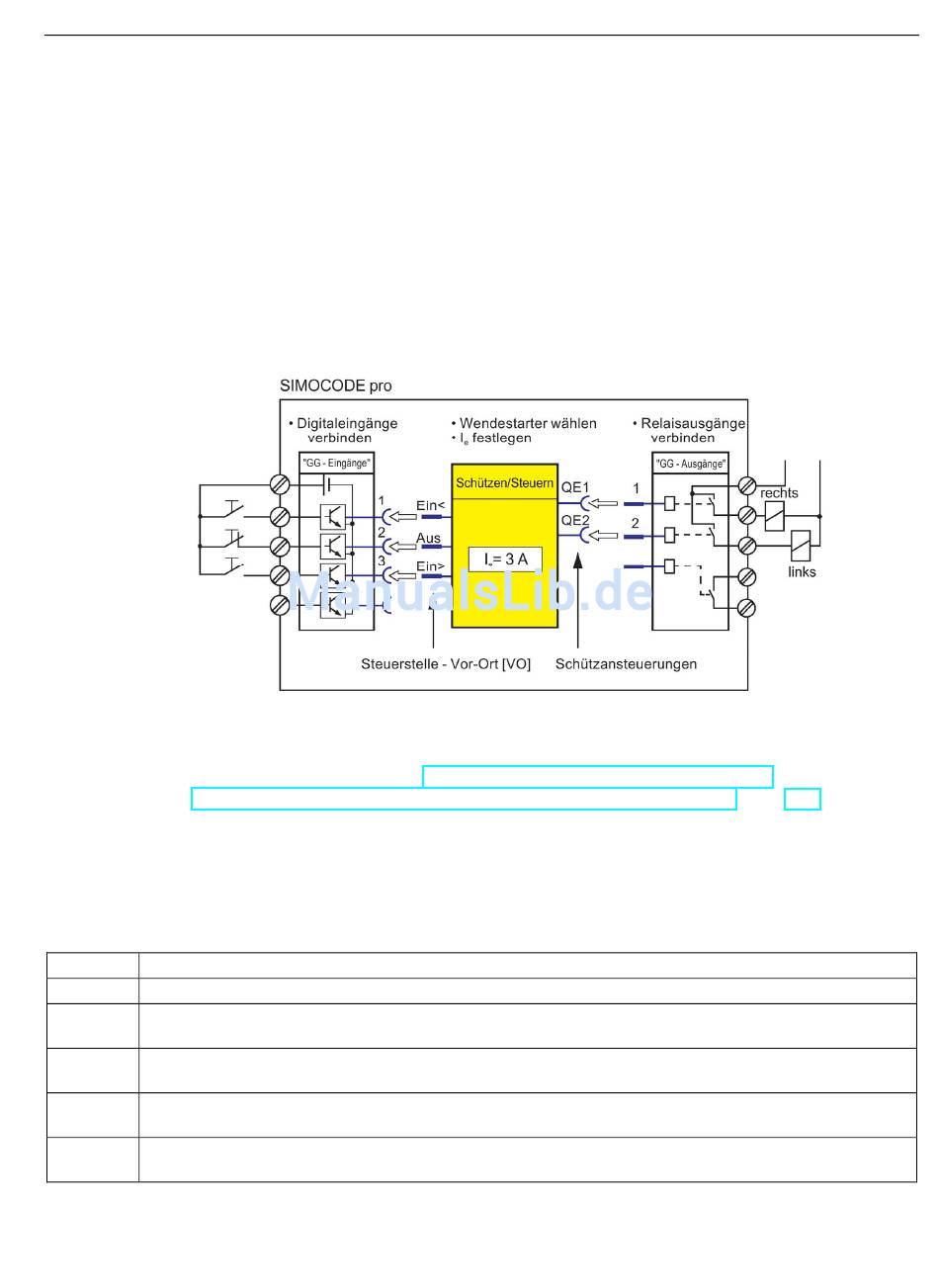

Bild 3-3
Die Belegung der Schützansteuerungen QE ist abhängig von der parametrierten
Steuerfunktion. Siehe Kapitel Aktive Steuerstellen, Schützansteuerungen,
Lampenansteuerungen und Statusmeldung bei den Steuerfunktionen (Seite 236).

Konkrete Vorgehensweise zur Parametrierung mit SIMOCODE ES

Führen Sie folgende Schritte aus:
Tabelle 3- 3 Parametrierung mit SIMOCODE ES
Schritt Beschreibung
1 Starten Sie SIMOCODE ES auf Ihrem PC / PG.
2 Wählen Sie PROFINET → Schaltgeräte → Überwachungs- und Steuergeräte → Motormanagement System
SIMOCODE → SIMOCODE pro V PN aus.
3 Wählen Sie als Applikation die Steuerfunktion "Wendestarter". Mit Auswahl dieser Applikation werden bereits
eine Reihe von Voreinstellungen vorgenommen, die Sie später nur noch überprüfen müssen.
4 Wählen Sie unter "Gerätekonfiguration" SIMOCODE pro V PN, Version 1.0 aus. Deaktivieren Sie den
Bedienbaustein, wenn nicht vorhanden.
5 Öffnen Sie den Dialog Geräteparameter → Motorschutz → Überlast / Unsymmetrie / Blockierung. Legen Sie
den Einstellstrom I
SIMOCODE pro PROFINET
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
Schema der Parametrierung "Wendestarter" im Beispiel
1 auf 3 A fest.
e
Kurzanleitung zur Projektierung eines Wendestarters
3.3 Parametrierung
149
