Die Benutzeroberfläche der Serie VM-Software

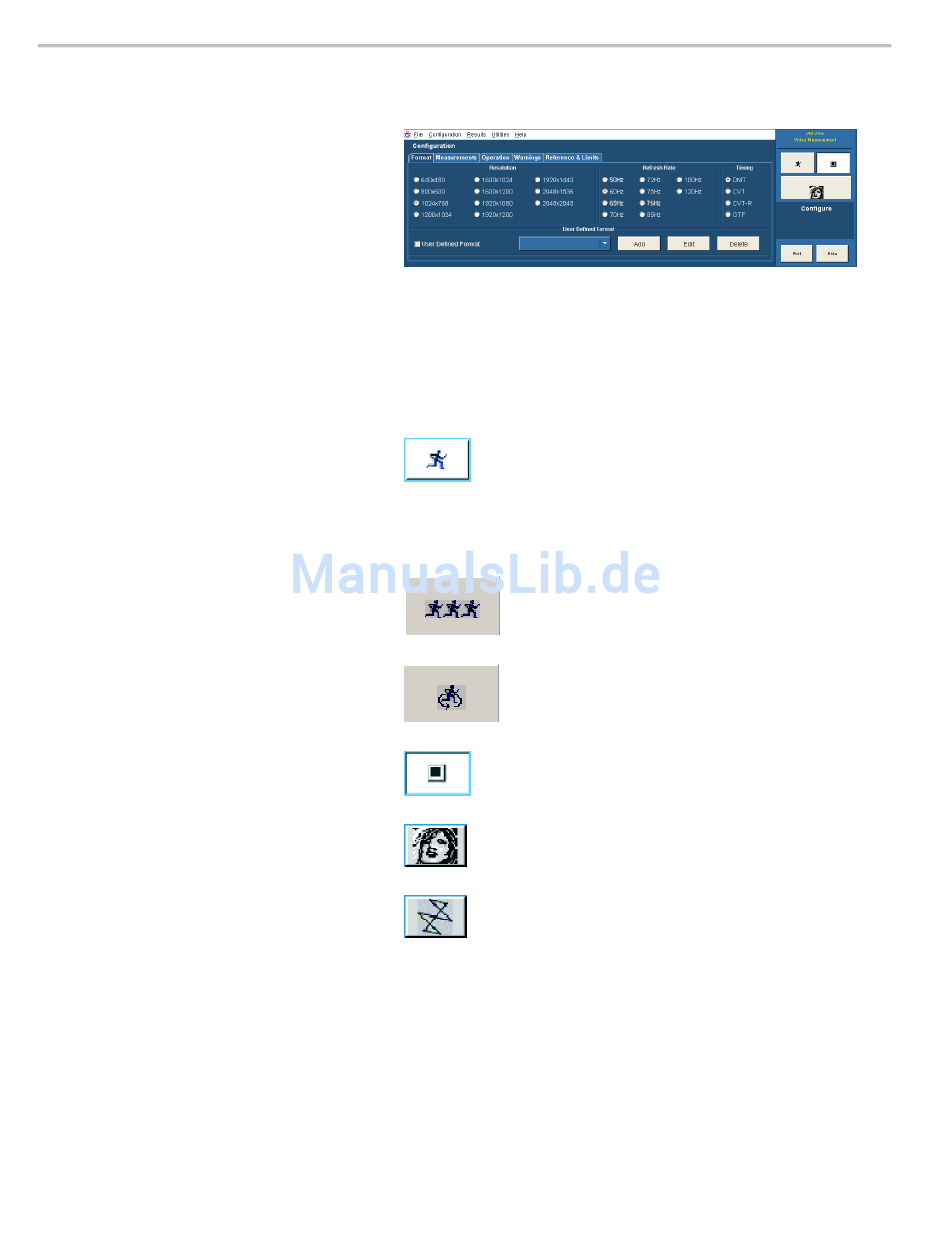

1. Menüleiste: Wählt die in der
Anwendungsanzeige anzuzeigenden
Bedienelemente für Einstellungen und
Informationen zu den Ergebnissen an.
2. Anwendungsanzeige: Zeigt die
Bedienelemente für die Konfiguration
und die Messergebnisse an.
3. Schaltfläche „Run" (Ausführen): Initiiert
das Einrichten, startet die Messungen
und zeigt die Ergebnisse an. Die
Darstellung der Schaltfläche hängt vom
Betriebsmodus und den „Line Select"
(Zeilenauswahl)-Einstellungen ab.
Schaltfläche „Run", wenn der
Betriebsmodus auf „Once" (Einmal)
oder „Once and Report" (Einmal und
Bereicht) festgelegt ist und „Line Select"
(Zeilenauswahl) auf „Single Line"
(Einzelne Zeile) festgelegt ist.
Schaltfläche „Run", wenn „Line Select"
(Zeilenauswahl) auf „Multi Lines"
(Mehrere Zeilen) festgelegt ist.
Schaltfläche „Run", wenn der
Betriebsmodus auf „Continuous"
(Kontinuierlich) festgelegt ist.
4. Schaltfläche „Stop" (Anhalten): Hält
Messungen an.
5. Schaltfläche „Picture" (Bild): Zeigt das
Signal als Bild an.
6. Schaltfläche „Vectorscope" (Vektorskop):
Zeigt das Signal im Vektorskop-Format
an. (Nur Option SD/HD)
