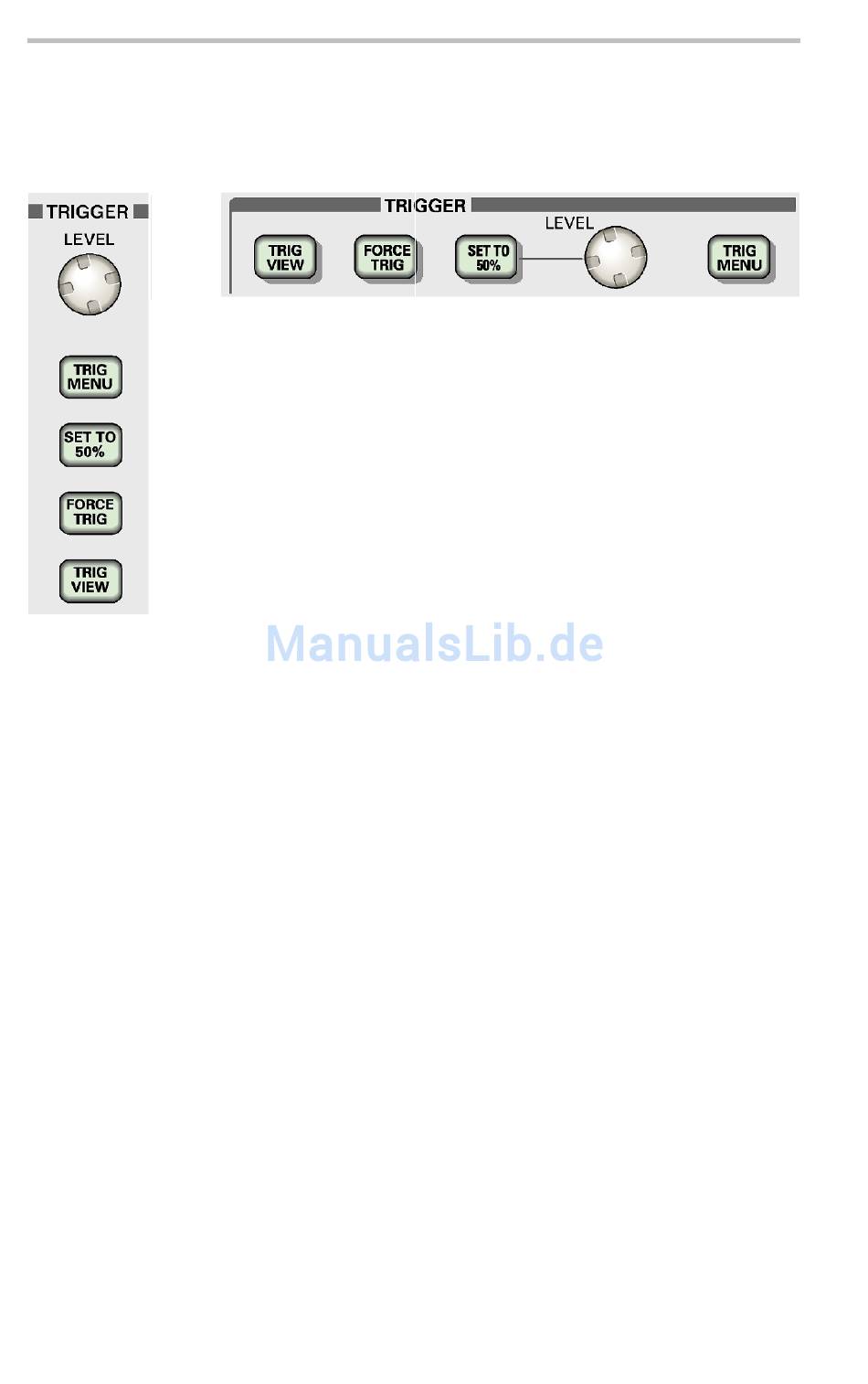

Trigger-Bedienelemente

2-Kanal-Modell
PEGEL.
dem Drehknopf TRIGGER PEGEL die Amplitude festgelegt, die vom
Signal für die Erfassung einer Kurve durchlaufen werden muss.
TRIG MENU.
AUF 50% SETZEN.
zwischen den Spitzenwerten des Triggersignals gesetzt.
TRIG ZWANG.
adäquates Triggersignal vorliegt oder nicht. Wenn die Erfassung bereits
angehalten wurde, hat diese Taste keinerlei Auswirkungen.
TRIG VIEW.
statt des Kanalsignals das Triggersignal angezeigt. So können Sie
beispielsweise feststellen, wie sich die Triggereinstellungen bei
Triggerkopplung auf das Triggersignal auswirken.
30
4-Kanal-Modell
Bei Verwendung eines Flanken- oder Impulstriggers wird mit
Ruft das Triggermenü auf.
Der Triggerpegel wird auf den vertikalen Mittelpunkt
Schließt die Erfassung unabhängig davon ab, ob ein
Wenn Sie die Taste TRIG VIEW gedrückt halten, wird
