Parameterbeschreibung
3.5 Hauptmenü - Sollwerte und Rampen -
Gruppe 3
3.5.1 3-0* Sollwertgrenzen
Parameter zum Einstellen von Sollwerteinheit, Grenzwerten
und Bereichen.
Für Informationen zu den Einstellungen im Betrieb mit
Rückführung, siehe auch Parametergruppe 20-0*.
3-02 Minimaler Sollwert
Range:
Application [Application
dependent dependant]
*
3-04 Sollwertfunktion
Option: Funktion:
[0] Addierend Die Summe der extern angewählten
*
Sollwerte und Festsollwerte wird gebildet.
[1] Externe Anwahl Summe der Analogsollwerte, der Puls- u.
Bussollwerte.
Umschaltung zwischen externem Sollwert
und Festsollwert erfolgt über einen Befehl
am Digitaleingang.
3-04 Sollwertfunktion
Option: Funktion:
[0] Addierend Die Summe der extern angewählten
*
Sollwerte und Festsollwerte wird gebildet.
[1] Externe Anwahl Summe der Analogsollwerte, der Puls- u.
Bussollwerte.
Umschaltung zwischen externem Sollwert
und Festsollwert erfolgt über einen Befehl
am Digitaleingang.

3.5.2 3-1* Sollwerteinstellung

Er dient auch zur Wahl von Festsollwerten und die
Einstellung der Sollwertverarbeitung. An den
entsprechenden Digitaleingängen in Parametergruppe 5.1*
sind Festsollwert Bit 0, 1 oder 2 ([16], [17] oder [18]) zu wählen.
Programmierhandbuch für VLT
Funktion:
Eingabe des minimalen Sollwerts.
Der minimale Sollwert bestimmt
den Mindestwert der Summe aller
Sollwerte. Minimaler Sollwert und
Sollwerteinheit entsprechen der
Konfiguration in 1-00 Regelver-
fahren und 20-12 Soll-/
Istwerteinheit.
HINWEIS
Dieser Parameter wird nur bei
Drehzahlsteuerung verwendet.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

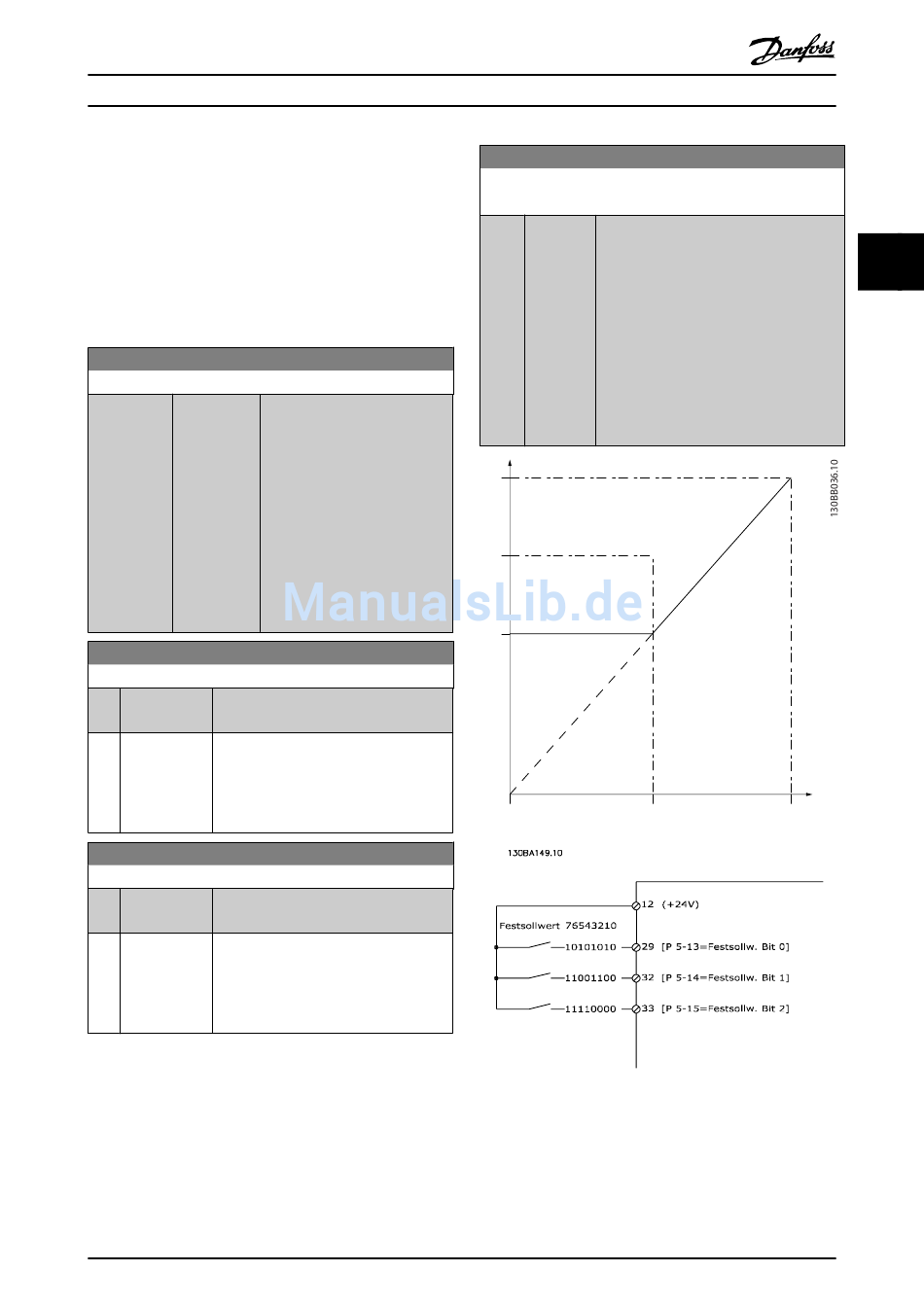

3-10 Festsollwert
Array [8]
Range: Funktion:
0.00 [-100.00 - Mit diesem Parameter können mittels Array-
% 100.00 %] Programmierung acht (0 - 7) verschiedene
*
Festsollwerte programmiert werden. Der
Festsollwert wird als Prozentsatz des max.
Sollwerts Ref
Sollwert, mit Rückführung siehe 20-14 Max.
Sollwert/Istwert). Um die Festsollwerte über
Digitaleingänge anzuwählen, müssen Sie an
den entsprechenden Digitaleingängen in
Parametergruppe 5-1* Digitaleingänge
Festsollwert Bit 0, 1 oder 2 ([16], [17] oder
[18]) wählen.
P3-03
P3-02
0 50
angegeben (3-03 Max.
MAX
P3-10
100%
51
3 3
