iC2-Micro-Frequenzumrichter
Anwendungshandbuch
3 Benutzerschnittstellen und Konfiguration
3.1 Übersicht Benutzerschnittstellen
Verwenden Sie zur Interaktion mit dem iC2-Micro-Frequenzumrichter entweder die Bedieneinheit als direkte Schnittstelle oder My-
Drive Insight, ein PC-Tool für eine umfassendere Interaktion mit dem Frequenzumrichter.
Der iC2-Micro-Frequenzumrichter verfügt über eine Bedieneinheit mit Display, Steuertasten und Statusanzeigen. Mit MyDrive In-
sight ist der Fernzugriff auf den Frequenzumrichter möglich.
3.2 Bedieneinheit
Dieses Kapitel bietet einen Überblick über die verschiedenen Bedieneinheiten, die zugehörigen Steuerelemente, wichtigen Merk-
male und Funktionen sowie eine Kurzanleitung zur Verwendung der Bedieneinheit.
3.2.1 Control Panel and Control Panel 2.0 OP2
The drive has 2 types of control panels as follows:
•
Control Panel: It is inbuilt and by default delivered with the drive. The control panel keys and indicators are described in
Control Panel Keys and
Indicators.
•
Control Panel 2.0 OP2: An optional (accessory) control panel which provides better user experience. This type of control panel
enables to easily set up the drive via parameters, monitor drive status, and visualization of event notifications.
A more detailed overview of Control Panel 2.0 OP2 is as follows:
•
2.03" monochromatic user interface.
•
Visual LEDs to identify drive status.
•
Controls the drive and easily switch between local and remote operations.
•
Multilingual display which contributes to show parameters, selections, and status more clearly.
•
Parameter display supports alphanumeric, special characters, integers, floating points, choice lists, and commands to configure
application data.
•
Parameter settings of the drive can be copied to other drives for easy commissioning.
•
Installation on a cabinet door using a mounting kit option.
Control Panel 2.0 OP2 is not available currently.
3.2.2 Control Panel Keys and Indicators
15
1
2
3
4
5

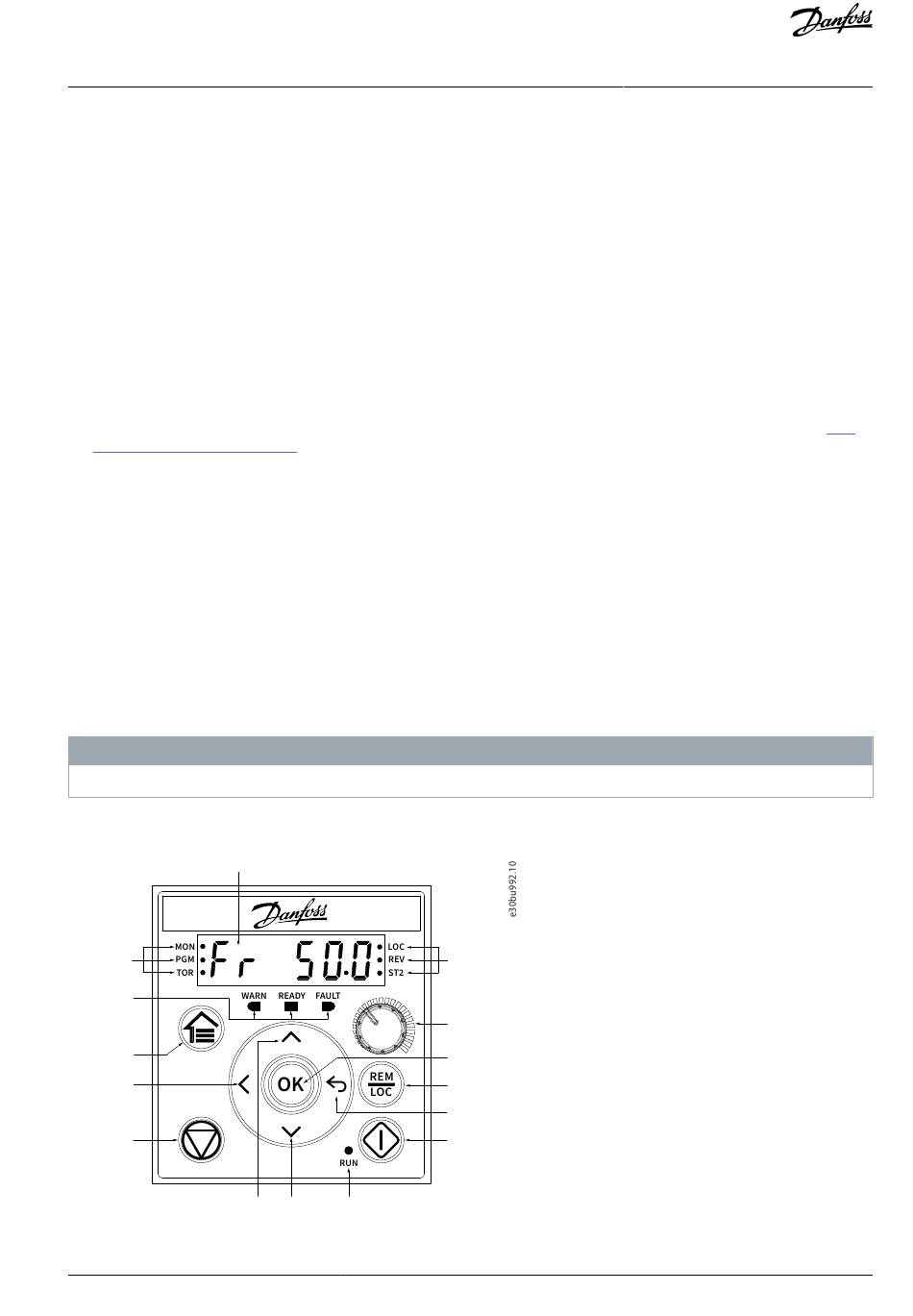

Illustration 1: Control Panel
Danfoss A/S © 2022.06
N O T I C E
6
7
8
14
13
12
11
10
9
Benutzerschnittstellen und
Konfiguration
AB413939445838de-000101 / 130R1254 | 11
