VLT® AutomationDrive FC 302
Bedienungsanleitung

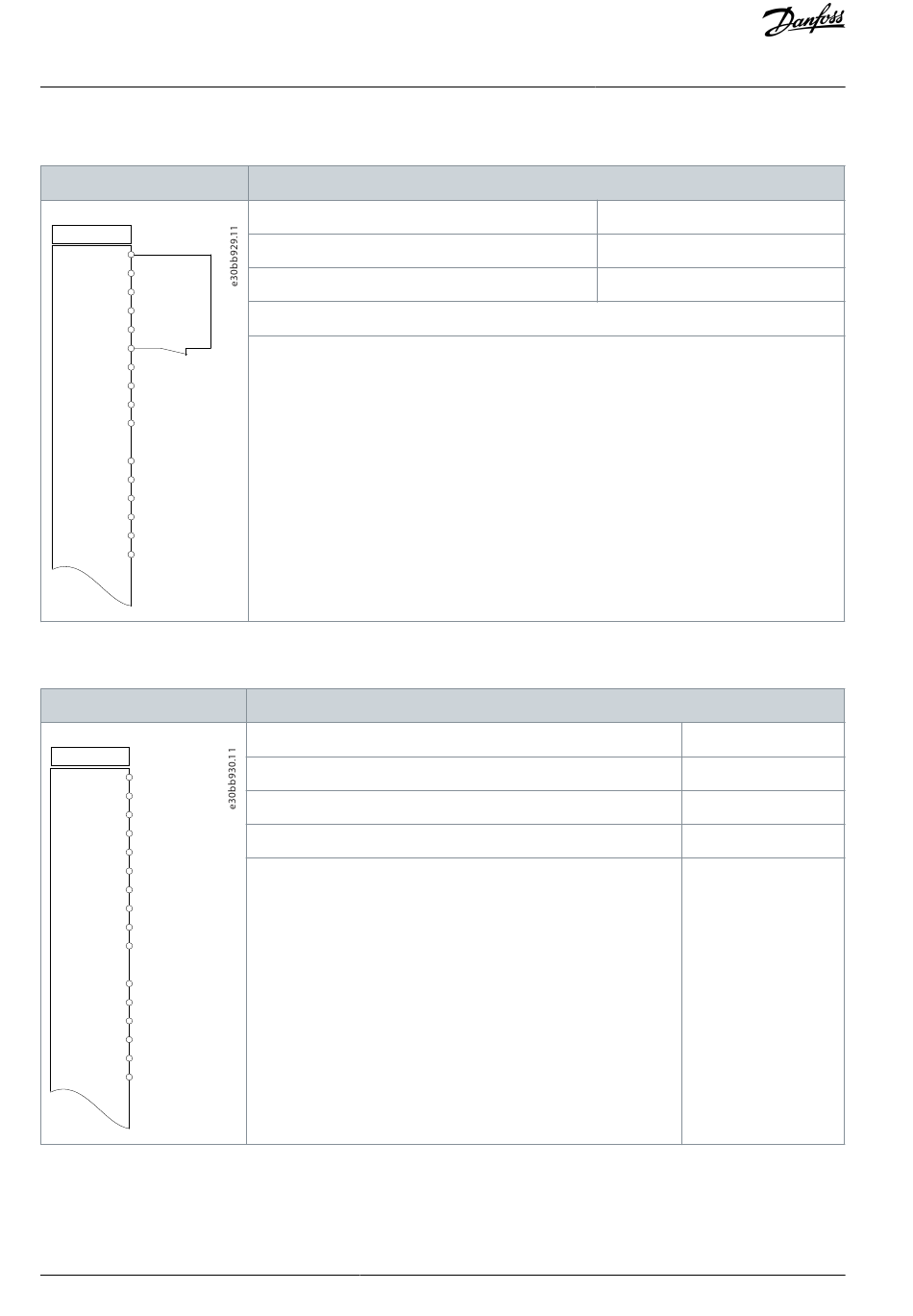

7.1.2 Anschlusskonfiguration für eine automatische Motoranpassung (AMA)
Tabelle 16: Anschlusskonfiguration für AMA mit angeschlossener Kl. 27
Drive
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
7.1.3 Anschlusskonfiguration für eine automatische Motoranpassung (AMA) ohne Kl. 27
Tabelle 17: AMA ohne angeschlossene Kl. 27
Drive
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
68 | Danfoss A/S © 2019.12
Parameter
Funktion
Parameter 1-29 Autom. Motoranpassung
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe 1-2* Motordaten entsprechend dem Motor-Typenschild einstellen.
Parameter
Funktion
Parameter 1-29 Autom. Motoranpassung
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:Sie müssen Parametergruppe 1-2* Motordat-
en entsprechend dem Motor einstellen.
Beispiele für
Anschlusskonfigurationen
Einstellung
[1] Komplette Anpassung
[2]* Motorfreilauf (inv.)
Einstellung
[1] Komplette Anpassung
[0] Ohne Funktion
AQ275652476278de-000101 / 130R0709
