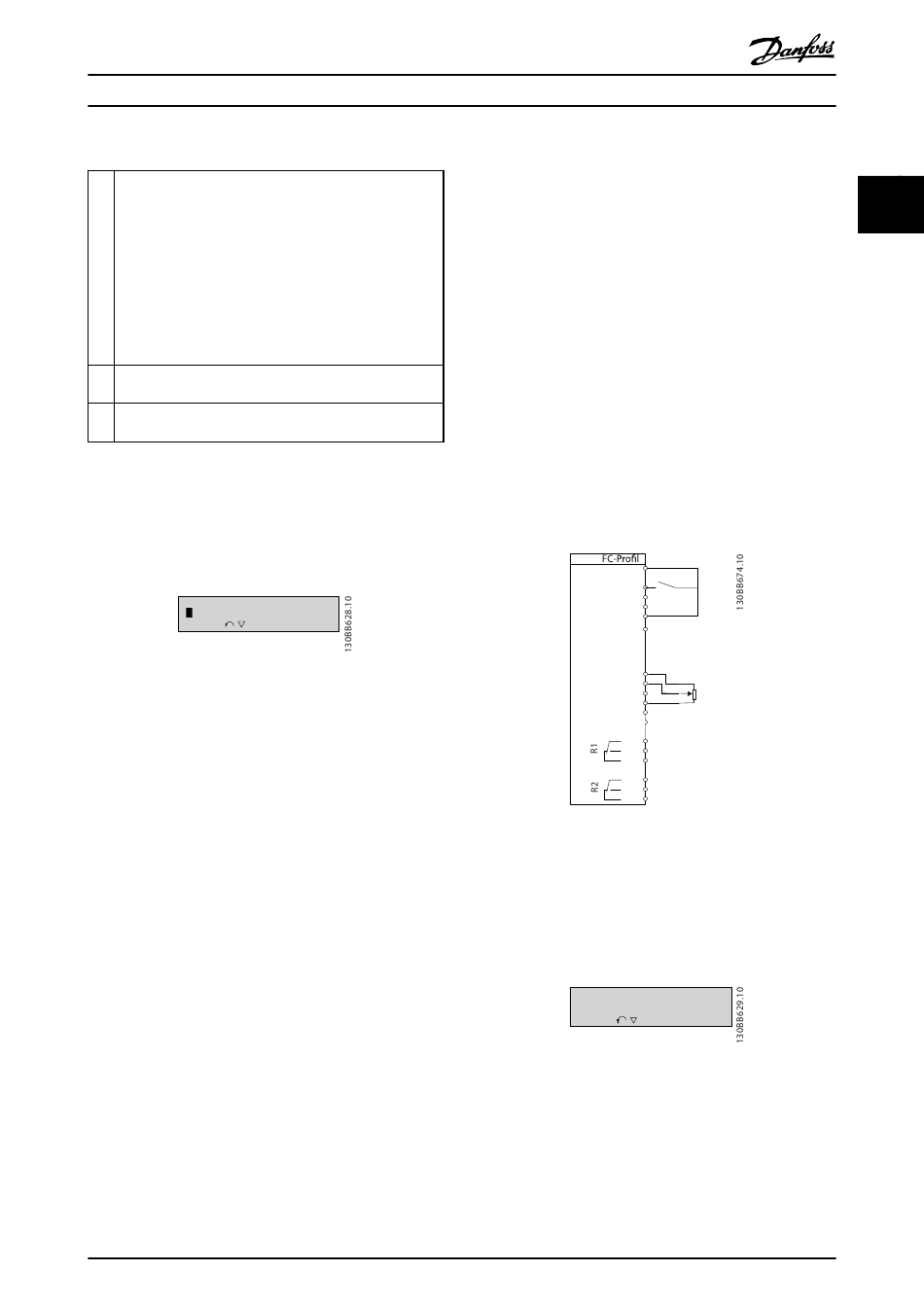

Programmieren
D. Bedientasten mit Kontroll-Anzeigen (LEDs)
13
[Hand on]: Startet den Motor und ermöglicht die Steuerung
des Frequenzumrichter über das LCP.
HINWEIS
Die Werkseinstellung von Klemme 27 Digitaleingang
(5-12 Klemme 27 Digitaleingang) ist Motorfreilauf
invers. Dies bedeutet, dass der Motor durch Drücken
auf [Hand on] nicht gestartet wird, wenn an Klemme
27 nicht 24 V anliegen. Schließen Sie Klemme 12 an
Klemme 27 an.
14
[Off/Reset]: Hält den Motor an (Abschaltung). Im
Alarmmodus wird der Alarm quittiert.
15
[Auto on]: Der Frequenzumrichter wird entweder über die
Steuerklemmen oder die serielle Schnittstelle gesteuert.
Tabelle 2.3
Bei Netz-Ein
Beim ersten Einschalten wird der Bediener zur Auswahl der
bevorzugten Sprache aufgefordert. Dieser Bildschirm wird
bei allen folgenden Gerätestarts nicht mehr angezeigt; die
Sprache können Sie allerdings in 0-01 Sprache ändern.
Sprache wählen
[
0
] English
Satz 1
Abbildung 2.2
2.3 Menüs
2.3.1 Status
Bei Auswahl des Menüs [Status] stehen Ihnen die
folgenden Optionen zur Verfügung:
•
Motorfrequenz (Hz), 16-13 Frequenz;
•
Motorstrom (A), 16-14 Motorstrom;
•
Motordrehzahlsollwert in Prozent (%),
16-02 Sollwert %,
•
Istwert, 16-52 Istwert [Einheit];
•
Motorleistung (kW) (wenn 0-03 Ländereinstel-
lungen auf [1] International eingestellt ist),
16-10 Leistung [kW] für kW, 16-11 Leistung [PS] für
HP (nur in Nordamerika);
•
Benutzerdefinierte Anzeige 16-09 Benutzerdefi-
nierte Anzeige;
2.3.2 Quick-Menü
Mit dem Inbetriebnahme-Menü programmieren Sie die
gebräuchlichsten VLT HVAC Basic Drive-Funktionen. Das
Quick-Menü umfasst:
®
VLT
HVAC Basic Drive Programmierungshandbuch
®
MG18B203 - VLT
ist eine eingetragene Marke von Danfoss.
•
Assistent für Anwendungen mit Regelung ohne
Rückführung
•
Assistent für PI-Einstellungen (Regelung mit
Rückführung)
•
Motoreinstellung
•
Liste geänderter Parameter
2.3.3 Der Inbetriebnahmeassistent des
FC101 für Anwendungen mit
Regelung ohne Rückführung
Das integrierte Assistenten-Menü führt den Installateur
übersichtlich und strukturiert durch die Schritte zur
Inbetriebnahme des Frequenzumrichters, um eine
Anwendung mit Regelung ohne Rückführung auszuführen.
Eine Anwendung mit Regelung ohne Rückführung ist eine
Anwendung mit Startsignal, analogem Sollwert (Spannung
oder Strom) und optionalen Relaissignalen (es wird jedoch
kein Istwertsignal vom Prozess angelegt).
12
+24 V
DIG EIN
18
19
DIG EIN
20
COM DIG EIN
27
DIG EIN
29
DIG EIN
+10 V
50
A EIN
53
A EIN
54
COM
55
42
A AUS / D AUS
45
A AUS / D AUS
01
02
03
04
05
06
Abbildung 2.3
Der Assistent wird zunächst nach dem Netz-Ein angezeigt,
bis Sie Parameter ändern. Sie können den Assistent
jederzeit über das Quick-Menü aufrufen. Drücken Sie [OK],
um den Assistenten zu starten. Drücken Sie [Back], kehrt
der FC101 zur Statusanzeige zurück.
Assistent mit [OK] starten
Mit [Back] übergehen
Satz 1
Abbildung 2.4
Start
+
Sollwert
-
0-10 V
13
2
2
