EMV-gemäße elektrische Installation
Allgemeine Hinweise für eine EMV-gemäße
elektrische Installation:
- Nur abgeschirmte Motorkabel und abgeschirmte
Steuerkabel verwenden.
- Abschirmung beidseitig erden.
- Installation mit verdrillten Abschirmungsenden
(Pigtails) vermeiden, da diese die Abschirmung
bei hohen Frequenzen beeinträchtigen. Statt
dessen Kabelschellen verwenden.
52
AKD 2800
- Auf einwandfreien elektrischen Kontakt von der
Montageplatte über die Montageschrauben zum
Metallgehäuse des Frequenzumrichters achten.
- Zahnscheiben und galvanisch leitfähige
Montageplatten verwenden.
- In Schaltschränken keine nicht abgeschirmten
Motorkabel verwenden.

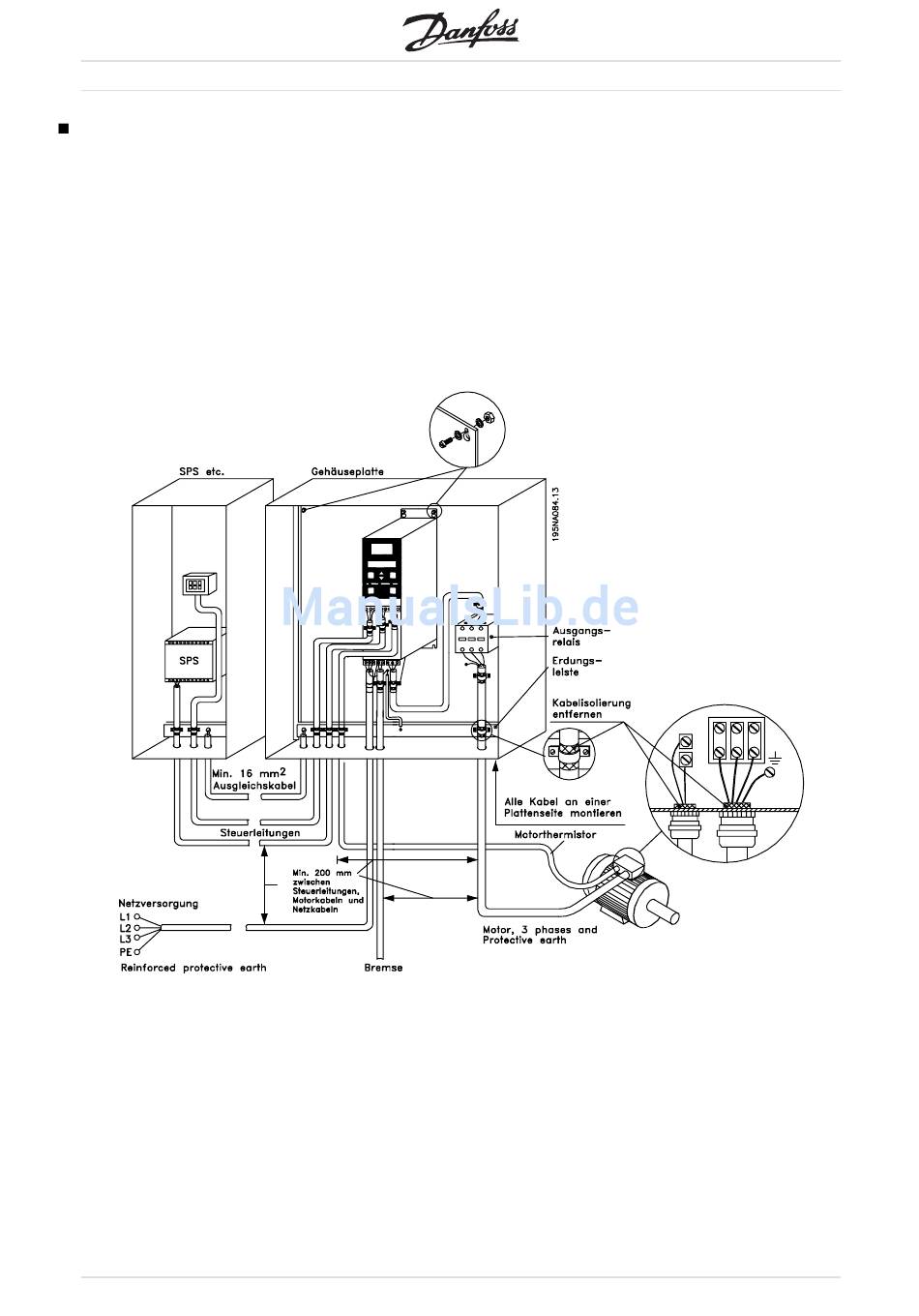

Die Zeichnung unten zeigt eine EMV-gemäße
elektrische Installation, bei der der Frequenzumrichter
in einen Schaltschrank montiert und an eine
SPS angeschlossen ist.
MG.28.H2.03 -
