EMV-gemäße elektrische Installation
Allgemeine Hinweise für eine EMV-gemäße elek-
trische Installation:
- Nur abgeschirmte Motorkabel und abgeschirmte
Steuerkabel verwenden.
- Abschirmung beidseitig erden.
- Installation mit verdrillten Abschirmungsenden
(Pigtails) vermeiden, da diese die Abschirmung
bei hohen Frequenzen beeinträchtigen. Statt
dessen Kabelschellen verwenden.
MG.28.A5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT
Serie 2800
-
Auf einwandfreien elektrischen Kontakt von der
Montageplatte über die Montageschrauben zum
Metallgehäuse des Frequenzumrichters achten.
-
Zahnscheiben und galvanisch leitfähige Montage-
platten verwenden.
-
In Schaltschränken keine nicht abgeschirmten
Motorkabel verwenden.

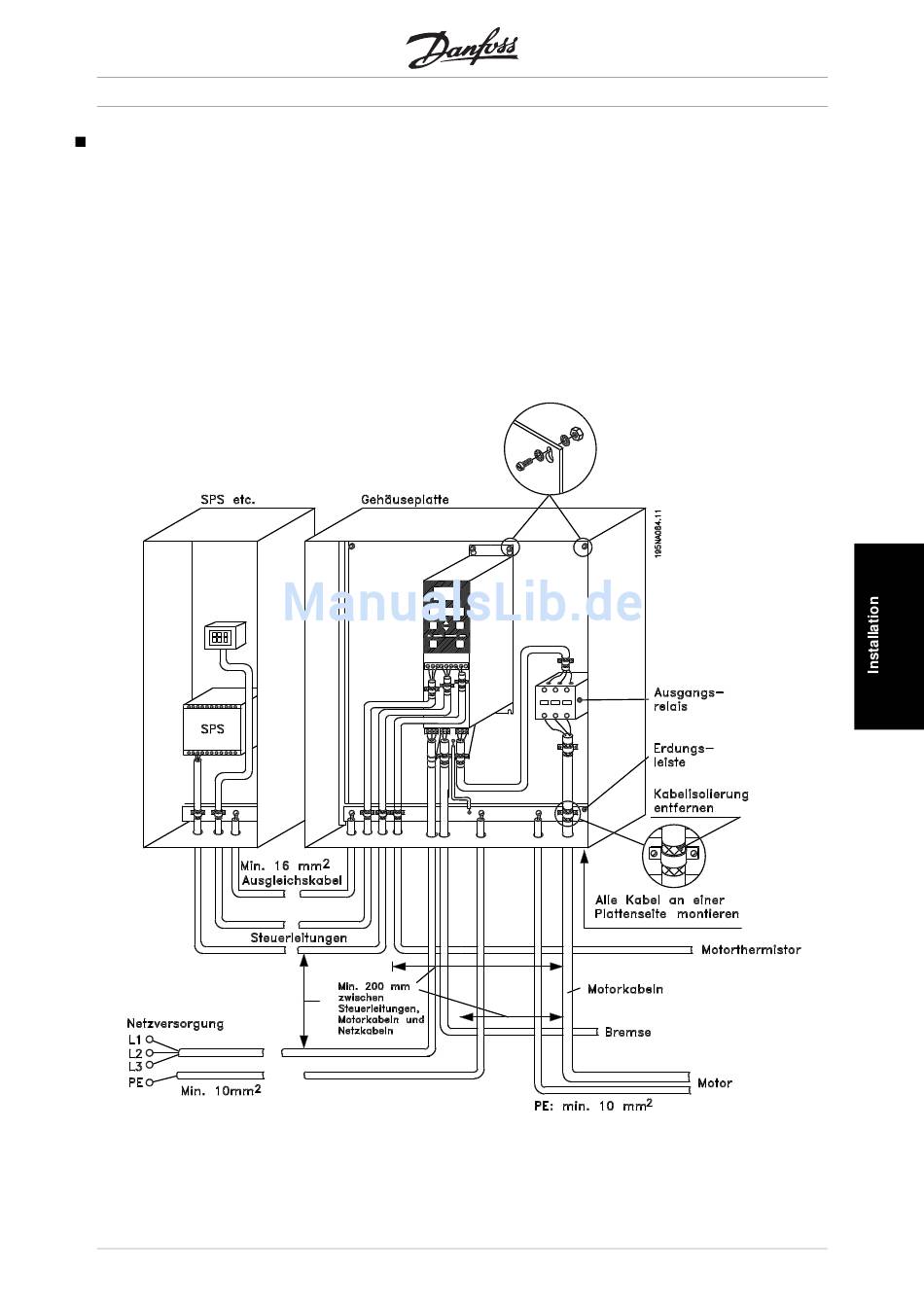

Die Zeichnung unten zeigt eine EMV-gemäße elek-
trische Installation, bei der der Frequenzumrichter in
einen Schaltschrank montiert und an eine SPS
angeschlossen ist.
57
