3 Mechanische Installation
3.1 Auspacken
3.1.1 Mitgelieferte Teile
Verpackungsinhalt:
•
Montagezubehör, nur bei Bestellung des Installationskastens mitgeliefert Das Montagezubehör besteht aus:
-
2 Kabelschellen
-
Halterung für Motor-/Lastkabel
-
Erhöhungskonsole für Kabelschelle
-
4-mm-Schraube, 20 mm
-
3,5-mm-Gewindeschneidschraube, 8 mm
•
Bedienungsanleitung.
•
Frequenzumrichter.
Abhängig von den eingebauten Optionen enthält der Installationskasten einen oder zwei Beutel mit Montagezubehör und ein oder
mehrere Handbücher bzw. Anleitungen.
•
Stellen Sie sicher, dass die gelieferten Teile und die Angaben auf dem Typenschild mit der Auftragsbestätigung übereinstim-
men.
•
Überprüfen Sie die Verpackung und den Frequenzumrichter auf Schäden, die durch unsachgemäße Handhabung während des
Transports verursacht wurden. Machen Sie Beanstandungen direkt beim Spediteur geltend. Bewahren Sie beschädigte Teile zur
Klärung auf.
Decentral Drive
VLT®
www.danfoss.com
1
T/C: FCD302P1K5T4W66H1X1XMFCFXXXXA0BXXXXXXDX
2
P/N: 131Z5118
S/N: 000000G000
4
1.5kW(400V) / 2.0HP(460V)
5
IN: 3x380-480V 50/60Hz, 3.7/3.1A
6
OUT: 3x0-Vin 0-590Hz, 4.1/3.4A
7
IP66 Enclosure Tamb. 40 ˚C/104 ˚F
9

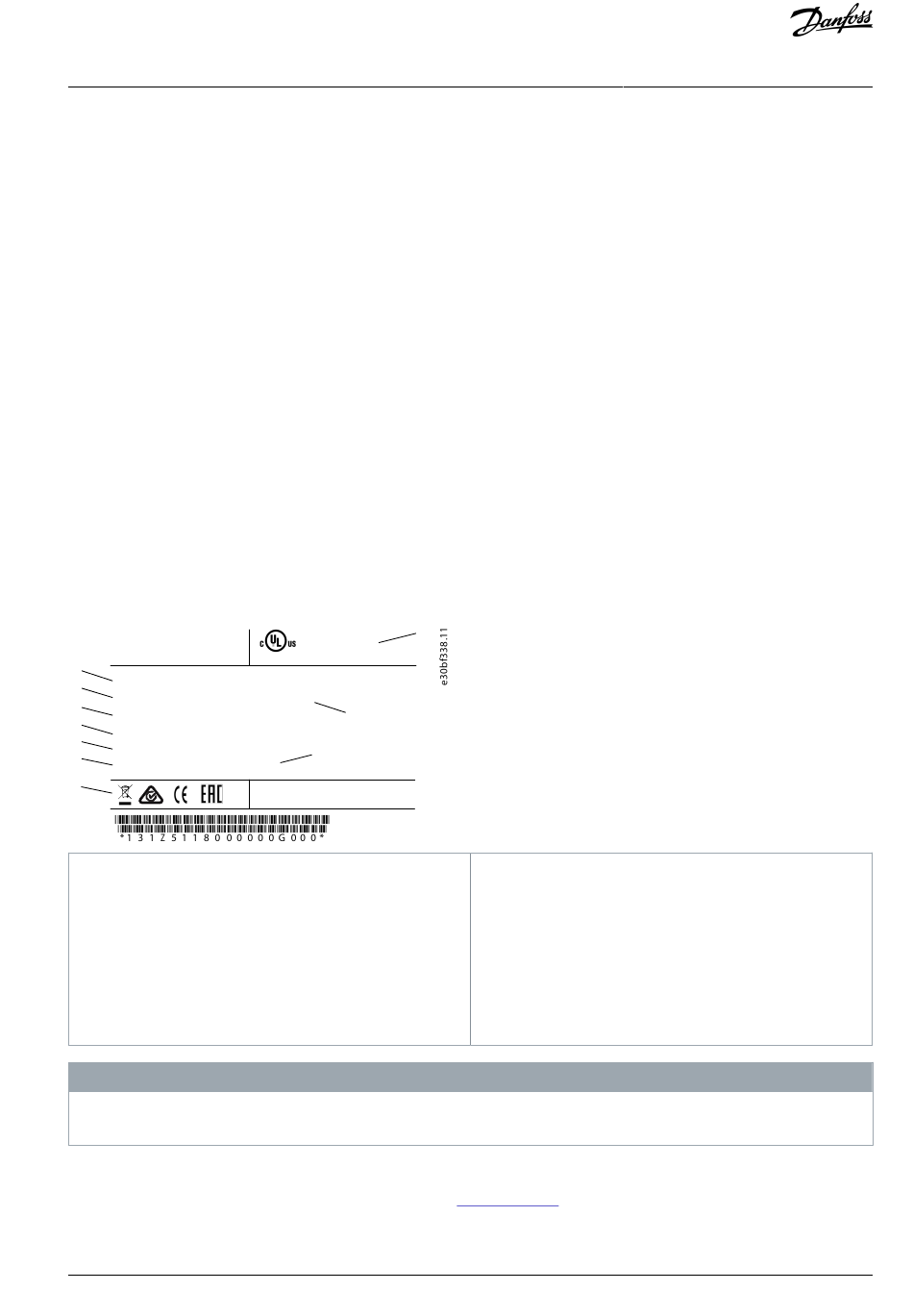

1
Typencode
2
Bestellnummer
3
Seriennummer
4
Nennleistung
5
Eingangsspannung, Frequenz und Strom (bei niedri-
gen/hohen Spannungen)
GARANTIEVERLUST
Das Typenschild darf nicht vom Umrichter entfernt werden.
3.1.2 Lagerung
Stellen Sie sicher, dass die Lagerbedingungen erfüllt sind, siehe
Danfoss A/S ©
10
Enclosure rating:
Type 4X Indoor Use Only
LISTED E134261 76X1 IND. CONT. EQ.
3
8
Danfoss A/S
6430 Nordborg
Denmark
MADE IN DENMARK
H I N W E I S
6
Ausgangsspannung, Frequenz und Strom (bei nie-
drigen/hohen Spannungen)
7
Baugröße und Schutzart
8
Maximale Umgebungstemperatur
9
Zertifizierungen
10
Schutzart
7.4.1
Umgebung.
Mechanische Installation
AQ267036816112de-000101 / 130R0208 | 13
