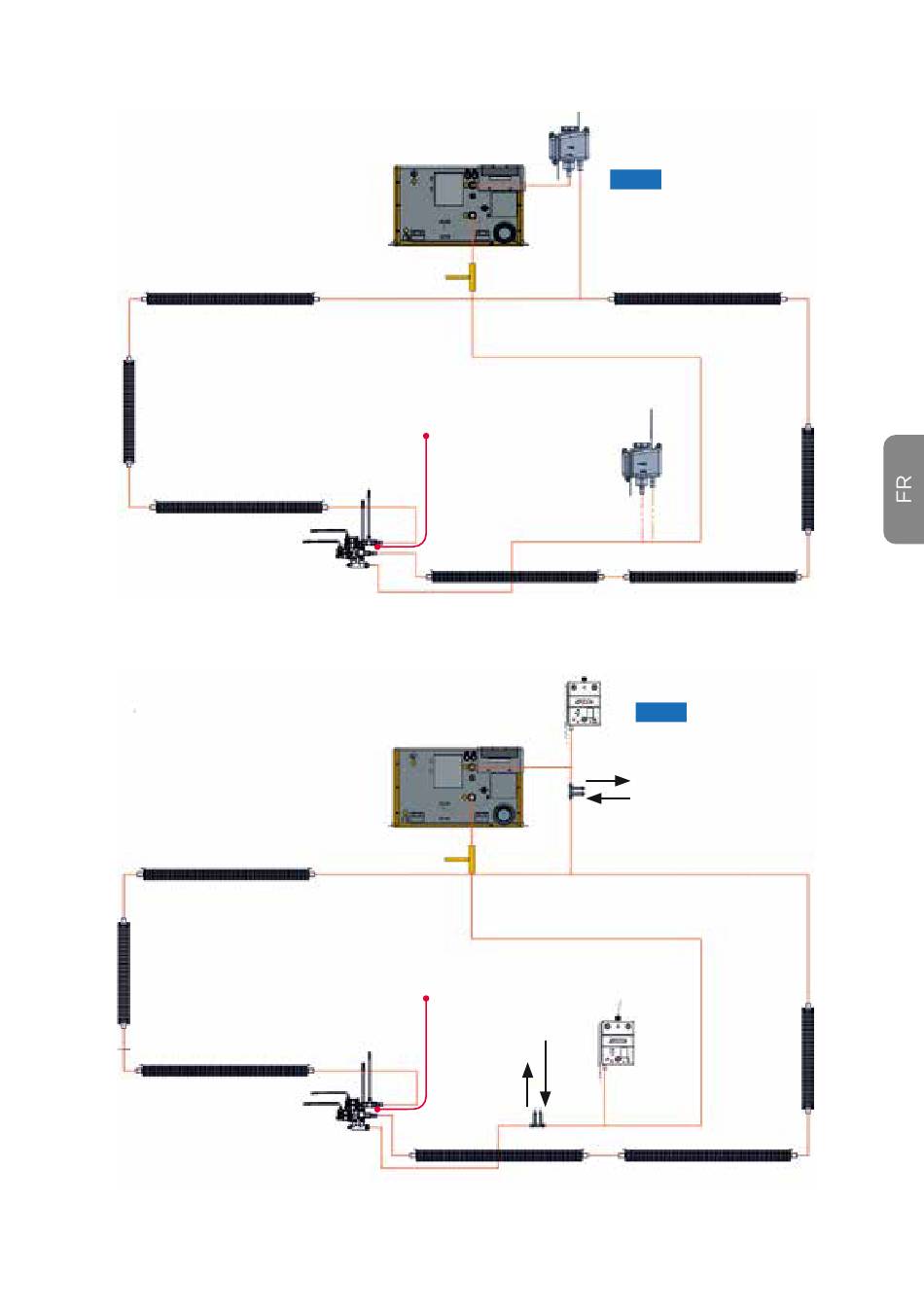

5.8 Emplacements alternatifs des réservoirs d'expansion, système à 2 zones
2 zones
Évacuation à travers le plancher
Pompes de circulation
fig. 13. Système à 2 zones avec écoulement par le réservoir d'expansion
2 zones
Évacuation à travers le plancher
Pompes de circulation
fig. 14. Système à 2 zones avec une colonne montante vers le réservoir d'expansion
Clapets anti-retour
Zone 1
Clapets anti-retour
Zone 1
Placement alternatif des
réservoirs d'expansion
Zone 2
Placement alternatif des
réservoirs d'expansion
Entrée de glycol
Sortie
d'air
Zone 2
Placement alternatif des
réservoirs d'expansion
OBS!
AVIS
Pas pour 3030 Plus
Placement alternatif des
réservoirs d'expansion
OBS!
AVIS
Pas pour 3030 Plus
Sortie d'air
Entrée de glycol
99
