5.12 Installation av säkerhets-/avtappningsventil
Endast originalventiler från Alde får användas. Säkerhets-/avtappningsventilen monteras på slangen
för ingående färskvatten (fig. 17).
VIKTIGT
Säkerhets-/avtappningsventilen får inte installeras högre än slanganslutningen på värmepannan.
1. Borra ett Ø 16 mm hål i golvet för säkerhets-/avtappningsventilens dränering. Skruva därefter fast
säkerhets-/avtappningsventilen i golvet.
2. Montera en färskvattenslang mellan säkerhets-/avtappningsventilen och slanganslutningen på
värmepannan (fig. 15/16, punkt 4).
3. Anslut säkerhets-/avtappningsventilen till fordonets färskvattensystem.
4. Montera en backventil, art. nr. 3079100 (fig. 17) på färskvattenslangen mellan säkerhets-/avtapp-
ningsventilen och färskvattenpumpen.
5. För 3030: Montera slangen på luftningsventilens slangstos på utgående varmvatten
(fig. 15, punkt 6). Dra ut slangen genom golvet. Kapa slangen i 30° vinkel från färdriktningen (se
fig. 9, sid. 13). Slangen får inte blockeras.
6. För 3030 Plus: Borra ett Ø 16 mm hål i golvet för säkerhets-/avtappningsventilens dränering.
Skruva därefter fast säkerhets-/avtappningsventilen i golvet. Detta skall göras bredvid säkerhets-/
avtappningsventilen för kallvatten.
7. För 3030 Plus: Montera varmvattenslangen på utgående varmvatten (fig. 16, punkt 5).
8. För 3030 Plus: Anslut säkerhets-/avtappningsventilen till varmvattenslangen.
9. För 3030 Plus: Montera slangen på luftningsventilens slangstos (fig. 16, punkt 6). Dra ut slangen
genom golvet. Kapa slangen i 30° vinkel från färdriktningen (se fig. 9, sid. 13). Slangen får inte
blockeras.
Alde Compact 3030
Utgående varmvatten
Ingående färskvatten
Alde Compact 3030 Plus
Ingående färskvatten
Utgående varmvatten

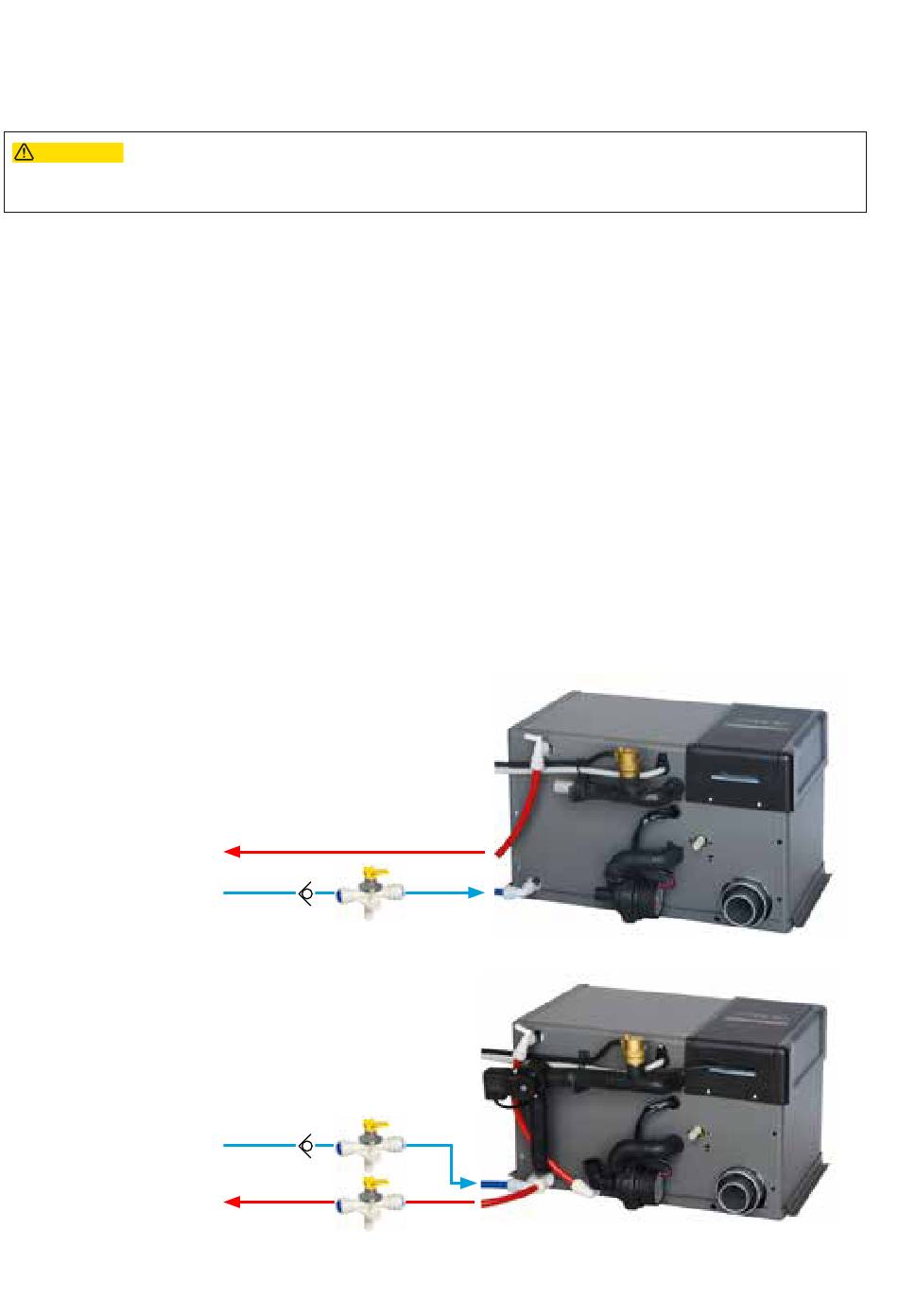

Fig. 17. Placering av backventil och säkerhets/avtappningsventil.
