8. Collegamento cavi
Collegare le diverse zone e schede opzione secondo le seguenti istruzioni. Se AC (opzionale) è collega-
to al connettore rosso del pannello di controllo Alde, è necessario lo splitter (Art. No. 36120-01), nonché
adattatore (Art. No. 39050-00175) .Solo 1 AC può essere collegato al sistema di riscaldamento Alde.
AVVISO
Non bloccare o collegare cavi da 12 V o del sensore insieme a cavi da 230 V. I cavi non devono essere
posizionati uno vicino all'altro. Se i cavi sono raggruppati insieme, aumenta il rischio di malfunzionamento.
Per evitare malfunzionamenti, utilizzare solo cavi Alde originali.
Pompa 1 zona

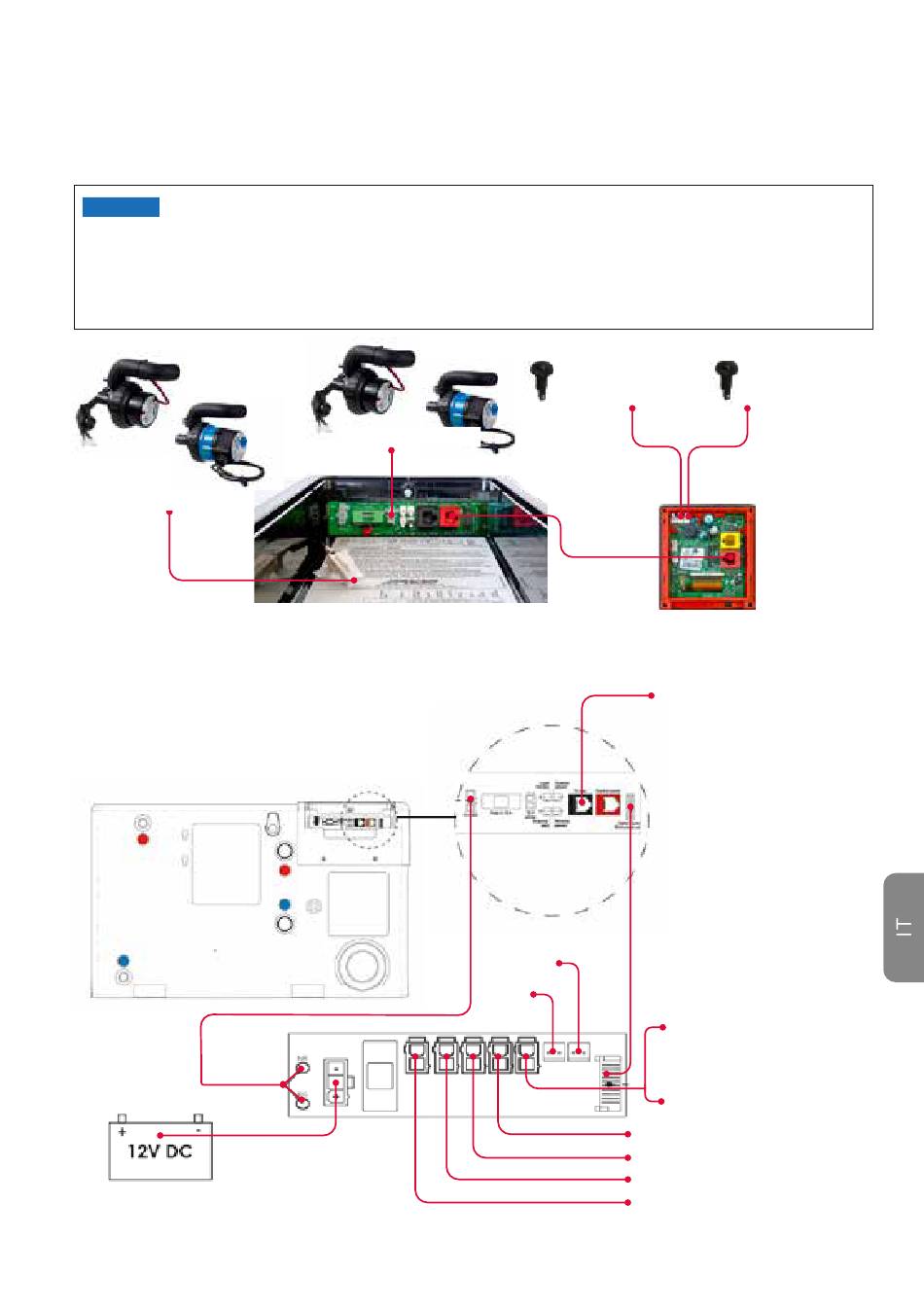

Fig. 20, Collegamenti dei cavi nel portello di servizio
8.1 Scheda opzionale
I prodotti selezionati (*) sono opzionali.
OUT 12V DC
COLLEGATO
AL RISCALDA-
TORE
Fig. 21, Scheda opzionale di collegamento (art. n.
Pompa 2 zone
Scheda opzionale per Alde Compact 3030/3030 Plus
FUSIBILE
3,15 A
Sensore 1 zone
3010238
Pannello di controllo
3030112
Scheda elettronica delle
caldaie Alde Compact
3030/3030 Plus
Gas level sensor
Eis Ex
JP4: Flow pump della Alde/ Valvola a 3 vie
JP3: Engine Pre heat Pump
JP2: Zona A 1, Booster ventola
JP1: Pompa riscaldamento a pavimento
3020023)
Sensore 2 zone
3010238
* Truma AC o iNet si collega
al TIN-busport
* Il climatizzatore automatico
funziona con:
- Truma Aventa Comfort
- Truma Aventa Eco
- Truma Saphir Compact RC
- Truma Saphir Compact
(serie >23091001)
Saphir Compactnecessita di un
adattatore Truma 39050-00175
JP5: Nella zona 1,
Segnale 12 V per l'indicazione
del gas ev (R122)
JP5: Zona A 2, Booster ventola
