AVVISO
Le disposizioni nazionali in vigore sono rispettate al momento dell'installazione del sistema GPL.
Prima di utilizzare il GPL, devono essere effettuati i controlli di installazione, vedere la sezione
12. Controllo dell'installazione.
5.13 Collegamento GPL
Rimuovere il tappo di protezione dal tubo del gas sulla caldaia
(Fig. 18).
L'installazione GPL alla caldaia viene effettuata con tubi in
rame o acciaio di Ø 8 mm e collegata al collegamento GPL
della caldaia con accoppiamento di bloccaggio. Quando
si installano le tubazioni, tenere presente che tutti i giunti/
collegamenti devono essere facilmente accessibili e che la
caldaia possa essere smontata per la manutenzione.
• Il collegamento GPL alla caldaia deve avere un rubinetto di
arresto separato facilmente accessibile.
• La caldaia deve essere collegata alla bombola di GPL con
una valvola di riduzione omologata con una pressione di 30 mbar.
Per una maggiore sicurezza, si raccomanda di installare il tester di perdite della Alde, tipo 4071, il più
vicino possibile alla valvola di riduzione.
6. Installazione del Pannello di controllo 3030112
Il pannello di controllo 3030112 (rosso) è destinato alle caldaie Alde Compact 3030/3030 Plus.
Il pannello di controllo deve essere posizionato ad un'altezza di almeno 1 metro dal pavimento,
ma non troppo in alto verso il soffitto.
Non dovrebbe neancheessere posizionato sulla parete esterna o vicino a oggetti alimentati a calore,
come lettori CD, frigoriferi e lampade, in quanto ciò potrebbe causare una temperatura errata.
Lo spazio dietro il pannello dovrebbe essere ben ventilato.
Se il termostato della stanza sul pannello è interessato, un sensore esterno deve essere collegato
al pannello.
1. Eseguire i fori per il pannello di controllo come in Fig. 19, punto 3. Collegare il Pannello di Con-
trollo alla caldaia come in Fig. 20, pagina 133.
2. Avvitare il pannello di controllo e premere la parte anteriore. Fissare il cablaggio in modo che
non si verifichino sollecitazioni nella morsettiera del pannello.
86 mm
1

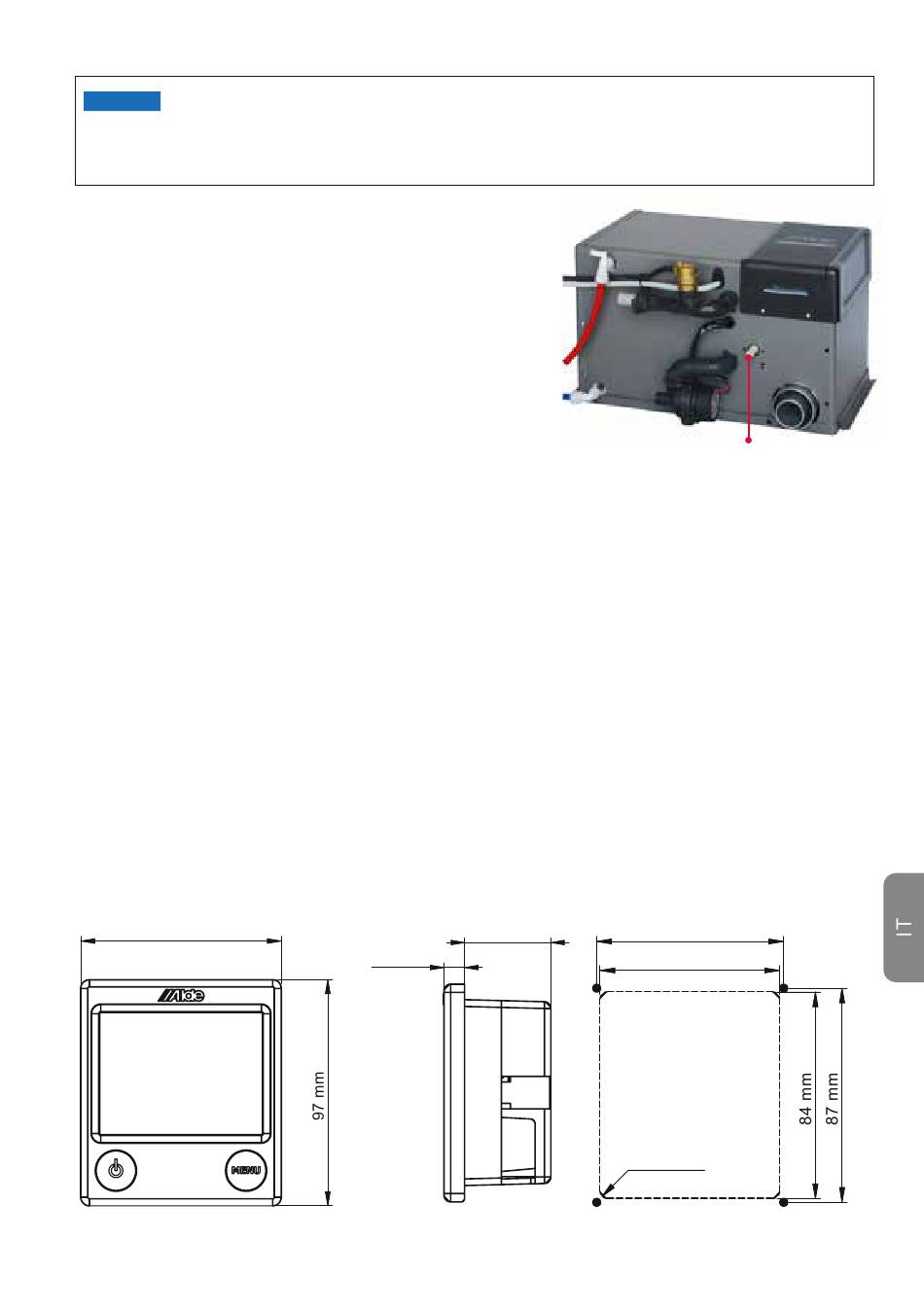

Fig. 19, Pannello di controllo dimensioni
38,5 mm
9 mm
2
Fig. 18, Collegamento GPL
76 mm
73 mm
R3(4x)
3
