5.7 Emplacements alternatifs des réservoirs d'expansion, système à 1 zone
1 zone
Évacuation à travers le plancher

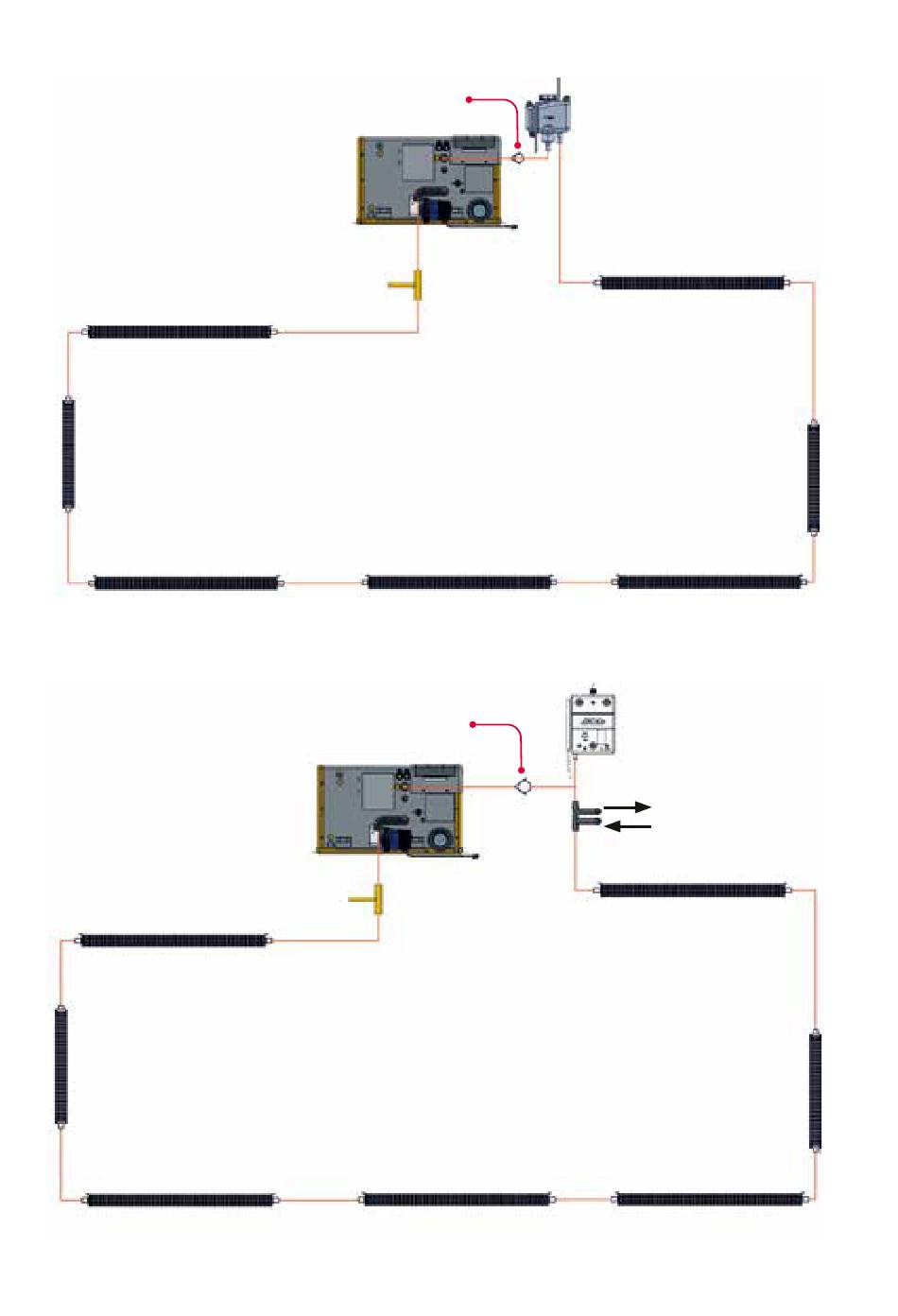

fig. 11. Système à 1 zone avec écoulement par le réservoir d'expansion
1 zone
Évacuation à travers le plancher
fig. 12. Système à 1 zone avec une colonne montante vers le réservoir d'expansion
98
Clapet anti-retour
Clapet anti-retour
Placement alternatif des
réservoirs d'expansion
Placement alternatif des
réservoirs d'expansion
Sortie d'air
Entrée de glycol
