10. Fyllning av värmesystemet
Värmesystemet ska vara fyllt med vätskeblandning bestående av destillerat vatten och glykol.
Använd helst färdigblandad glykol av hög kvalitet (med inhibitorer) avsedd för värmesystem av
aluminium. Vid användning av koncentrerad glykol ska blandningen bestå av 60% destillerat vatten,
eller vatten fritt från salter, och 40% glykol.
Om värmesystemet utsätts för lägre temperatur än -25 °C ska glykolhalten höjas, dock ej över 50%.
Glykolblandningen ska bytas vartannat år, då egenskaper som t.ex. korrosionsskydd försämras.
Om Alde Premium Antifreeze används kan bytesintervallet förlängas till max. 5 år vid normal drift.
Fyll med fördel på glykolsystemet med Aldes servicepump som både fyller på och luftar systemet.
Nivån ska ligga ca 1 cm över min-strecket vid kallt värmesystem. (Se fig. 23)
Vid 2 zoner ska båda zonerna luftas i systemet efter fyllning.
Fyll på ytterligare om glykolnivån sjunkit vid luftning. Vid nyfyllt värmesystem, lufta med jämna
mellanrum.
10.1 Luftning av värmesystemet
Vid påfyllning av glykolblandning i systemet kan luftfickor bildas, beroende på hur rörsystemet
installerats.
Ett tecken på luft i systemet är att det inte blir varmt i fordonet eller att rören endast blir varma någon
meter från värmepannan, trots att cirkulationspumpen är igång.

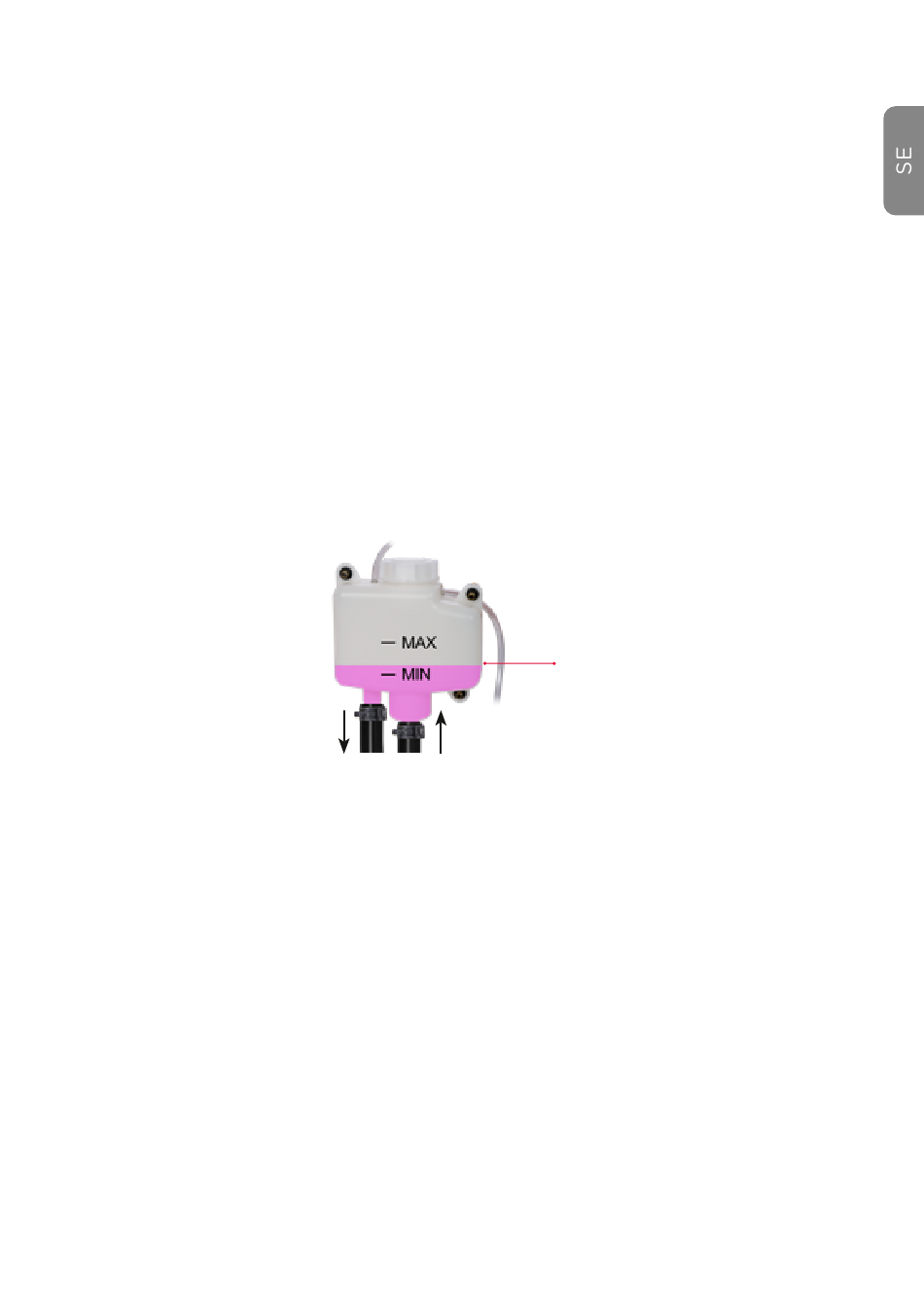

Fig. 23. Expansionskärl
Lufta så här:
1. Värmepannan ska vara avstängd
2. Om värmepannan är utrustad med luftskruv på utgående rörledning: öppna luftskruven och låt
den vara öppen tills vätska kommer ut. Gå sedan till punkt 4.
3. Om värmepannan är utrustad med automatisk luftare sker luftningen av värmepannan auto-
matiskt. Starta värmepannan och låt vätskan cirkulera i systemet tills det är luftat. Fyll på vätska
vid behov enligt punkt 5. Om detta ej hjälper, stäng av värmepannan och gå till punkt 4.
4. Öppna de övriga luftskruvarna i systemet en efter en. Låt luftskruvarna vara öppna tills
glykolblandning kommer ut från dem, stäng dem därefter.
5. Kontrollera vätskenivån i expansionskärlet. Fyll på om nivån sjunkit vid luftning. Vätskenivån
i expansionskärlet ska ligga 1 cm över Min-strecket (fig. 23) vid kallt värmesystem.
6. Starta värmepannan och låt den gå en stund. Känn efter om rör och konvektorer blir varma runt
om i fordonet. Om det är varmt är luftningen klar, annars gå vidare till punkt 7.
7. Sätt pumpen / pumparna (vid 2 zon-system), i hastighetsläge 5. Stäng av el och gas. Sätt upp
värmen till 30 °C och låt pannan gå i 5 minuter. Om golvvärme med separat pump är installerat,
glöm inte att även sätta på den pumpen i läge 5. Sätt sedan på golvvärmen i kontinuerlig drift.
Börja sedan om på punkt 1.
8. Glöm inte att sätta tillbaka pumpen till normalt hastighetsläge efter luftningen, oftast läge 2.
Vätskenivå vid kallt system
