Alde Compact 3030 Installationsanleitung Seite 73

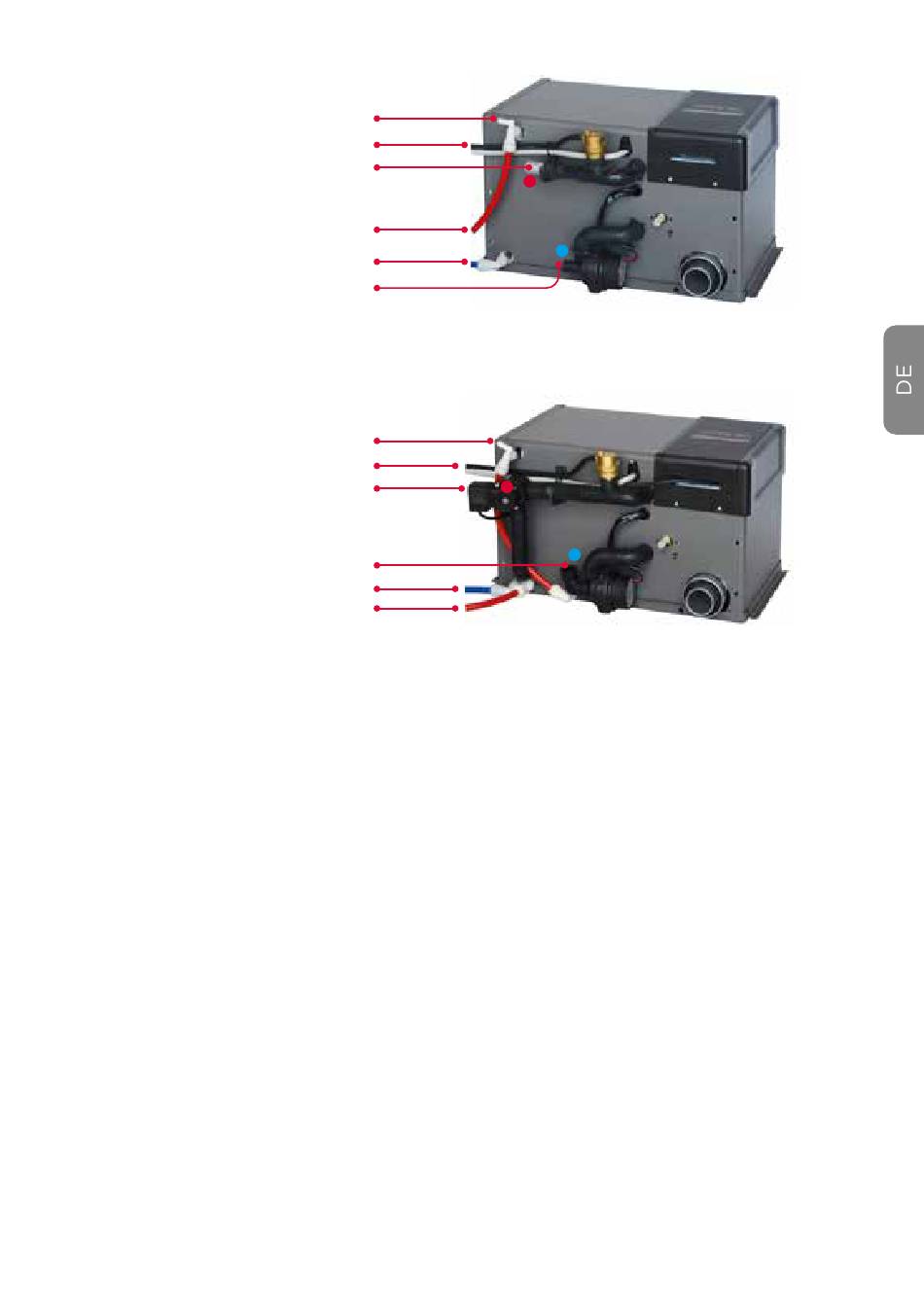

Abb. 15. Anschlüsse am Heizkessel Alde Compact 3030
Abb.16. Anschlüsse am Heizkessel Alde Compact 3030 Plus
5.11 Anschluss an das Frischwassersystem
Damit der eingebaute Warmwasserbereiter im Heizkessel funktioniert, muss er an das Frischwasser-
system des Fahrzeugs angeschlossen werden. Damit kein zu heißes Wasser in die Wasserhähne
gelangt, muss ein Mischventil, Art.-Nr. 3102003, montiert werden (Gültig nur für Alde Compact 3030
Plus). Zugeführtes Frischwasser ist blau dargestellt (Abb. 15/16, Punkt 4), abgehendes Warmwasser
rot (Abb. 15/16, Punkt 5).
• Am Warmwasserbereiter ist grundsätzlich ein Sicherheitsventil zu montieren, siehe Abschnitt
5.13, Einbau des Sicherheits-/Ablassventils. Wenn der Eingangsdruck zum Warmwasserbereiter
0,3 MPa (3 bar) überschreitet, muss ein Druckminderungsventil installiert werden. Das Druckmin-
derungsventil ist auf max. 0,3 MPa (3 bar) einzustellen und muss eine Kapazität von mindestens
5 l/min aufweisen.
• Außerdem ist zwischen der Wasserpumpe und dem Sicherheits-/Ablassventil ein Rückschlag-
ventil zu montieren, damit kein erwärmtes Wasser in den Wassertank zurückfließt,
siehe Abb. 22, Seite 18.
• 3030 Plus: Damit das Wasser aus dem System abgelassen werden kann und keine Frostschä-
den entstehen, ist auch an der abgehenden Warmwasserleitung ein Sicherheits-/Ablassventil
zu montieren.
Montieren Sie beide Sicherheits-/Ablassventile nebeneinander, damit beim Entleeren beide
geöffnet werden können.
• 3030 Plus: Um einen ausreichenden Warmwasserdruck sicherzustellen, ist eine Frischwasser-
pumpe zu installieren, die einem Gegendruck von 0,3 bar standhält und dabei eine Pumpenleis-
tung von 5 l/min liefert.
Weiteres Zubehör und lange Wasserleitungen können den Gegendruck im System erhöhen
und die Anforderungen an die Frischwasserpumpe erhöhen.
