8. Kabelanslutning
Anslut de olika zonerna samt optionkort enligt följande anvisningar. Om AC (tillval) kopplas till röd
kontakt på Alde Manöverpanel behövs splitter (art. nr. 36120-01), samt adapter (art. nr. 39050-00175).
Endast 1 st AC kan kopplas till Alde värmesystem.
NOTICE
OBS!
Klamra eller fäst inte 12 V- eller givarkablar tillsammans med 230 V-kablar. Kablarna bör inte
placeras nära varandra. Om kablarna är hopbuntade ökar risken för funktionsfel under drift.
För att undvika funktionsfel, använd endast originalkablar från Alde.
Pump zon 1

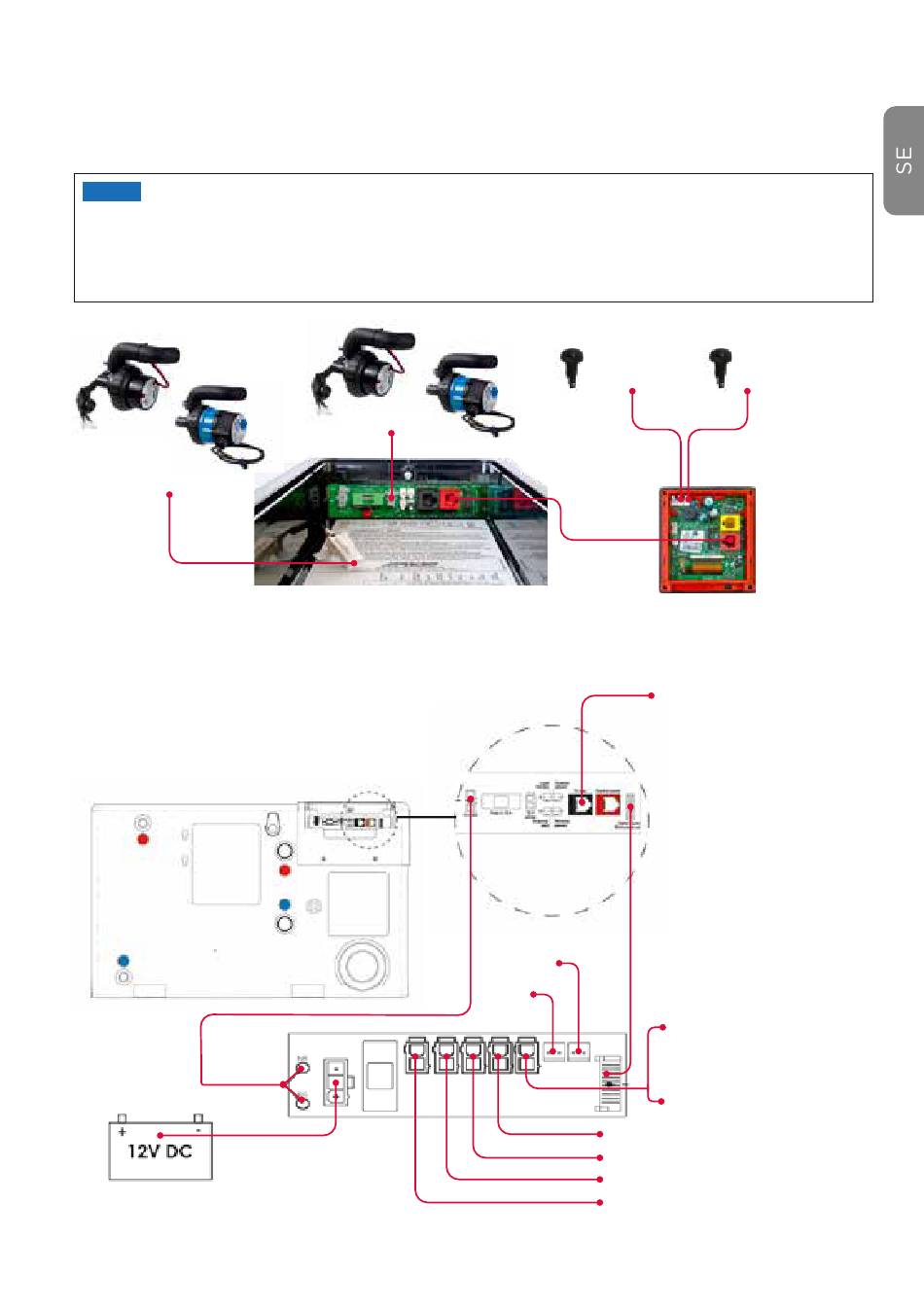

Fig. 20. Kabelanslutningar i servicelucka
8.1 Optionkort
Produkter markerade (*) är tillval.
OUT 12V DC
CONNECTED
TO HEATER
Fig. 21. Anslutning optionkort (art nr.
Pump zon 2
Optionkort till Alde Compact 3030/3030 Plus
FUSE
3,15 A
3020023)
Givare zon 1
3010238
Kretskort på värmepannan
Alde Compact 3030/3030
Plus
Gas level
sensor
Eis Ex
JP4: Alde Flow pump/3-vägsventil
JP3: Engine Pre heat Pump
JP2: Vid 1 Zon, Boosterfläkt
JP1: Pump golvvärme
Givare zon 2
3010238
Manöverpanel
3030112
*Truma AC el. iNet
ansluts till TIN-busporten
*Klimatautomatiken
fungerar med:
- Truma Aventa Comfort
- Truma Aventa Eco
- Truma Saphir Compact
RC
- Truma Saphir Compact
(serier >23091001)
Saphir Compact behöver en
Truma adapter 39050-00175
JP5: Vid 1 Zon,
12 V Signal för indikation
på ev gas (R122)
JP5: Vid 2 Zon, Boosterfläkt
