5.4. Montaggio della canna fumaria a tetto
La caldaia deve essere installata insieme alla canna fumaria originale della Alde, non montare mai
la canna fumaria a parete sul pavimento o sul tetto. La canna fumaria non deve essere bloccata.
Quando si sceglie la posizione, tenere presente che la canna fumaria dovrebbe sempre ricevere una
ventilazione sufficiente dei gas di scarico.
• La canna fumaria a parete deve essere installata su una superficie il più piatta possibile e in modo
che l'aria possa circolare liberamente lungo la canna fumaria.

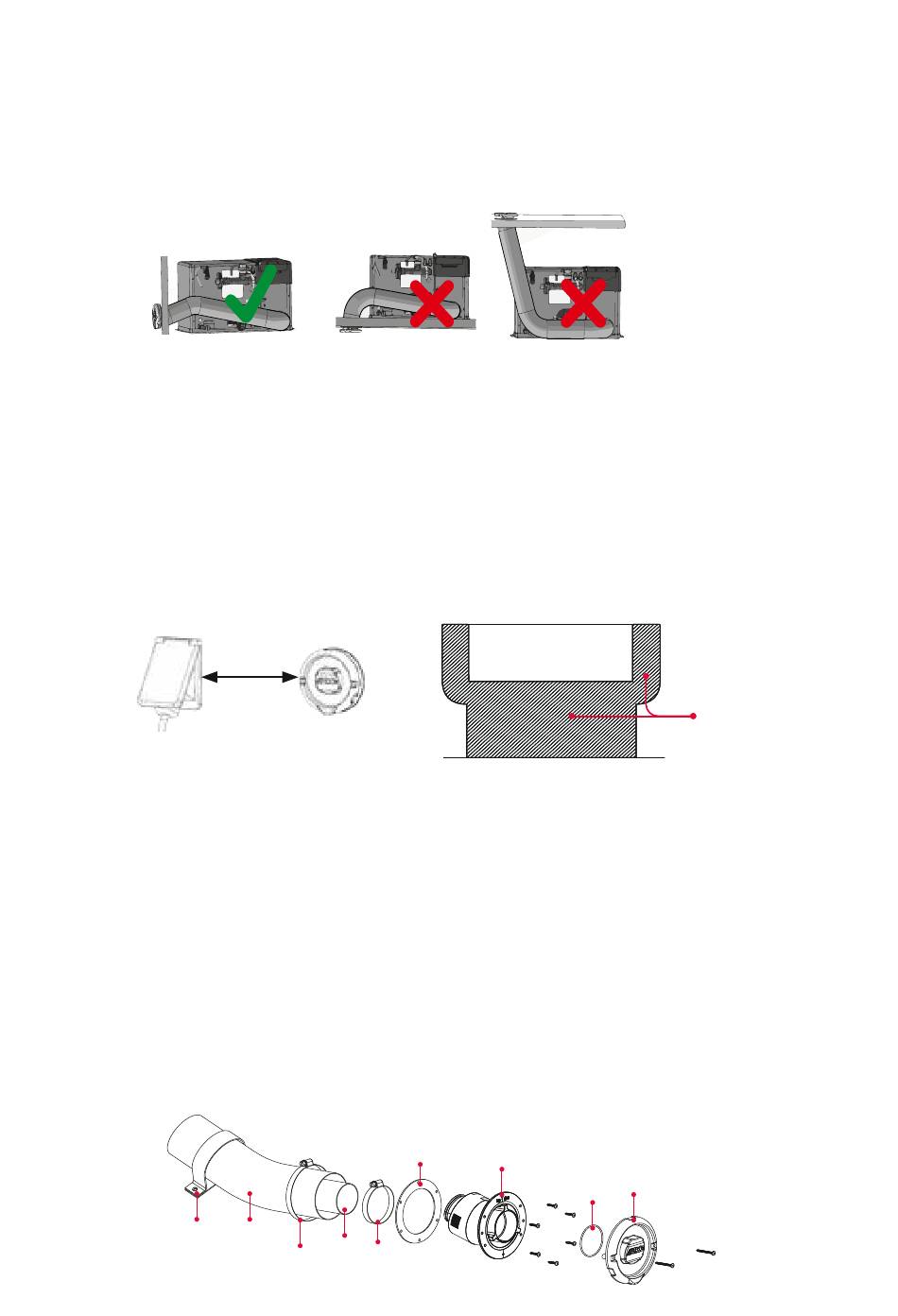

Fig. 5. Posizione canna fumaria a parete
• La distanza laterale dalla parte sporgente deve essere di almeno 200 mm, vedi Fig. 6.
• La canna fumaria non deve essere installata a meno di 300 mm lateralmente dalla finestra di
apertura o dalla presa di ventilazione. La canna fumaria inoltre non deve essere installata sotto una
finestra apribile o una presa di ventilazione. Vedere Fig. 6. Se il camino viene montato più vicino
alle dimensioni di cui sopra deve essere installato un interruttore finestra, (Art. No. 3010 280), che
spegne il motore a benzina quando la finestra è aperta.
• La distanza dalla canna fumaria alla presa di ventilazione sotto il veicolo dovrebbe essere di almeno
300 mm.
• La distanza dalla canna fumaria al punto di riempimento o ventilazione per il combustibile deve
essere di almeno 500 mm.
Fig. 6. distanza dalla canna fumaria a parete
Per garantire il funzionamento della caldaia, nessun oggetto deve essere installato entro un raggio
di 300 mm intorno alla canna fumaria (non richiesto dalle autorità). Le disposizioni nazionali in vigore
devono essere rispettate.
Per fare questo:
• Contrassegnare il centro in cui deve essere installata la canna fumaria. Quindi praticare un foro di
Ø 83 mm sulla parete esterna.
• Innanzitutto, montare la guarnizione (Fig. 7, punto 1) e quindi fissare il camino (Fig. 7, punto 2) con
le sei viti filettate in dotazione. Si prega di notare che la canna fumaria si installa con la curva verso
l'alto, la canna fumaria è contrassegnata come "TOP/OBEN" (parte in alto/parte in basso).
• Se la superficie del veicolo è strutturata, ad esempio lamiera martellata a sfera, per la guarnizione
devono essere utilizzati sigillanti per guarnizioni.
• Quindi, assemblare il cappuccio di plastica (Fig. 7, punto 3) e l'O-ring (Fig. 7, punto 4) con le due viti
in dotazione.
124
200 mm
9 7
5
8
Fig. 7. Montaggio della canna fumaria a parete
Finestrino
1
2
6
Zona non
consentita
3
4
