Alde Compact 3030 Installationsanleitung Seite 13

5.5 Montering av insugnings-/avgasslang
Slanglängd med takskorsten: min. 2,0 m och max. 3,5 m.
Slanglängd med väggskorsten: min. 0,5 m och max. 2 m.
• Mät upp och kapa erforderlig längd av insugningsslangen (Ø 75 mm).
Kapa avgasslangen (Ø 50 mm) så att den blir ca. 50 mm längre än insugningsslangen, gäller vid
slanglängd över 1 m.
Slangarna ska gå in ca. 20 mm på rörstosarna.
• För in avgasslangen i insugningsslangen.
Montera först avgasslangen (fig. 7, punkt 5) på skorstenen och säkra med en slangklämma
(fig. 7, punkt 6). För sedan på insugningsslangen (fig. 7, punkt 7) och säkra med den andra slang-
klämman (fig. 7, punkt 8). Montera sedan slangarna på samma sätt på värmepannan.
• Klamra fast slangen (fig. 7, punkt 9) med c/c 600 mm, eller motsvarande.
• Kontrollera att slangklämmorna är monterade korrekt.
VIKTIGT
Kontrollera slangdragningen så att vatten inte kan bli stående i insugnings-/avgasslang.

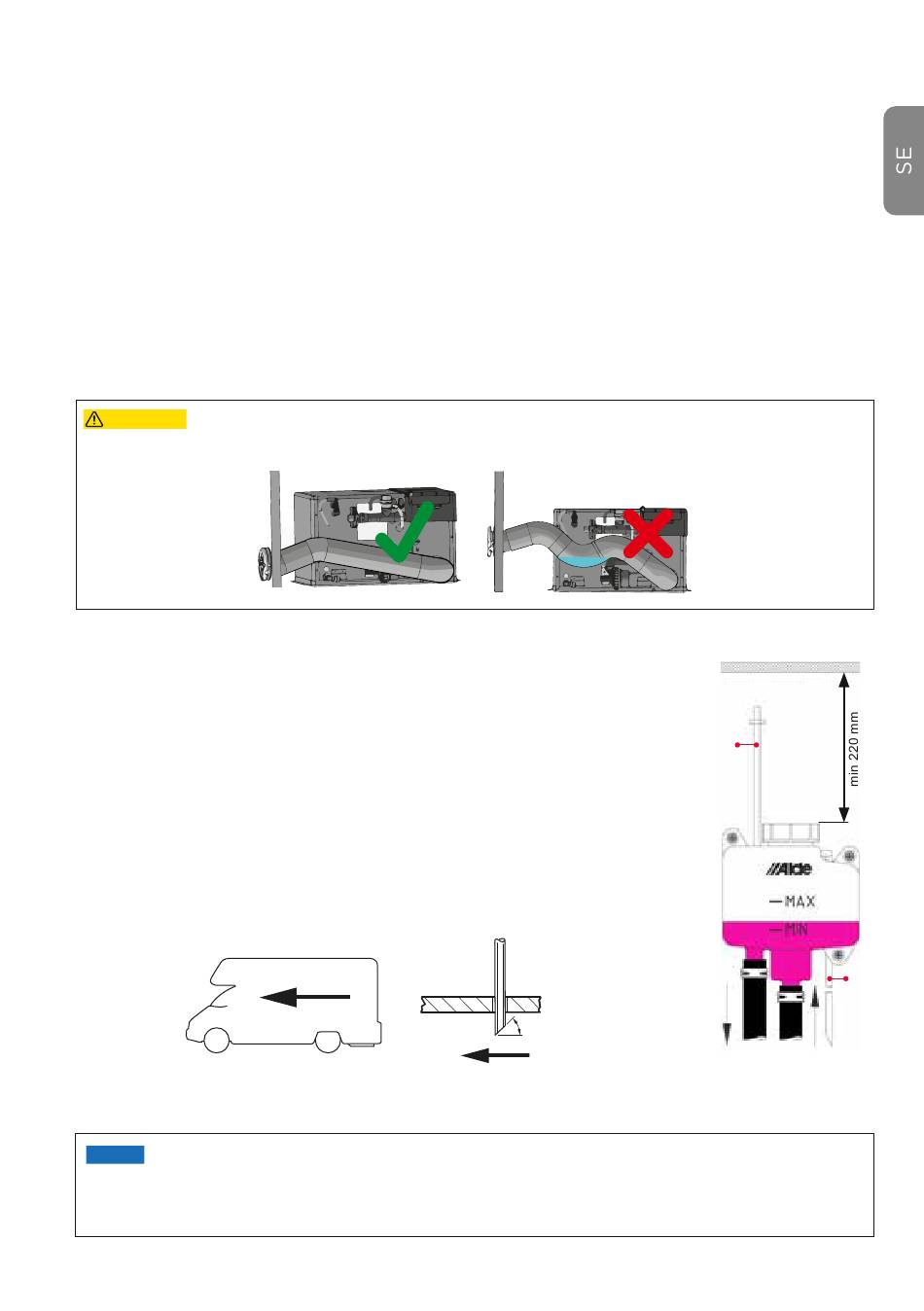

Fig. 8. Slangdragning.
5.6 Montering av expansionskärl
• Montera expansionskärlet minst 200 mm högre upp än högsta punkten
på värmesystemet.
• Lämna minst 220 mm fritt utrymme ovanför expansionskärlet för
påfyllning och service. Använd medföljande skruvar och stödhylsor för
montering.
• Luftningsslangen (fig. 10, punkt 1) installeras rakt uppåt och klamras
fast så att det ej kan bildas veck på slangen.
• Dräneringsslangen (fig. 10, punkt 2) installeras så att den går kortaste
vägen från expansionskärlet ut genom fordonets golv. Slangen kapas i
30° vinkel från färdriktningen under fordonet, (fig. 9).
Fig. 9. Kapning av slang.
NOTICE
OBS!
Vid 2 zoner ska expansionskärlet placeras före zondelningen eller på den gemensamma returen
till pannan. Se sid 15.
30º
Fig. 10. Montering
expansionskärl.
1
2
13
