Alde Compact 3030 Installationsanleitung Seite 17

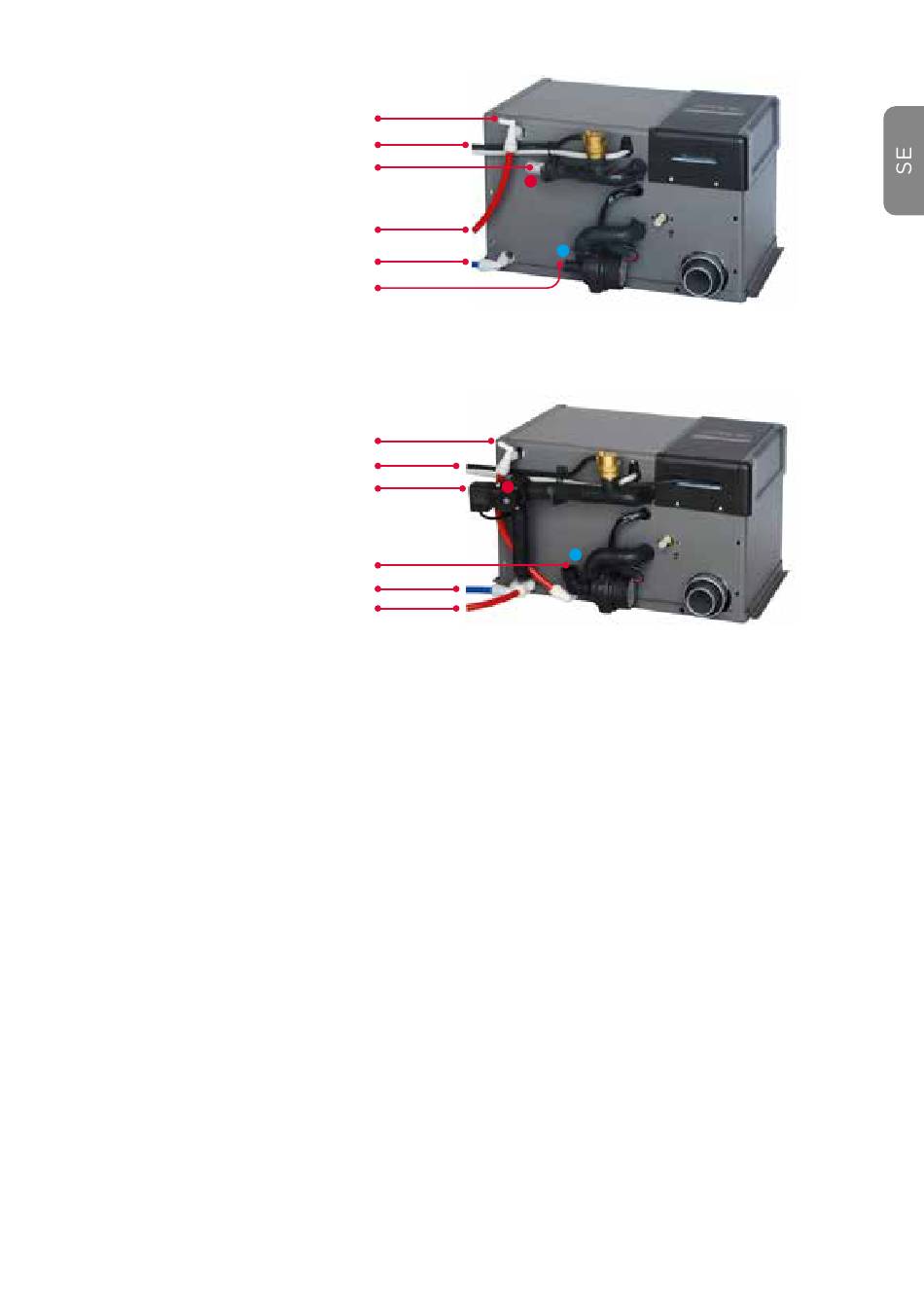

Fig. 15. Anslutningar på värmepanna Alde Compact 3030
Fig.16. Anslutningar på värmepanna Alde Compact 3030 Plus
5.11 Anslutning till färskvattensystemet
För att den inbyggda varmvattenberedaren i värmepannan ska fungera måste den anslutas till
fordonets färskvattensystem. För att undvika för varmt vatten ut i kranarna skall en blandningsventil,
art. nr. 3102003, monteras (gäller endast för Alde Compact 3030 Plus).
Inkommande färskvatten har blå markering (fig. 15/16, punkt 4)
Utgående varmvatten har röd markering (fig. 15/16, punkt 5).
• En säkerhetsventil ska alltid monteras på varmvattenberedaren, se avsnitt 5.12 Installation av
säkerhets-/avtappningsventil. Om ingående tryck till varmvattenberedaren överstiger 0,3 MPa
(3 bar) ska en tryckreduceringsventil installeras. Tryckreduceringsventilen ska vara inställd på
max. 0,3 MPa (3 bar) samt ha kapacitet på minst 5 l/min.
• En backventil, skall också monteras mellan vattenpumpen och säkerhets-/avtappningsventil för
att förhindra att uppvärmt vatten rinner tillbaka in i vattentanken, se fig. 17, sid 18.
• 3030 Plus: För att säkerställa att systemet kan tömmas på vatten och undvika sönderfrysning,
montera även en säkerhets-/avtappningsventil på utgående varmvatten.
Se till att båda säkerhets-/avtappningsventilerna öppnas vid avtappning genom att montera
dessa bredvid varandra.
• 3030 Plus: För att säkerhetsställa varmvattentrycket ska en färskvattenpump som klarar ett
mottryck på 0,3 bar men fortfarande levererar 5 l / min installeras.
Andra tillbehör och långa vattenledningar kan öka mottrycket i systemet och ställer därmed
högre krav på färskvattenpumpen.
6
3
1
5
4
2
6
3
1
2
4
5
