4. Planering inför installation av värmesystemet
Alde Compact 3030/3030 Plus
Det finns ett par tumregler som bör följas för att få ett så effektivt värmesystem som möjligt.
Luftcirkulation
För att kunna utnyttja vattenburen uppvärmning på bästa sätt är det viktigt att luft fritt kan passera
genom luftspalter under sänglådor och bakom ryggstöd/dynor och väggskåp. Om fordonet utrustas
med t.ex. heltäckningsmatta, se till att mattan ej täcker lufttillförseln till konvektorerna. Lika viktigt
är att gardiner, kuddar och filtar inte täpper till luftcirkulationen bakom ryggdynor och väggskåp.
Luftspalternas utformning
Luftspalter mellan väggar och möbler ska ha tät och slät yta på båda sidor och utformas så att
de är smalare i överkant (ca 20-25 mm) för att öka lufthastigheten; luftspalten nedtill ska sluta tätt
mot konvektorn. Bäst är om luftspalten har jämn lutning mellan väggar och möbler. Det ska också
vara fritt luftflöde till konvektorerna, denna luftspalt bör vara minst 40 mm. Luftspalter i överskåp
bör vara minst 20 mm i underkant och ha tillräckligt bred överkant för att få fullgod luftcirkulation.

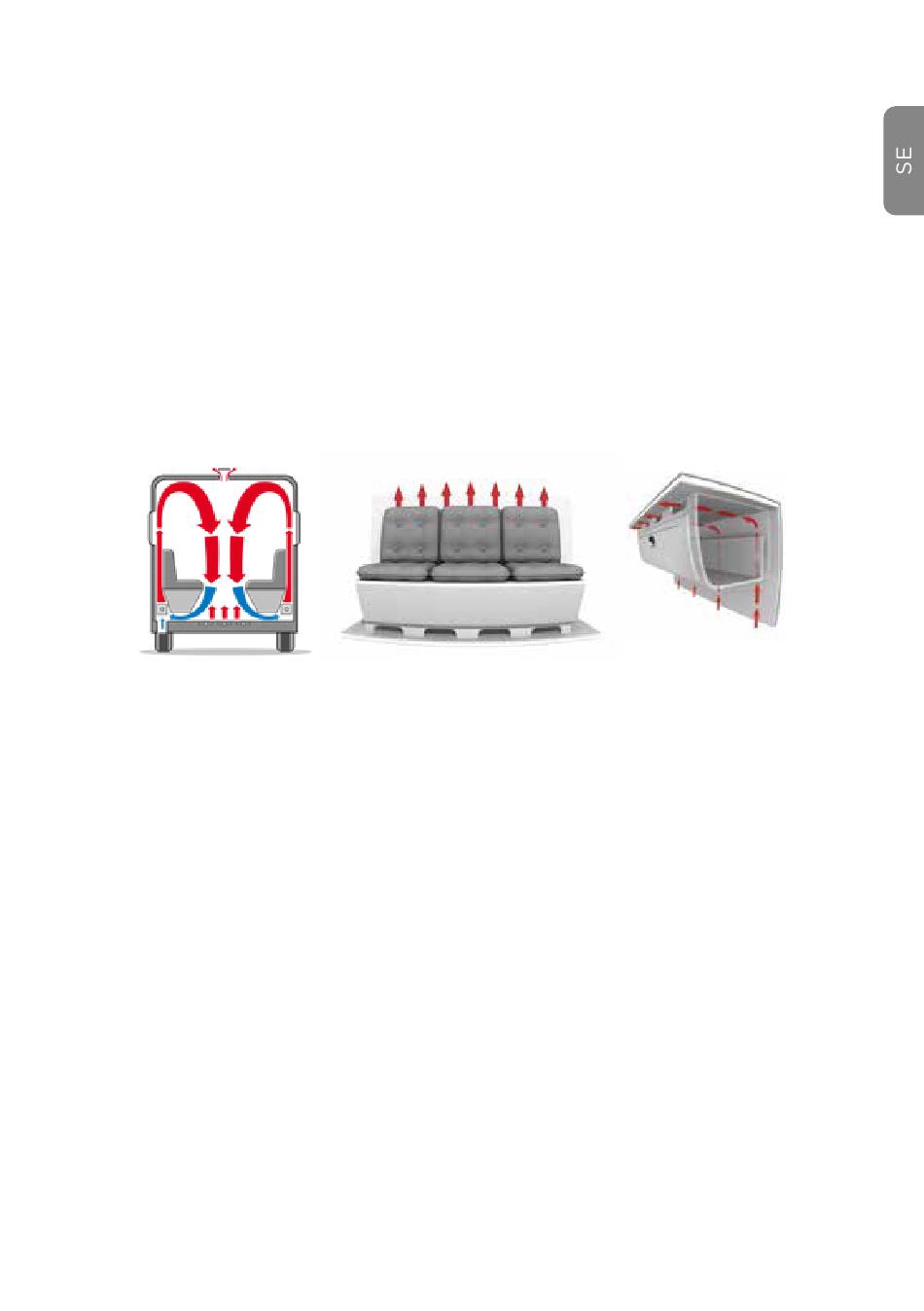

Fig. 2. Luftspalternas utformning.
Avluftning
Luftningsnipplar skall placeras med eftertanke, så att det blir lätt att avlufta systemet.
På grund av systemets komplexitet då man har 2 zoner är detta extra viktigt.
Luftningsnipplar ska finnas på lämpliga höga punkter i glykolslingan, så att luften lätt kan lämna
systemet. Vid 2 zoner är det viktigt att man får in luftningsnipplar i båda zonerna.
Mängden konvektorer
Tillräckligt med konvektorer bör användas. Ett enkelt sätt att räkna ut detta på är att multiplicera
fordonets längd med 1,5.
Detta är dock endast
Exempel: Om fordonet är 6 meter så behövs totalt ca 9 meter konvektorer.
en tumregel, för att vara säker på att önskat resultat uppnås behöver köldkammartest utföras,
då det finns många faktorer som avgör hur effektivt fordonet värms upp: fordonets isolering,
utformning, inredning med mera.
Placering av konvektorer
Konvektorerna placeras jämnt fördelat i fordonet. De placeras mellan ytterväggar och möbler på en
höjd av minst 100 mm från golvet och bör finnas under varje fönster. Konvektorer kan även placeras
i mellangolv. Vid behov av extra konvektorer kan dessa placeras ovanför varandra.
En meter konvektor motsvarar ca 400 W, om du placerar en konvektor ovanför en annan så är
effekten 100% på den undre och 50% på den övre.
Exempel: Om två konvektorer som är en meter långa placeras ovanför varandra, så får du ut
ca 400 W + 200 W (totalt ca 600 W).
