Alde Compact 3030 Installationsanleitung Seite 67

Bei der Wahl des Standorts ist auch sicherzustellen, dass die Wartungsluke entfernt werden kann
(Abb. 3, Punkt 1) und ausreichend Platz für die Demontage des Heizkessels und/oder den Austausch
von Komponenten im Servicefall vorhanden ist.
Das Datenetikett (Abb. 3, Punkt 2) muss nach dem Einbau lesbar sein. Stellen Sie außerdem sicher,
dass sich der Kamin nicht auf der gleichen Seite wie eine Markise oder ein Vordach befindet.
Die Einbaumaße in Abb. 3 sind empfohlene Mindestmaße bei der Installation eines Heizkessels.
Der Ort, an dem der Heizkessel installiert ist, muss belüftet werden, wobei der Lüftungsbereich min-
destens 70 cm betragen muss. Der Heizkessel wird durch die Bohrungen in den Montagewinkeln
2
mit dem Boden verschraubt (Abb. 3, Punkt 3).
5.3 Einbau des Deckenkamins
WARNING WARNING
VARNING
WARNUNG VARNING Brand-/Explosionsgefahr
Die Abgastemperatur des Gasbrenners kann bis zu 200 °C betragen. Keine brennbaren Materialien
und Flüssigkeiten in der Nähe des Kamins aufstellen.
Der Heizkessel darf nur mit dem ursprünglichen Alde-Kamin versehen werden. Der Kamin darf nicht
blockiert werden.
Der Deckenkamin sollte auf einer horizontalen Oberfläche installiert werden (Dachneigung von max.
30° ist akzeptabel).
• Objekte dürfen nicht auf dem Dach innerhalb von 200 mm vom Kamin installiert werden.
• Der seitliche Abstand zum Lüftungseinlass muss mindestens 300 mm betragen.
• Markieren Sie die Mitte, wo der Kamin installiert werden soll, und bohren Sie ein Loch Ø 76 mm
durch das Dach.
• Installieren Sie den Kamin von oberhalb der Decke aus. Zwischen Montagescheibe (Abb. 4, Punkt
1) und Decke (Abb. 4, Punkt 2) mit Karosseriedichtmasse abdichten und den Kamin mit 6 Gewinde-
schrauben verschrauben.

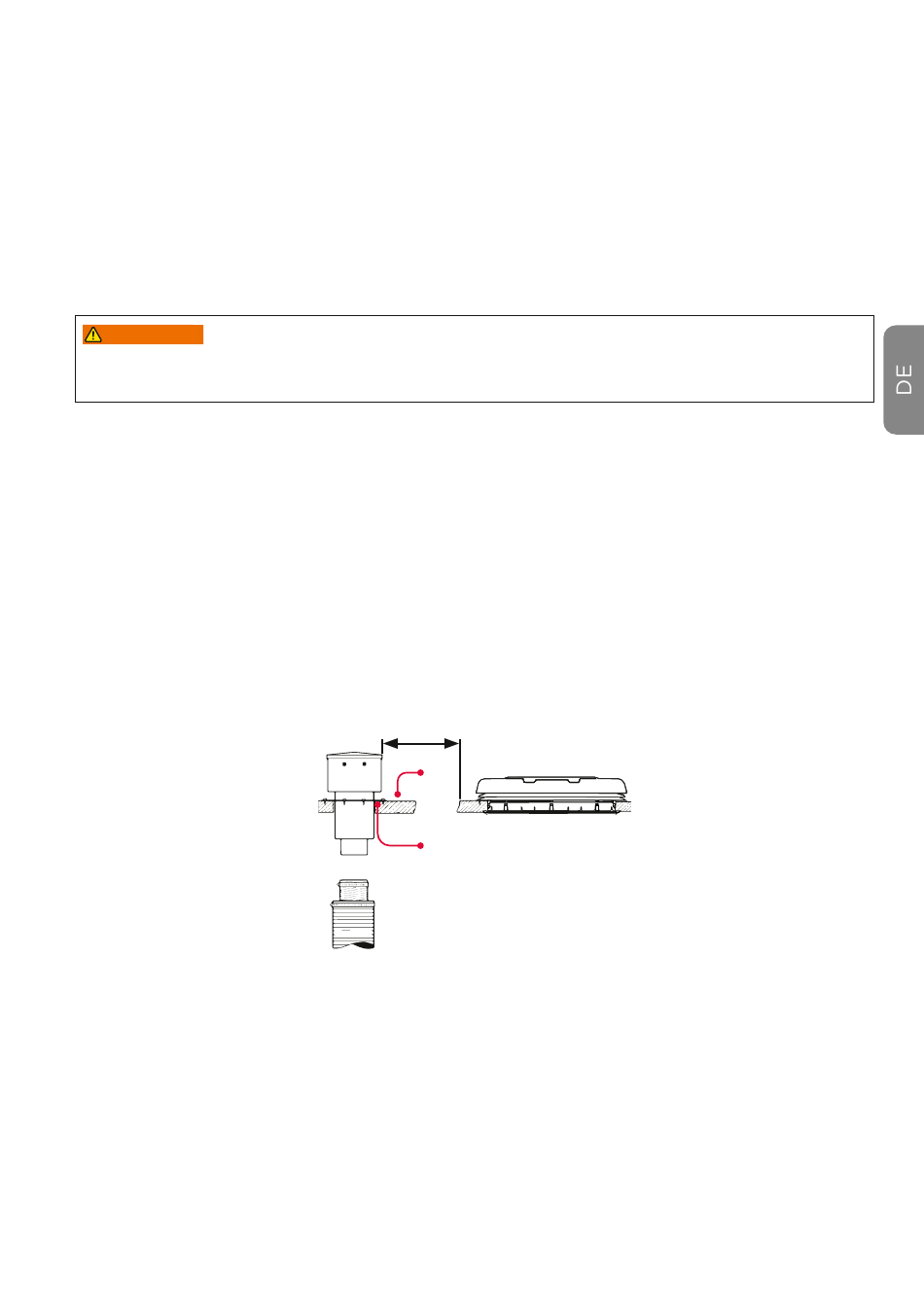

Abb. 4, Montage des Deckenkamins
300 mm
2
1
67
