Alde Compact 3030 Installationsanleitung Seite 75

NOTICE
NOTICE
OBS! OBS!
HINWEIS
Bei der Installation der Flüssiggasanlage müssen die geltenden nationalen Vorschriften beachtet
werden. Vor der Verwendung des Gasbetriebs müssen Installationskontrollen durchgeführt werden,
siehe Abschnitt 12. Installationskontrolle.
5.13 Gasanschluss
Entfernen Sie die Schutzkappe von der Gasleitung am Heiz-
kessel (Abb. 18).
Die Gasinstallation zum Kessel erfolgt durch Kupfer- oder
Stahlrohre mit 8 mm Ø und wird mit einer Klemmringkupp-
lung an den Gasanschluss des Heizkessels angeschlossen.
Achten Sie bei der Verrohrung darauf, dass alle Verbindungen/
Anschlüsse leicht zugänglich sind und dass der Heizkessel für
Wartungsarbeiten demontiert werden kann.
• Der Gasanschluss zum Heizkessel muss ein separates
Absperrventil haben, das leicht zugänglich ist.
• Der Heizkessel muss mit einem bauartzugelassenen Reduzierventil
mit einem Druck von 30 mbar an die Gasflasche angeschlossen werden.
Zur Erhöhung der Sicherheit wird empfohlen, das Dichtheitsprüfgerät von Alde,
Typ 4071, so nah wie möglich am Druckminderungsventil zu installieren.
6. Montage des Bedienfelds 3030112
Das Bedienfeld 3030112 (rot) ist für den Heizkessel Alde Compact 3030/3030 Plus vorgesehen.
Das Bedienfeld sollte mindestens 1 Meter über dem Boden, aber nicht zu hoch oben angebracht
werden. Es sollte auch nicht an einer Außenwand oder in der Nähe von wärmeabgebenden Gegen-
ständen, wie z. B. CD-Spielern, Kühlschränken und Lampen, aufgestellt werden, da dies zu einer
falschen Temperatur führen kann. Der Raum hinter dem Feld sollte gut belüftet sein.
Wenn der Raumthermostat am Bedienfeld betroffen ist, sollte ein externer Fühler an das Bedienfeld
angeschlossen werden.
1. Bohren Sie die Löcher für das Bedienfeld gemäß Abb. 19, Punkt 3. Schließen Sie das Bedienfeld
an den Heizkessel an, siehe Abb. 20, Seite 77.
2. Schrauben Sie das Bedienfeld an und drücken Sie das Vorderteil fest. Klemmen Sie den Kabel-
baum fest, um die Grundplatte der Schalttafel nicht zu belasten.
86 mm
1
Abb. 19, Abmessungen Bedienfeld
38,5 mm
9 mm
2

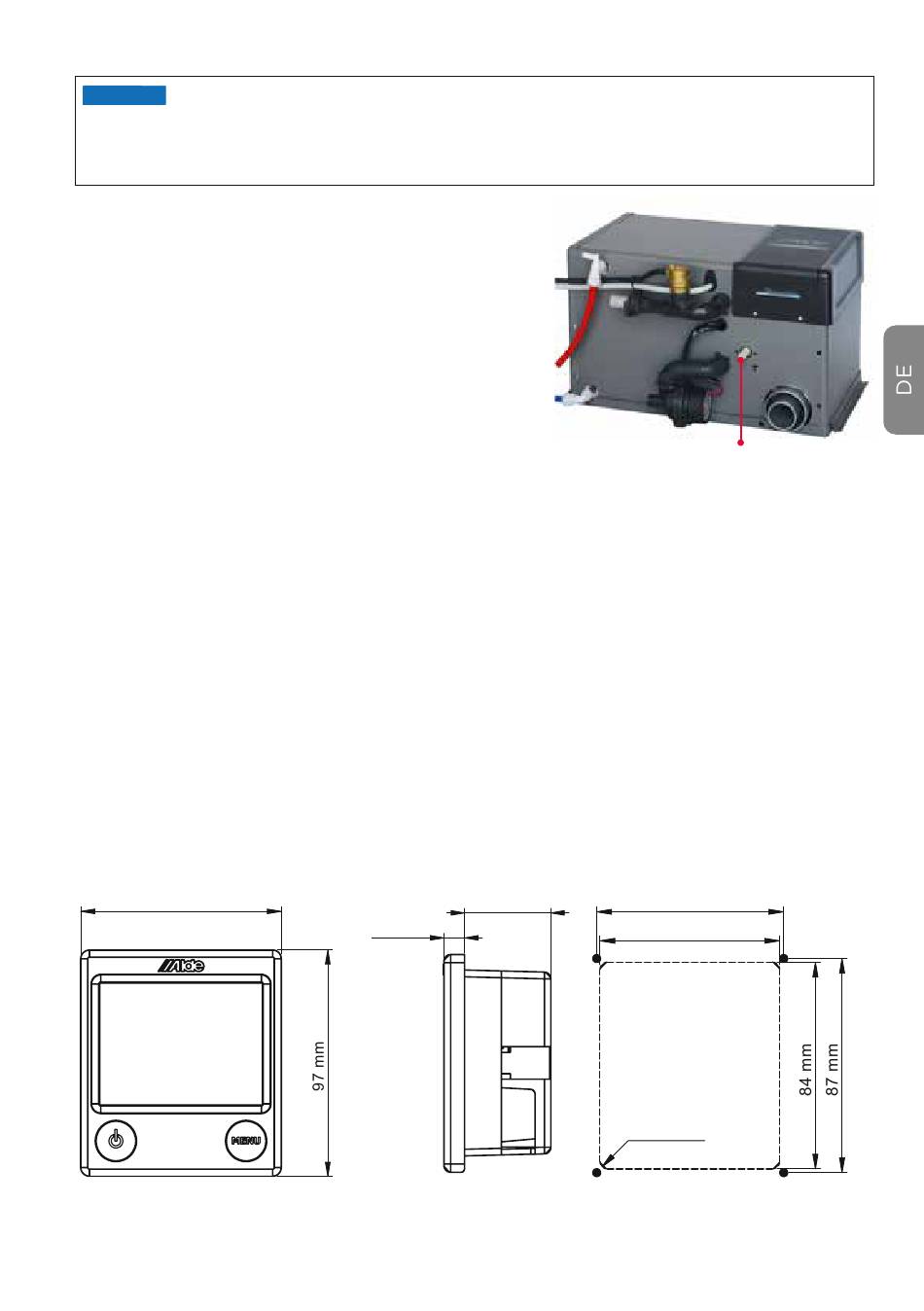

Abb. 18, Gasanschluss
76 mm
73 mm
R3(4x)
3
