Alde Compact 3030 Installationsanleitung Seite 103

OBS!
AVIS
Les dispositions nationales en vigueur doivent être respectées lors de l'installation du système GPL.
Avant d'utiliser le fonctionnement au GPL, des contrôles d'installation doivent être effectués, voir la
section 12. Contrôle de l'installation.
5.13 Raccordement au GPL
Retirez le bouchon de protection du tuyau de gaz de la
chaudière de chauffage (fig. 18, point 1).
L'installation de GPL de la chaudière est réalisée avec des
tuyaux en cuivre ou en acier de Ø 8 mm et connectée à la
connexion GPL de la chaudière avec couplage de serrage.
Lors de la pose de la tuyauterie, gardez à l'esprit que tous
les joints / accouplements doivent être facilement acces-
sibles et que la chaudière doit pouvoir être démontée pour
l'entretien.
• La connexion GPL à la chaudière doit avoir un robinet
d'arrêt séparé qui est facilement accessible.
• La chaudière doit être raccordée à la bouteille de GPL munie
d'une soupape de réduction homologuée d'une pression de 30 mbars.
Pour plus de sécurité, il est recommandé que le testeur de fuite d'Alde, type 4071, soit installé le plus
près possible de la soupape de réduction.
6. Installation du Panneau de commande 3030112
Le panneau de commande 3030112 (rouge) est destiné à la chaudière Alde Compact 3030/3030
Plus. Il doit être placé à une hauteur d'au moins 1 mètre au-dessus du sol, mais pas trop haut vers
le plafond. Il doitégalement être placé sur le mur extérieur ou à proximité d'éléments alimentés par
la chaleur, tels que des lecteurs de CD, des réfrigérateurs et des lampes, car cela peut produire une
température incorrecte. L'espace derrière le panneau doit être bien ventilé.
Si le thermostat de la pièce sur le panneau est affecté, un capteur externe doit être connecté
au panneau.
1. Faites des trous pour le panneau de commande selon la fig. 19, point 3. Connectez le panneau
de commande à la chaudière conformément à la fig. 20, p. 105.
2. Vissez le panneau de commande et appuyez sur la partie avant. Accrochez le faisceau
de câblage afin qu'il n'y ait pas de sollicitations exercées sur le bornier du panneau.
86 mm
1

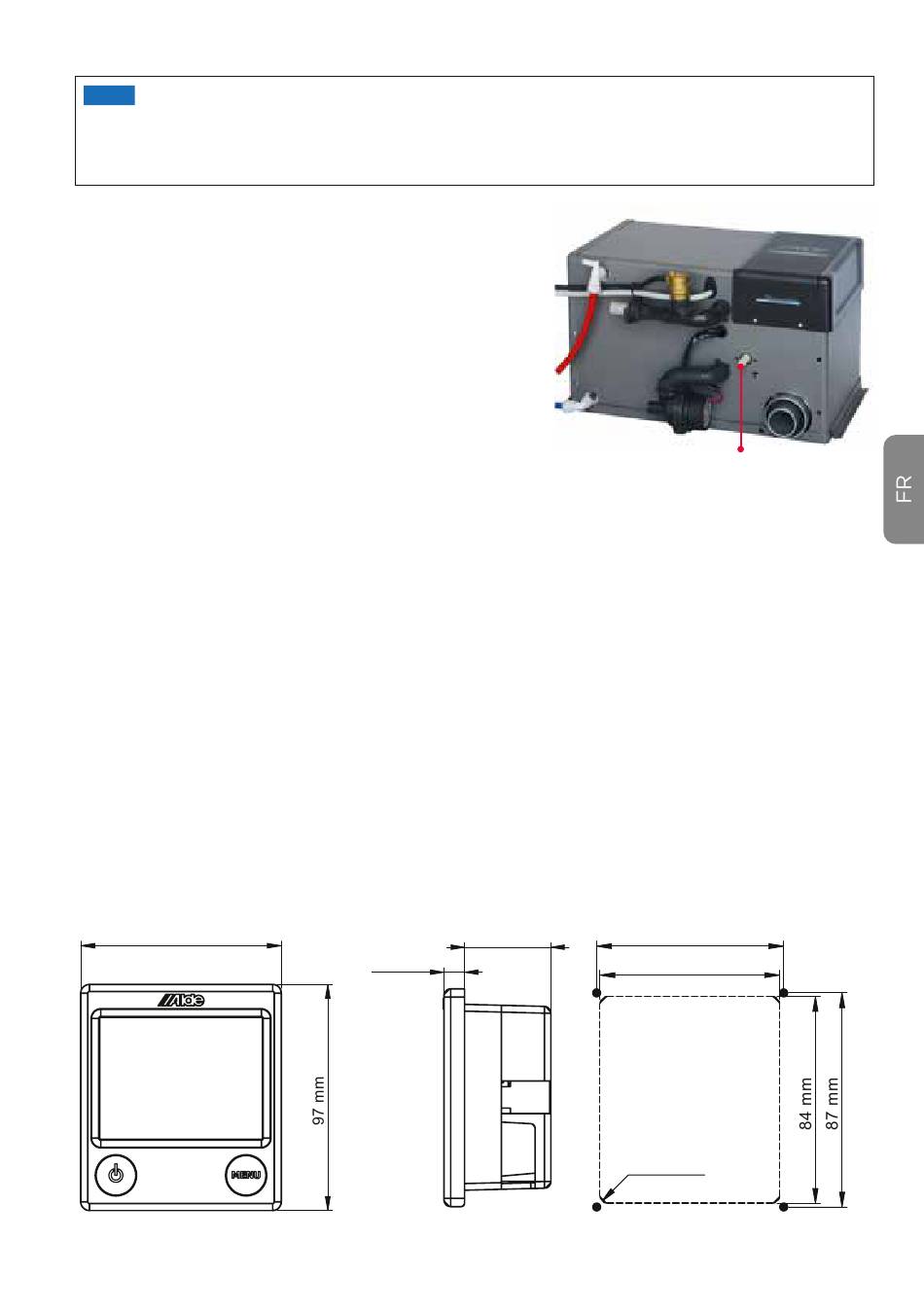

fig. 19, Dimensions du Panneau de commande
38,5 mm
9 mm
2
fig. 18, Raccordement au GPL
76 mm
73 mm
R3(4x)
3
103
