Alde Compact 3030 Installationsanleitung Seite 162

9. Električni priključek
OBVESTILO
Da se izognete motnjam v delovanju, uporabljajte samo originalne kable Alde.
12 V kablov ali senzorskih kablov nikoli ne pritrdite z 230 V kabli. Kabli naj bodo ločeni. Če so kabli
povezani skupaj, se tveganje okvare med uporabo poveča.
POZOR
ATTENZIONE
Ne priključite 12 V na ogrevalni sistem, dokler ogrevalni sistem ni napolnjen z mešanico glikola.
9.1 Priključek 12 V DC
• 12 Električno napajanje kotla mora prihajati neposredno iz akumulatorja preko glavnega stikala
vozila (slika 22, predmet 1) ali ločenega stikala (kotel v stanju mirovanja porabi pribl. 70 mA,
ali je izklopljen).
• Varovalko 5 A (slika 22, predmet 2) je treba namestiti najbližje akumulatorju. Pozitivni in negativni
konec kablov med baterijo in kotlom morajo imeti prerez 1,5 mm
za pozitivni konec kabla in 10 m za negativni konec). Pri daljših kablih mora biti površina preseka
2,5 mm .
2
• Če se namesto baterije uporablja transformator, mora biti visokokakovosten in zagotavljati stalen
enosmerni tok, ne utripajoč.
• Predmet 3 (slika 22) je priključek na kotel, ali če je vgrajena opcijska kartica, (slika 21, predmet 1,
stran 161). Opcijska kartica je vedno vnaprej nameščena na 3030 Plus.
OBVESTILO
V 12 V dovodu kotla ne sme biti napetostnih skokov ali izgube napetosti.
Priključek 9.2 230-240 V AC
OPOZORILO
Nesreče z električnim tokom
Kotel mora biti ozemljen.
Kotel mora biti opremljen s fiksnim priključkom 230 V AC in mora biti zaščiten z:
• eno varovalko 10 A za 2 kW potopni grelec,
• eno varovalko 16 A za 3 kW potopni grelec.
• 230 V AC je treba skrbno ločiti od 12 V.
Zagotovite da se napajanje kotla lahko izklopi, bodisi z lahko dostopnim vtičem ali s stikalom za vse pole.

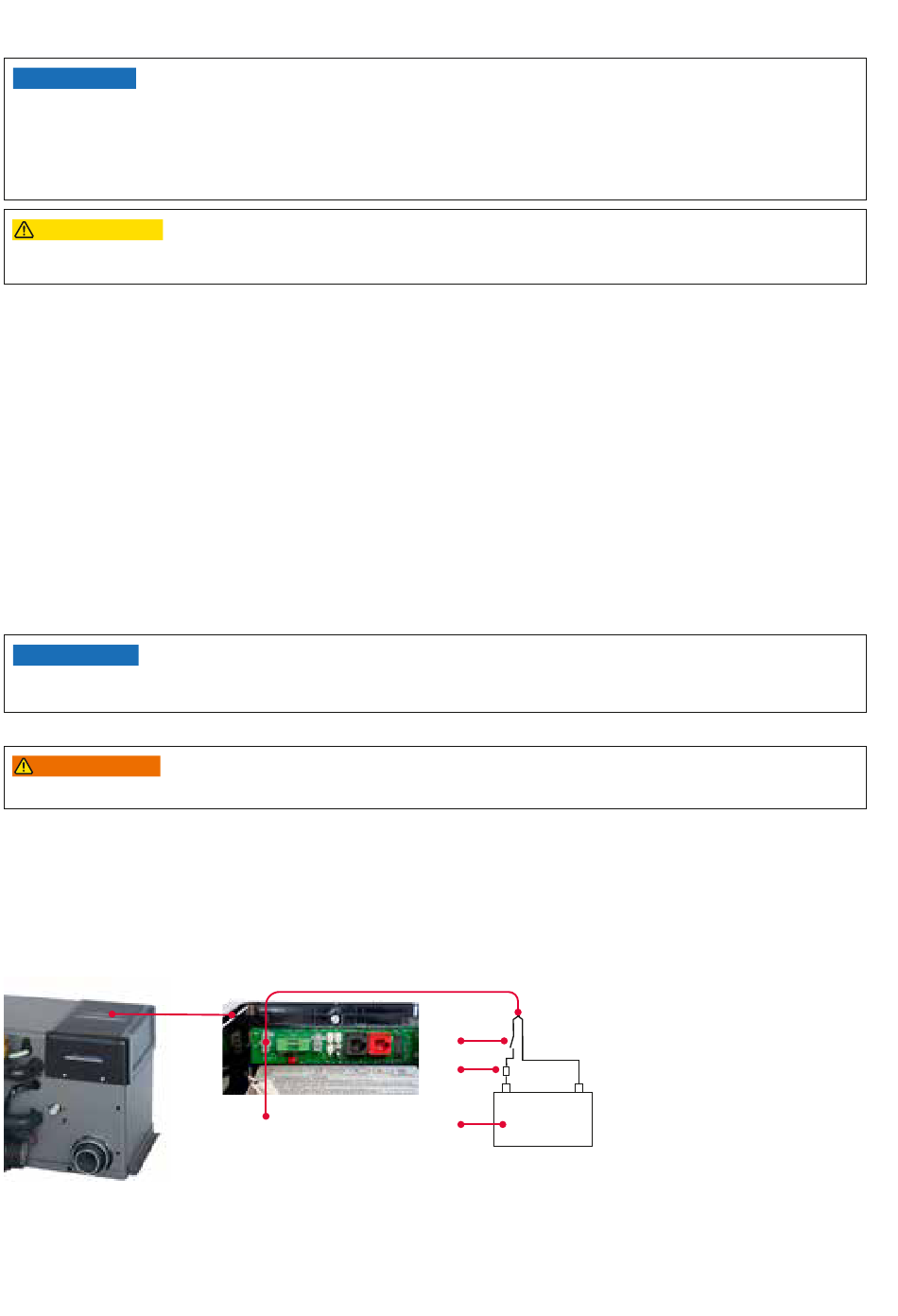

Slika 22, električni priključki, kotel
162
3
, za dolžine do 20 metrov (10 m
2
MENU
1
2
-
+
12V DC
4
1. Stikalo
2. Glavna varovalka, 5 A
3. Priključni blok za 12 V
4. Baterija 12 V
