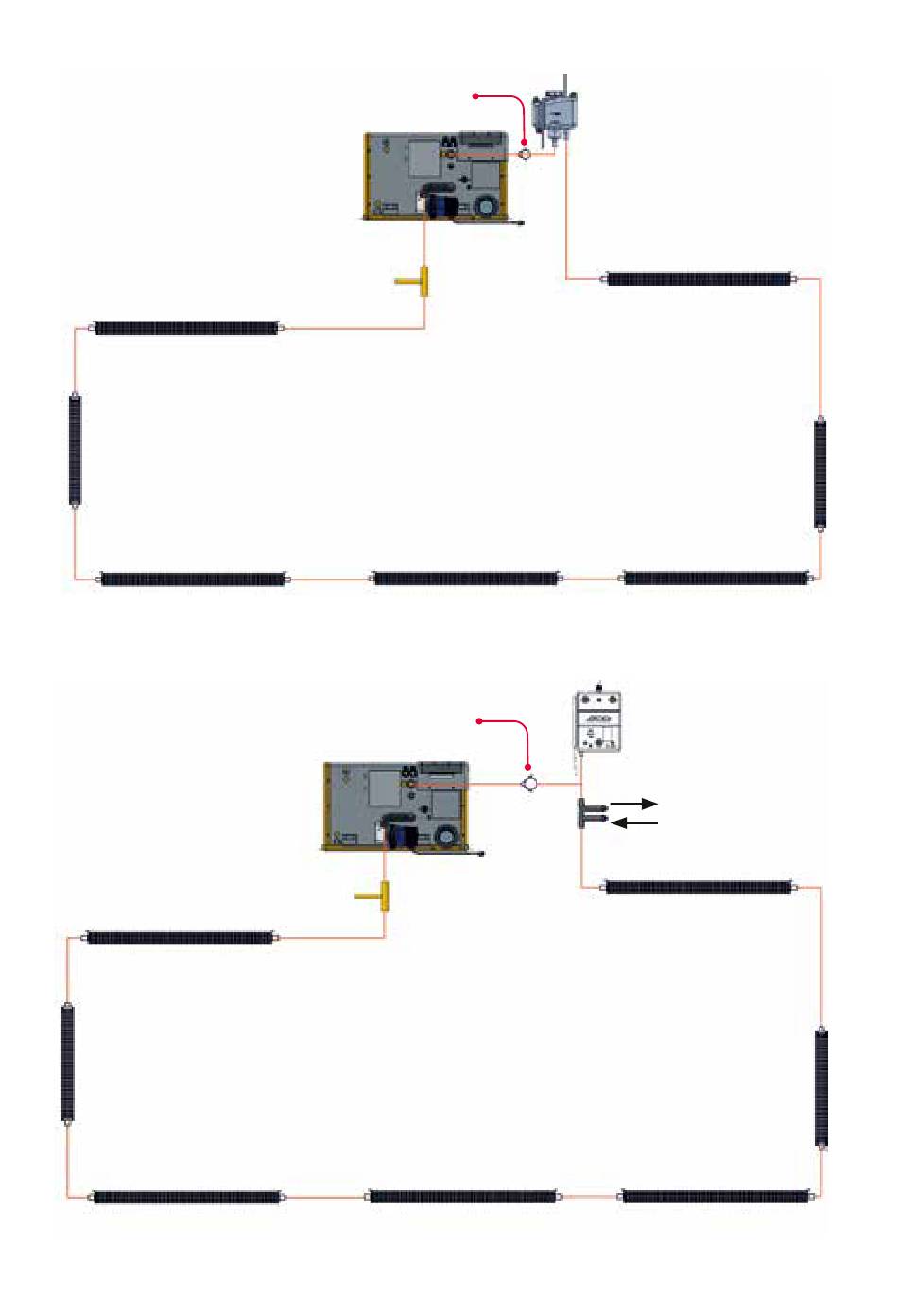

5.7 Alternative Platzierungen des Ausgleichsbehälters, 1-Zonen-System
1 Zone
Entleerung durch den Boden
Abb. 11, 1-Zonen-System mit Durchfluss im Ausgleichsbehälter
1 Zone
Entleerung durch den Boden
Abb. 12, 1-Zonen-System mit einer Steigleitung zum Ausgleichsbehälter
70
Rückschlagventil
Rückschlagventil
Alternative Platzierung
des Ausgleichsbehälters
Alternative Platzierung
des Ausgleichsbehälters
Luft aus
Glykol ein
