5.7 Alternativa placeringar av expansionskärl, 1 zon-system
1 zon

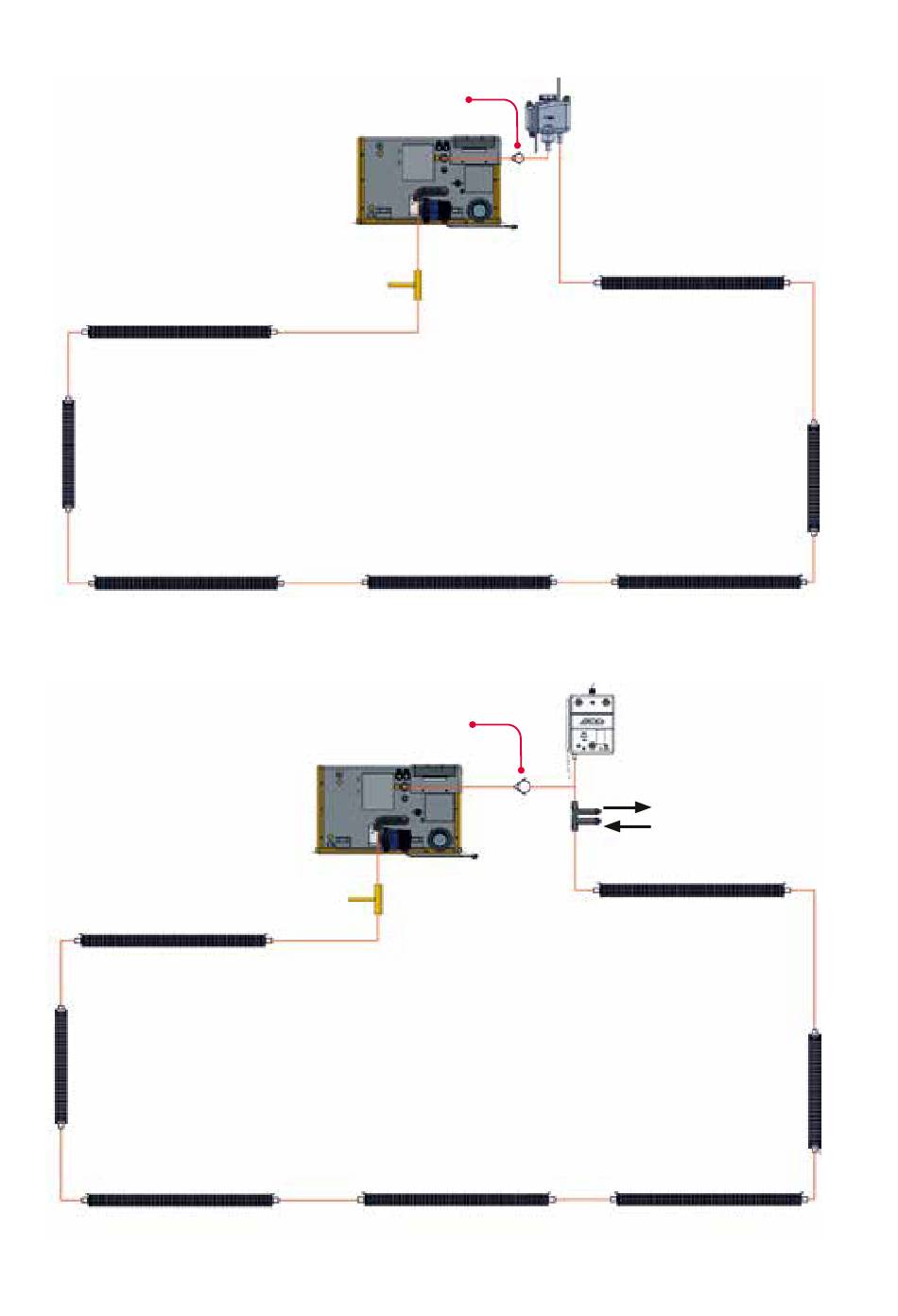

Fig. 11. 1 zon-system med genomströmning i expansionskärl.
1 zon
Avtappning genom golv
Fig. 12. 1 zon-system med en stigare till expansionskärl.
14
Avtappning genom golv
Backventil
Backventil
Alternativ placering
av Expansionskärl
Alternativ placering
av Expansionskärl
Luft ut
Glykol in
