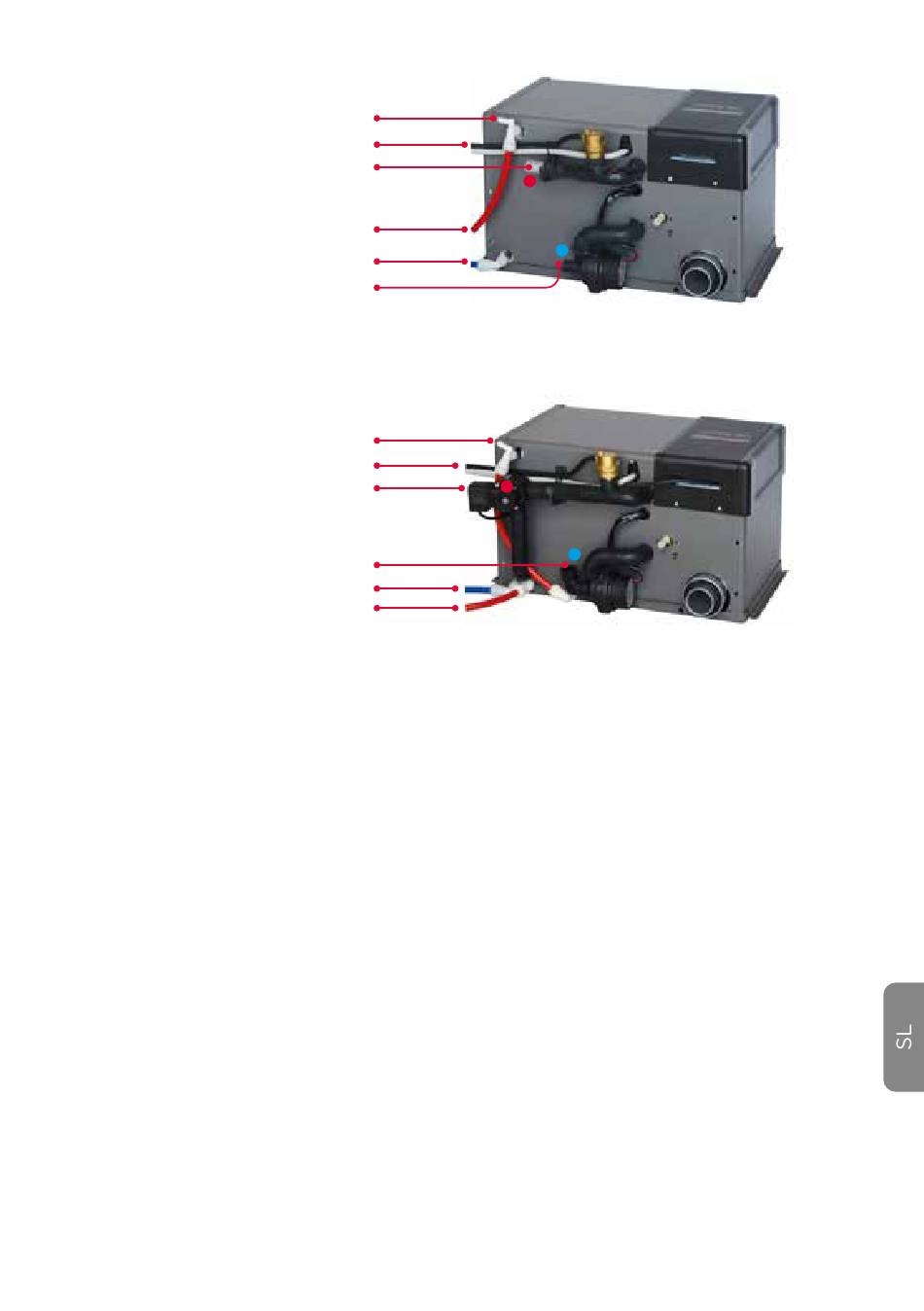

Slika. 15. Priključki na kotlu Alde Compact 3030
Slika.16. Priključki na kotlu Alde Compact 3030 Plus
5.11 Priključitev na sistem sladke vode
Za delovanje vgrajenega grelnika vode v kotlu mora biti priključen na sistem sveže vode vozila.
Da preprečite, da bi prekomerno vroča voda prišla do pip, je treba namestiti mešalni ventil. Del št.
3102003. Velja samo za Alde Compact 3030 Plus.
Vhodna sveža voda je označena z modro (slika 15/16, točka 4), odhodna topla voda pa je označena z
rdečo (slika 15/16, točka 5).
Na grelnik tople vode mora biti vedno nameščen varnostni ventil; glejte razdelek 5.12 Montaža
varnostnega ventila / izpustnega ventila. Če vhodni tlak v grelnik tople vode presega 0,3 MPa
(3 bare), je treba namestiti redukcijski ventil. To mora biti nastavljeno na max. 0,3 MPa (3 bar)
in imajo zmogljivost najmanj 5 l/min.
Med vodno črpalko in varnostnim ventilom/odtočnim ventilom mora biti nameščen tudi protipovra-
tni ventil, da se prepreči povratni tok tople vode v rezervoar za vodo; glej sliko 17, stran 158.
3030 Plus: Če želite zagotoviti, da je mogoče iz sistema izprazniti vodo in preprečiti zmrzovanje,
namestite tudi varnostni ventil/odvodni ventil na izhod tople vode.
Če se želite prepričati, da sta varnostni ventil in izpustni ventil odprta med odvajanjem, ju name-
stite drug poleg drugega.
3030 Plus: Za zagotovitev varnega tlaka tople vode namestite črpalko za svežo vodo, ki lahko pre-
nese protitlak 0,3 bara, vendar še vedno dovaja 5 l/min. Dolge vodovodne cevi in dodatni dodatki
lahko povečajo protitlak v sistemu in s tem povečajo povpraševanje po črpalki za svežo vodo.
6
3
1
5
4
2
6
3
1
2
4
5
157
