Alde Compact 3030 Installationsanleitung Seite 96

5.4. Montage de la cheminée du toit
La chaudière doit être installée avec la cheminée Alde d'origine, ne montez jamais la cheminée murale sur le sol ou
le plafond. La cheminée ne doit pas être bloquée. Lors du choix d'un emplacement, gardez à l'esprit que la chemi-
née doit toujours recevoir une ventilation suffisante des gaz d'échappement.
• La cheminée murale doit être installée sur une surface aussi plane que possible et afin que l'air puisse circuler
librement au-delà de la cheminée.

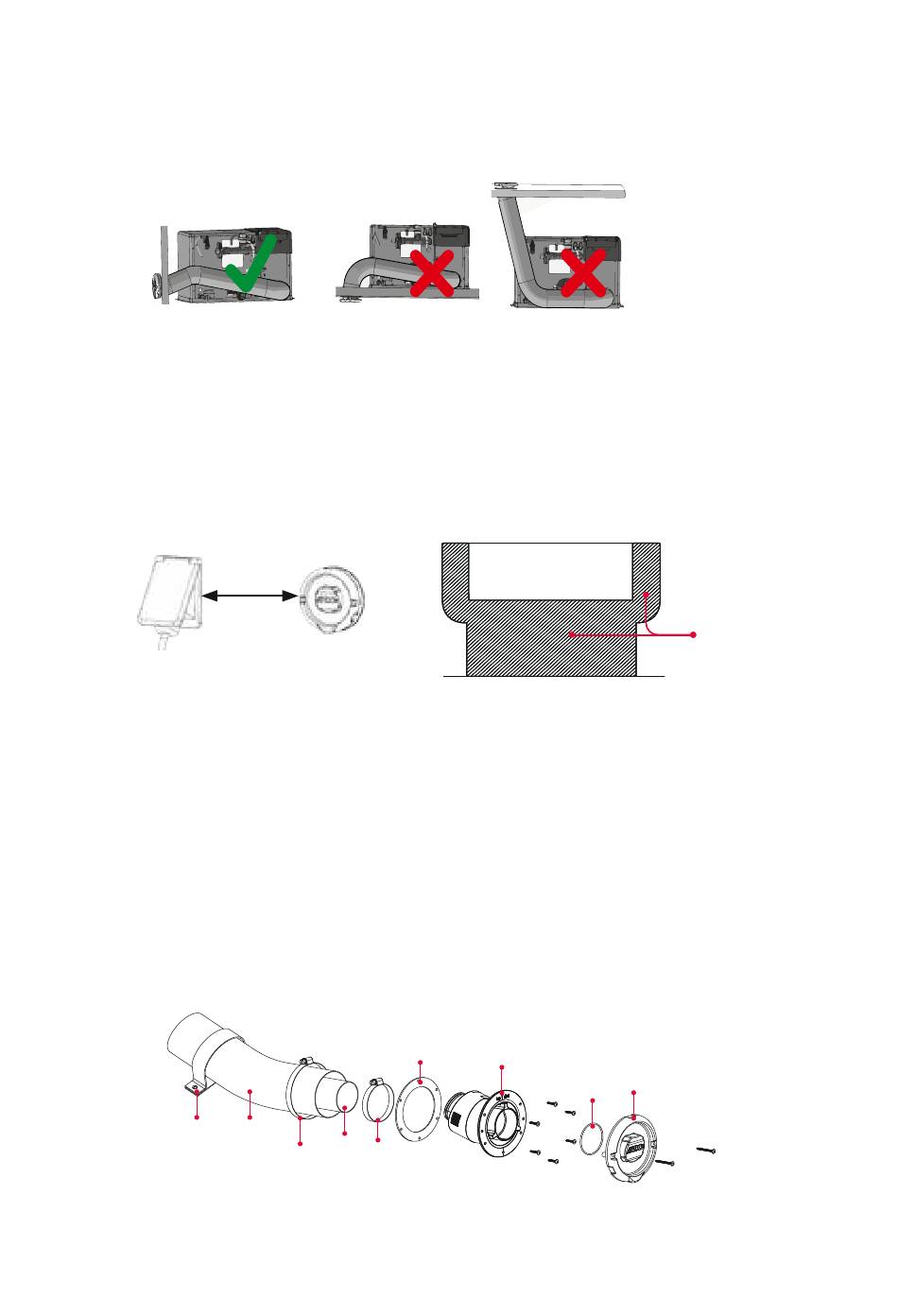

fig. 5. Positionnement de la cheminée murale
• La distance latérale par rapport à la partie saillante doit être d'au moins 200 mm, voir fig. 6.
• La cheminée ne doit pas être installée à moins de 300 mm du côté de la fenêtre qui peut être ouverte ou de
l'entrée de ventilation. La cheminée ne doit pas non plus être installée sous la fenêtre pouvant être ouverte ou
l'entrée de ventilation.
Voir fig. 6. Si la cheminée est montée plus près que les dimensions ci-dessus, un interrupteur de fenêtre (art.
3010 280) est installé, ce qui désactive le fonctionnement du GPL lorsque la fenêtre est ouverte.
• La distance entre la cheminée et l'entrée de ventilation sous le véhicule doit être d'au moins 300 mm.
fig. 6, Distance par rapport à la cheminée murale
• La distance entre la cheminée et le point de remplissage ou la ventilation des propergols doit être d'au moins 500 mm.
Pour assurer le fonctionnement de la chaudière, aucun objet ne doit être installé dans un rayon de 300 mm autour
de la cheminée (non requis par les autorités). Les dispositions nationales en vigueur doivent être respectées.
Procédez comme suit :
• Marquez le centre où la cheminée doit être installée. Percez ensuite un trou de Ø 83 mm à travers la paroi
extérieure.
• Tout d'abord, installez le joint (fig. 7, point 1), puis vissez la cheminée (fig. 7, point 2) avec les six vis filetées
fournies. Veuillez noter que la cheminée est installée avec le coude vers le haut, la cheminée est marquée «
TOP/OBEN ».
• Si la surface du véhicule est structurée, par exemple en tôle grenaillée, des produits d'étanchéité pour les carros-
series doivent être utilisés pour le joint.
fig. 7. Montage de la cheminée murale
• Ensuite, installez le chapeau en plastique (fig. 7, point 3) et le joint torique (fig. 7, point 4), avec les deux vis fournies.
96
200 mm
9 7
5
8
Fenêtre
1
2
6
Zone non autorisée
3
4
