Alde Compact 3030 Installationsanleitung Seite 97

5.5 Installation du tuyau d'admission et d'échappement
Longueur du tuyau avec cheminée de toit : min. 2,0 m et max. 3,5 m. Longueur du tuyau avec cheminée
murale : min. 0,5 m et max. 2 m.
• Mesurez et coupez la longueur requise du tuyau d'admission (Ø 75 mm).
Coupez le tuyau d'échappement (Ø 50 mm) de sorte qu'il soit environ 50 mm plus long que le tuyau d'ad-
mission, cela s'applique à une longueur du tuyau supérieure à 1 m. Les tuyaux doivent pénétrer d'env. 20
mm sur les manchons de raccordement du tuyau.
• Insérez le tuyau d'échappement dans le tuyau d'admission.
Tout d'abord, installez le tuyau d'échappement (fig. 7, point 5) sur la cheminée et fixez-la au moyen d'un collier
de serrage (fig. 7, point 6). Ensuite, insérez le tuyau d'admission (fig. 7, point 7) et fixez-le au moyen
de la deuxième pince à tuyau (fig. 7, point 8). Montez ensuite les tuyaux de la même manière sur la chaudière.
• Serrez le tuyau (fig. 7, point 9) avec c/c 600 mm, ou équivalent.
• Vérifiez que les colliers de serrage sont correctement montés.
OBSERVERA
ATTENTION

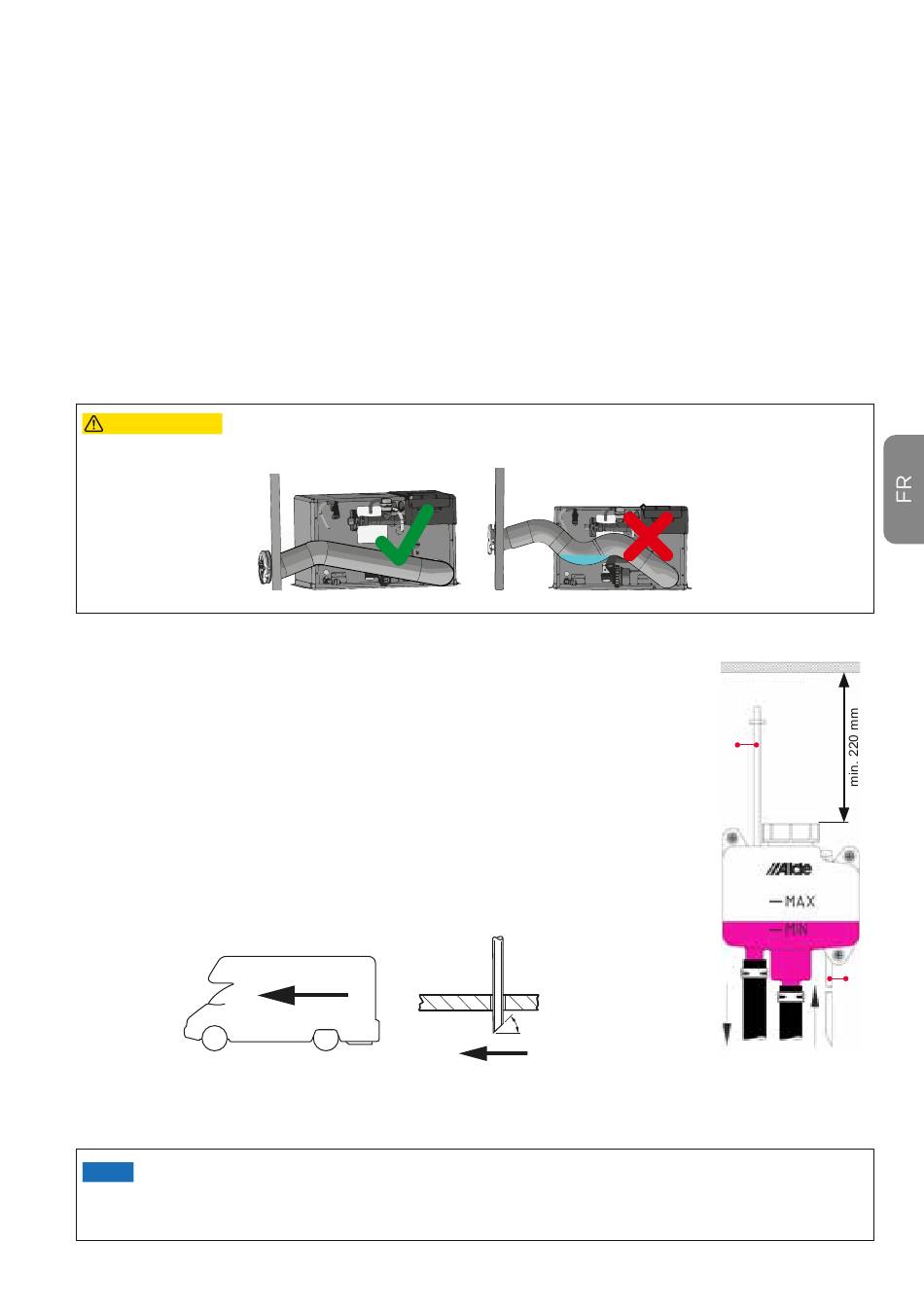

Vérifiez le trajet du tuyau afin que l'eau ne puisse pas rester à croupir dans le tuyau d'admission/d'échappement.
fig. 8, Trajet des tuyaux
5.6 Installation de réservoirs d'expansion
• Montez le récipient d'expansion d'au moins 200 mm plus haut que le point le
plus élevé du système de chauffage. Laissez au moins 220 mm d'espace libre
au-dessus du réservoir d'expansion pour le remplissage et l'entretien. Utilisez
les vis et les manchons de support fournis pour l'installation.
• Le tuyau d'aération (fig. 10, point 1) est installé verticalement vers le haut et
serré de manière à ce que des plis ne puissent pas se former sur le tuyau.
• Le tuyau de vidange (fig. 10, point 2) est installé de manière à ce qu'il s'éloigne
le plus du réservoir d'expansion et traverse le plancher du véhicule.
Le tuyau est coupé à un angle de 30° par rapport au sens de déplacement
sous le véhicule (fig. 9).
fig. 9, Découpe des tuyaux
OBS!
AVIS
En cas de 2 zones, le réservoir d'expansion doit être placé devant la subdivision des zone ou sur
le retour commun vers la chaudière. Voir page 99.
30º
1
2
fig. 10 Installation
des réservoirs
d'expansion
97
