5.4 Namestitev dimne cevi
Kotel mora biti vgrajen z originalno dimno cevjo Alde. Stenske dimne cevi nikoli ne nameščajte na tla
ali strop. Dimna cev nikoli ne sme biti blokirana. Pri odločanju o postavitvi ne pozabite, da mora biti
dimna cev vedno sposobna ustrezno odvajati dimne pline.
• Stenska dimna cev naj bo nameščena na čim bolj ravni površini in tako, da lahko zrak prosto kroži
mimo nje.

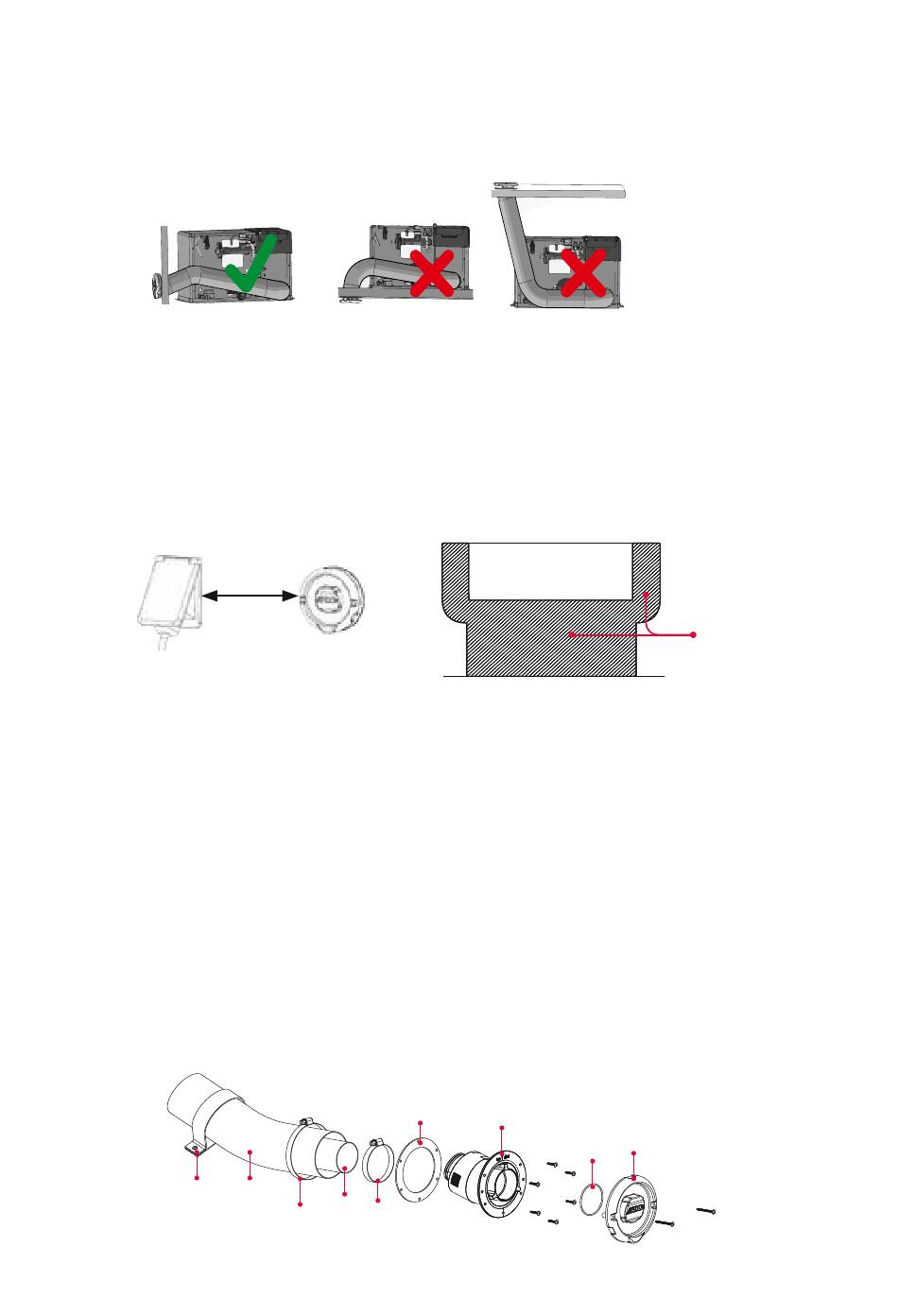

Slika 5, Postavitev, stenski dimnik
• Bočna razdalja do štrlečega dela mora biti min. 200 mm, glej sliko 6.
• Dimne cevi ne smete namestiti bližje kot 300 mm bočno od oken, ki se lahko odprejo, ali prezrače-
valnih odprtin. Dimne cevi ni dovoljeno namestiti pod okni, ki se lahko odprejo, ali prezračevalnimi
odprtinami. Glej sliko 6. Če je dimna cev nameščena bližje kot zgoraj, je treba namestiti okensko
stikalo (št. dela 3010 280), ki ob odpiranju okna izklopi dovod UNP.
• Razdalja od dimne cevi do odprtine za prezračevanje pod vozilom mora biti min. 300 mm.
Slika 6, Razdalja do stenske dimne cevi
• Razdalja od dimne cevi do točke polnjenja ali odprtine za gorivo mora biti min. 500 mm.
Za zagotovitev delovanja kotla nikoli ne nameščajte nobenih predmetov v polmeru 300 mm okoli
dimne cevi (ni zakonska zahteva). Vedno upoštevajte veljavne nacionalne predpise.
Postopek:
• Označite središče točke, kamor želite namestiti dimno cev. Skozi zunanjo steno izvrtajte 83 mm luknjo.
• Najprej namestite tesnilo (slika 7, predmet 1) in nato varno privijte dimno cev (slika 7, predmet 2)
s šestimi priloženimi samovreznimi vijaki. Upoštevajte, da je treba dimno cev namestiti z upogibom
navzgor. Dimna cev ima oznako ZGORNJI DEL/ODPRI.
• Če je površina vozila teksturirana, npr. lupljene plošče, uporabite tesnilno maso za karoserijo okoli
tesnila.
• Namestite plastični pokrovček (slika 7, predmet 3) in O-obroč (slika 7, predmet 4) s pomočjo dveh
priloženih vijakov.
Slika 7, namestitev stenske dimne cevi
152
200 mm
9 7
5
8
Okna
1
2
6
Prepovedano
območje
3
4
