Alde Compact 3030 Installationsanleitung Seite 106

9. Raccordement électrique
OBS!
AVIS
Pour éviter les dysfonctionnements, n'utilisez que des câbles Alde d'origine. N'accrochez et n'attachez pas
des câbles de 12 V ou de capteur à des câbles de 230 V. Les câbles ne doivent pas être placés à proximité
les uns des autres. Si les câbles sont regroupés, le risque de dysfonctionnement pendant le fonctionnement
augmente.
OBSERVERA
ATTENTION
Par conséquent, ne connectez jamais 12 V à la chaudière jusqu'à ce que le système de chauffage soit
rempli de mélange de glycol.
9.1 Raccordement 12 V CC
• L'alimentation 12 V de la chaudière doit être tirée directement de la batterie via l'interrupteur princi-
pal du véhicule (fig. 22, point 1), ou un interrupteur séparé (la chaudière de chauffage consomme
environ 70 mA lorsqu'elle est en mode veille ou éteinte).
• Un fusible (fig. 22, point 2) sur 5 A doit être installé le plus près de la batterie. Le câble plus et
moins entre la batterie et la chaudière doit avoir une section transversale du conducteur de 1,5 mm
jusqu'à 20 mètres de longueur (10 m pour le câble positif et 10 m pour le câble négatif). En cas de
câble plus long, la section transversale du conducteur doit être de 2,5 mm
• Si le transformateur est utilisé à la place d'une batterie, il doit être de bonne qualité et fournir du
courant continu, et pas un courant continu pulsé.
• Le raccordement à la chaudière est le point 3 (fig.22) ou si la carte optionnelle est installée, (fig. 21,
par. 1, p. 105). La carte d'option est toujours préinstallée sur le 3030 Plus.
OBS!
AVIS
Il ne doit pas y avoir de pics de tension ou de perte de tension dans l'alimentation de 12 V de la chaudière.
WARNING
WARNING
VARNING
VARNING
AVERTISSEMENT
La chaudière doit être mise à la terre.
9.2 Raccordement 230-240 V CA
La chaudière doit être munie d'un raccordement fixe à 230 V CA et protégée par :
• un fusible de 10 A à une cartouche électrique de 2 kW,
• un fusible de 16 A à une cartouche électrique de 3 kW,
• Les 230 V CA doivent être soigneusement séparés des 12 V.
La possibilité de débrancher l'alimentation électrique de la chaudière doit être assurée, soit par une
prise facile d'accès, soit par un interrupteur sur tous les pôles.

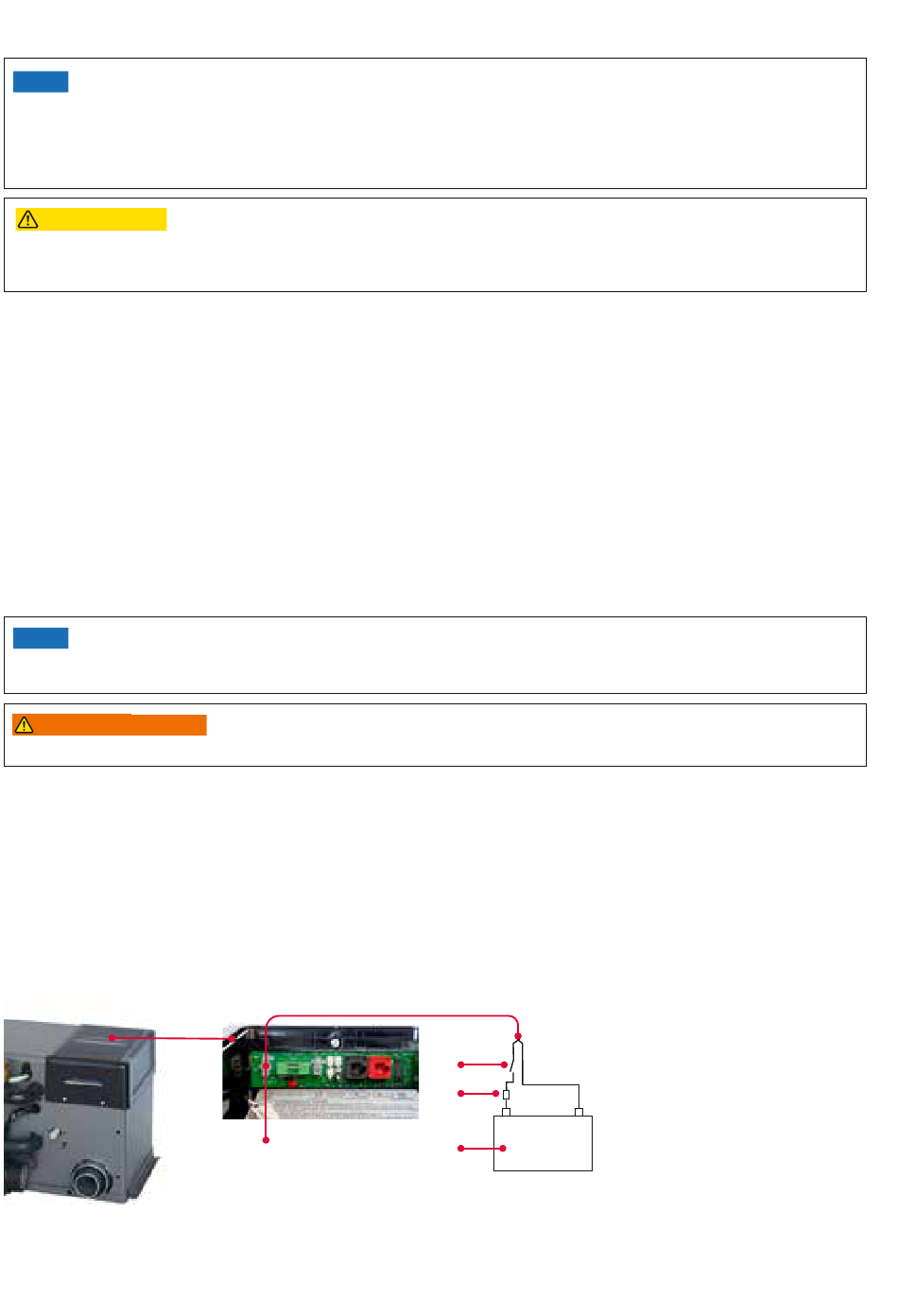

fig. 22, Raccordements électriques de la chaudière
106
Accident électrique
3
MENU
1
2
-
+
12V DC
4
.
2
1. Commutateur
2. Fusible principal 5 A
3. Bornier pour 12 V d'entrée
4. Batterie 12 V
2
