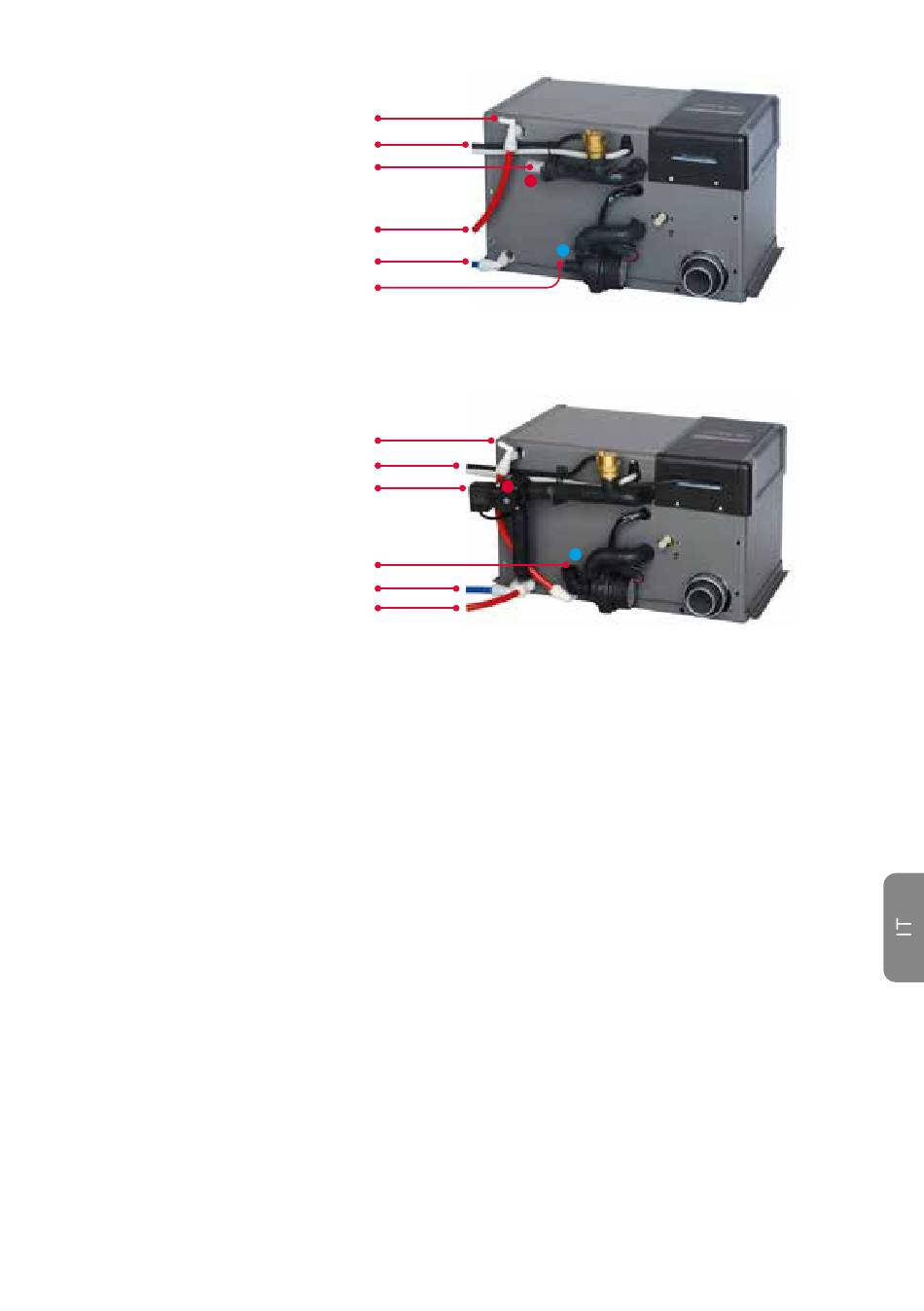

Fig. 15. Collegamenti alla caldaia Alde Compact 3030
Fig.16. Collegamenti alla caldaia Alde Compact 3030 Plus
5.11 Collegamento al sistema dell'acqua dolce
Affinché lo scaldabagno integrato nella caldaia funzioni, deve essere collegato all'impianto di acqua
dolce del veicolo. Per evitare che l'acqua troppo calda entri nei rubinetti deve essere montata una
valvola miscelatrice, Art. No. 3102003. Vale solo per Alde Compact 3030 Plus.
L'acqua dolce in entrata ha una marcatura blu (Fig. 15/16, punto 4) e l'acqua calda in uscita ha un
contrassegno rosso (Fig. 15/16, punto 5).
• Una valvola di sicurezza deve essere sempre montata sullo scaldabagno, vedere la sezione
5.12 Installazione della valvola di sicurezza/scarico. Se la pressione in ingresso allo scaldabagno
supera 0,3 MPa (3 bar), è necessario installare un riduttore di pressione. La valvola di riduzione
della pressione deve essere impostata al massimo a 0,3 MPa (3 bar) e avere una capacità
di almeno 5 l/min.
• Tra la pompa dell'acqua e la valvola di sicurezza/scarico dovrebbe essere montata anche una
valvola di non ritorno per evitare che l'acqua riscaldata rifluisca nel serbatoio dell'acqua, vedere
Fig. 17, pagina 130.
• 3030 Plus: Per garantire che il sistema possa essere scaricato dall'acqua ed evitare il congela-
mento, montare anche una valvola di sicurezza/scarico sull'acqua calda in uscita.
Assicurarsi che entrambe le valvole di sicurezza/scarico siano aperte durante lo scarico montan-
dole una accanto all'altra.
• 3030 Plus: Per garantire la pressione dell'acqua calda è necessario installare una pompa per
acqua dolce in grado di sopportare una contropressione di 0,3 bar ma che eroghi comunque
5 l/ min. Altri accessori e tubi dell'acqua lunghi possono aumentare la contropressione nel siste-
ma e quindi imporre requisiti più elevati alla pompa dell'acqua dolce.
