5.12 Installazione della valvola di sicurezza/scarico
Possono essere utilizzate solo valvole originali Alde. La valvola di sicurezza/scarico è montata sul tubo
d'ingresso dell'acqua dolce (Fig. 17).
FORSIKTIG
ATENCIÓN
La valvola di sicurezza/scarico non deve essere installata più in alto del collegamento del tubo sulla caldaia.
1. Praticare nel pavimento un foro Ø 16 mm per lo scarico della valvola di sicurezza/scarico. Avvita-
re quindi al pavimento la valvola di sicurezza/scarico.
2. Montare un tubo dell'acqua dolce fra la valvola di sicurezza/scarico e il raccordo per il tubo della
caldaia (fig. 15/16, punto 4).
3. Collegare la valvola di sicurezza/scarico al tubo dell'acqua dolce del veicolo.
4. Montare una valvola di non ritorno, Art. No. 3079100 (fig. 17) sul tubo dell'acqua dolce tra la
valvola di sicurezza/scarico e la pompa dell'acqua dolce.
5. Per 3030: Montare il tubo sul raccordo del tubo della valvola di sfiato per l'acqua calda in uscita
(fig. 15, punto 6). Estrarre il tubo dal pavimento. Troncare il tubo con un angolo di 30° rispetto alla
direzione di marcia (vedere fig. 9, pagina 125). Il tubo non deve essere bloccato.
6. Per 3030 Plus: Praticare nel pavimento un foro Ø 16 mm per lo scarico della valvola di sicurezza/
scarico. Avvitare quindi al pavimento la valvola di sicurezza/scarico. Questa operazione deve
essere eseguita accanto alla valvola di sicurezza/scarico dell'acqua fredda.
7. Per 3030 Plus: Installare il tubo dell'acqua calda sull'acqua calda in uscita (fig. 16, punto 5).
8. Per 3030 Plus: Collegare la valvola di sicurezza/scarico al tubo dell'acqua calda.
9. Per 3030 Plus: Montare il tubo sul raccordo del tubo della valvola di sfiato (fig. 16, punto 6).
Estrarre il tubo dal pavimento. Troncare il tubo con un angolo di 30° rispetto alla direzione di
marcia (vedere fig. 9, pagina 125). Il tubo non deve essere bloccato.

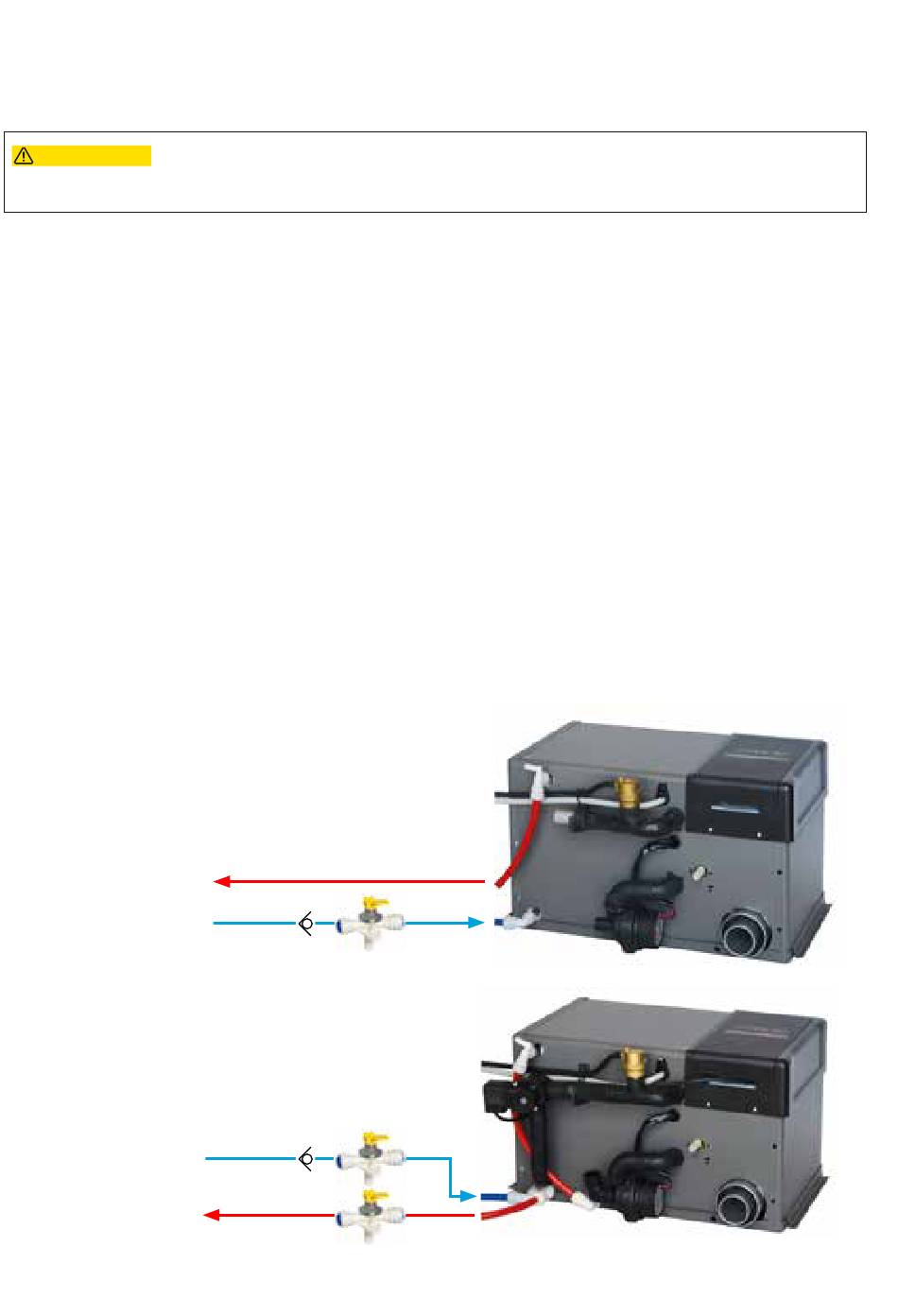

Alde Compact 3030
Acqua calda in uscita
Acqua dolce in entrata
Alde Compact 3030 Plus
Acqua dolce in entrata
Acqua calda in uscita
Fig. 17, Posizionamento della valvola di non ritorno sulla linea dell'acqua dolce
