4. Planung vor Einbau der Heizungsanlage Alde Compact 3030/3030 Plus
Für ein möglichst effizientes Heizungssystem sollten einige Faustregeln befolgt werden.
Luftzirkulation
Um die wassergeführte Heizung optimal nutzen zu können, ist es wichtig, dass die Luft durch Luftspal-
ten unter den Bettkästen und hinter den Rückenlehnen/Kissen und Hängeschränken frei zirkulieren
kann. Wenn das Fahrzeug z. B. mit einem Teppichboden ausgestattet ist, achten Sie darauf, dass der
Teppich die Luftzufuhr zu den Konvektoren nicht verdeckt. Ebenso wichtig ist, dass Vorhänge, Kissen
und Decken die Luftzirkulation hinter Rückenpolstern und Hängeschränken nicht blockieren.
Gestaltung der Luftspalten
Luftspalten zwischen Wänden und Möbeln sollten beidseitig eine dichte, glatte Oberfläche aufweisen
und zur Erhöhung der Luftgeschwindigkeit nach oben hin schmaler gestaltet sein (ca. 20–25 mm);
Luftspalten sollen nach unten hin dicht am Konvektor enden. Am besten ist es, wenn der Luftspalt
zwischen Wänden und Möbeln gleichmäßig geneigt ist. Es sollte auch ein freier Luftstrom zu den
Konvektoren vorhanden sein, dieser Luftspalt sollte mindestens 40 mm betragen. Luftspalten in Ober-
schränken sollten an der Unterseite mindestens 20 mm betragen und eine ausreichend breite Ober-
kante haben, um eine ausreichende Luftzirkulation zu gewährleisten.

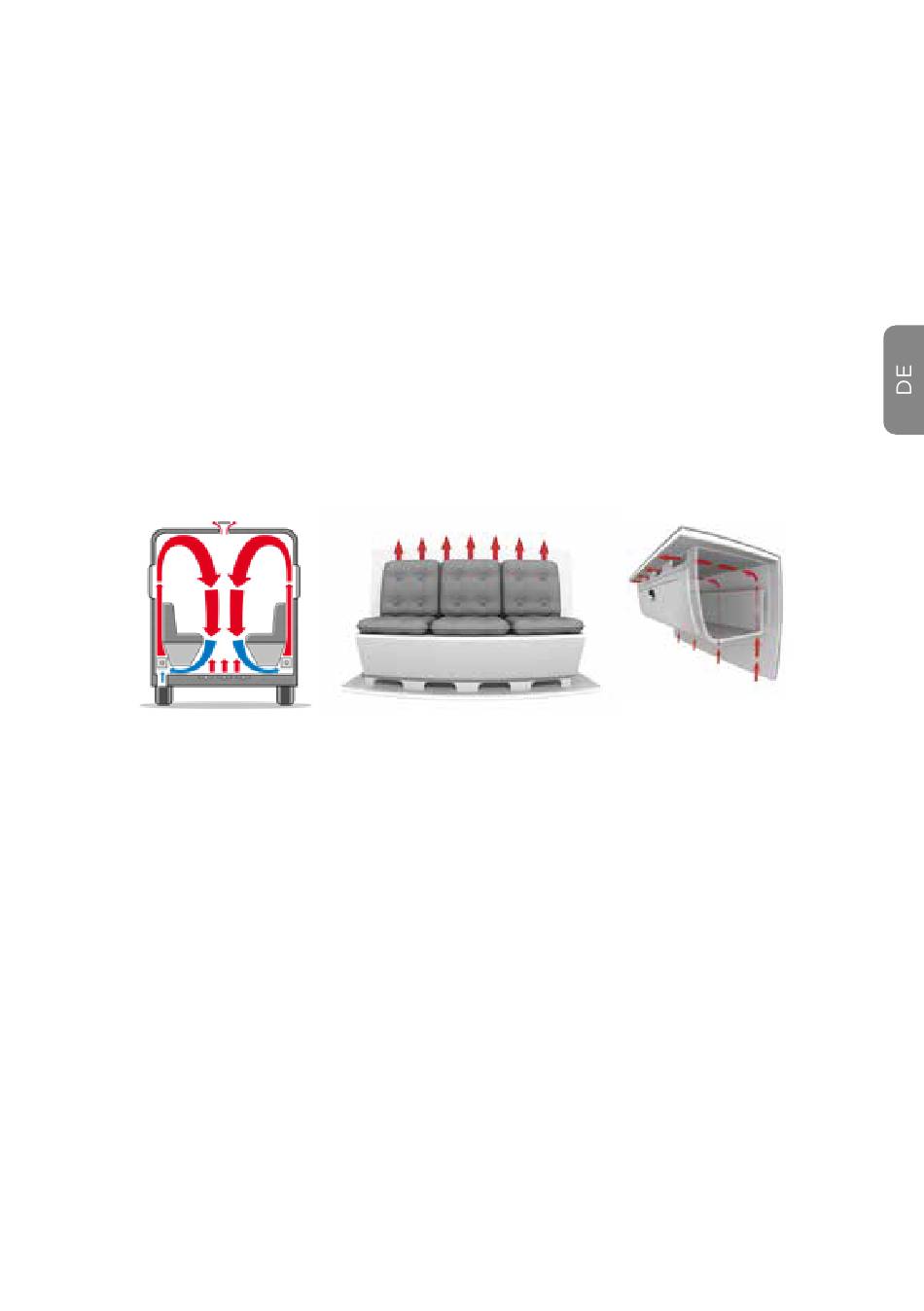

Abb. 2, Luftspalt-Design
Entlüftung
Die Entlüftungsöffnungen überlegt positionieren, sodass das System gut entlüftet werden kann.
Bei 2 Zonen ist dies aufgrund der Komplexität des Systems besonders wichtig.
Entlüftungsöffnungen sollten an geeigneten hohen Punkten im Glykolkreislauf vorgesehen werden,
damit die Luft das System leicht verlassen kann. Bei 2 Zonen ist es wichtig, dass in beiden Zonen Ent-
lüftungsöffnungen vorhanden sind.
Anzahl der Konvektoren
Es ist sicherzustellen, dass die Anzahl der Konvektoren ausreicht. Diese lässt sich einfach berechnen,
indem Sie die Fahrzeuglänge mit 1,5 multiplizieren.
Beispiel: Wenn das Fahrzeug 6 Meter lang ist, werden insgesamt etwa 9 Meter Konvektoren benötigt.
Dies ist jedoch nur eine Faustregel. Um sicher zu sein, dass das gewünschte Ergebnis erreicht wird,
müssen Kältekammertests durchgeführt werden, da viele Faktoren die Effizienz der Fahrzeugheizung
bestimmen: Fahrzeugisolierung, Design, Einrichtung usw.
Platzierung der Konvektoren
Die Konvektoren werden gleichmäßig über das Fahrzeug verteilt. Sie werden zwischen Außenwänden
und Möbeln in einer Höhe von mindestens 100 mm über dem Fußboden angebracht und sollten sich
unter jedem Fenster befinden. Konvektoren können auch in Zwischenböden platziert werden. Wenn
zusätzliche Konvektoren benötigt werden, können diese übereinander angeordnet werden.
